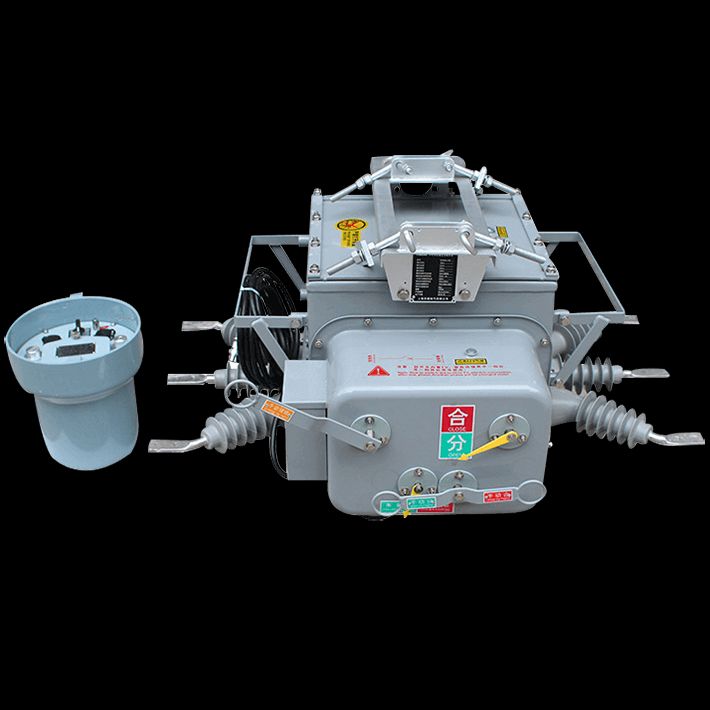

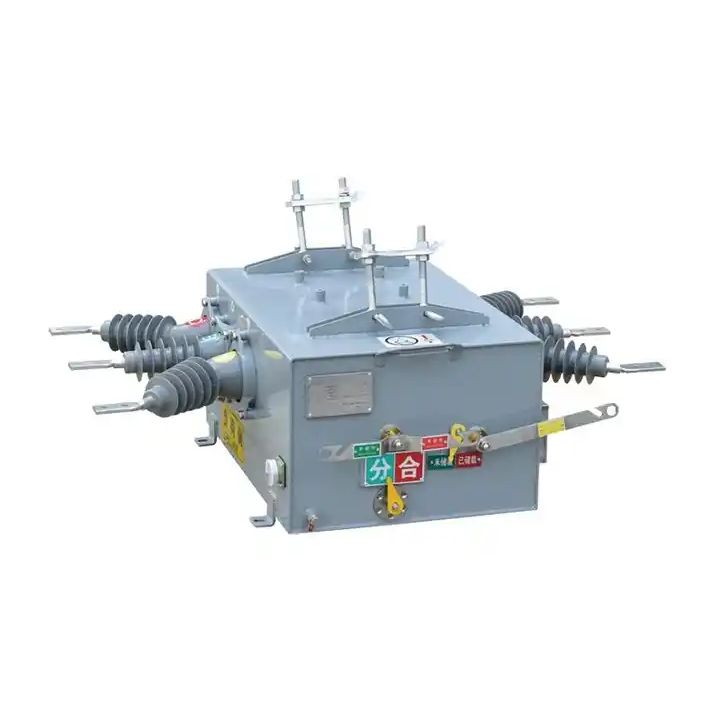

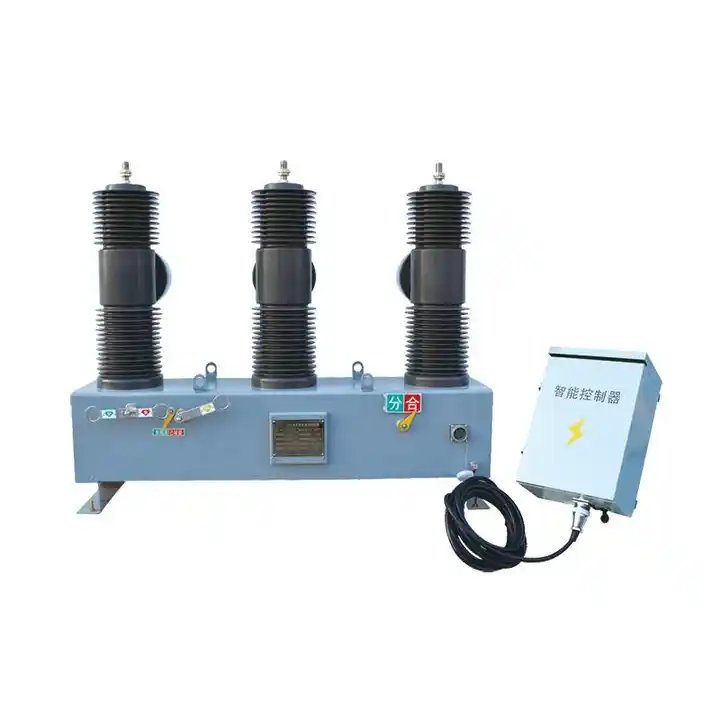

Външен колонен електрически вакуумен прекъсвач с високо напрежение
  • Външен колонен електрически вакуумен прекъсвач с високо напрежениеВъншен колонен електрически вакуумен прекъсвач с високо напрежение
  • Външен колонен електрически вакуумен прекъсвач с високо напрежениеВъншен колонен електрически вакуумен прекъсвач с високо напрежение
  • Външен колонен електрически вакуумен прекъсвач с високо напрежениеВъншен колонен електрически вакуумен прекъсвач с високо напрежение
  • Външен колонен електрически вакуумен прекъсвач с високо напрежениеВъншен колонен електрически вакуумен прекъсвач с високо напрежение

Външен колонен електрически вакуумен прекъсвач с високо напрежение

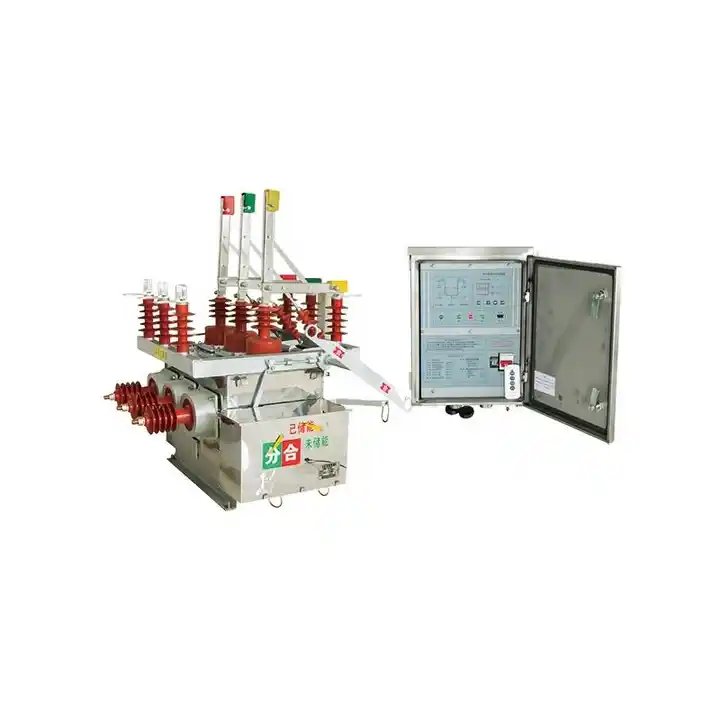

LiuGao с гордост води като специализиран производител на вакуумни прекъсвачи за открито, представяйки електрическия вакуумен прекъсвач с високо напрежение за външна колона - образцова иновация. Това многофункционално интелигентно устройство безпроблемно интегрира възможностите на вакуумен прекъсвач, прекъсвач за вакуумно натоварване, повторно затваряне и секциониращ механизъм - четири. основни превключватели в едно. Основната конфигурация се състои от вакуумен прекъсвач, контролер CH-40 и външен трансформатор на напрежение. По-специално, в двустранните PT е налична пръстеновидна мрежа за разпределителна автоматизирана линия, предлагаща подобрена гъвкавост и функционалност. Изберете LiuGao за революционни решения които предефинират критериите за външни вакуумни прекъсвачи, обединявайки гъвкавост и интелигентност в едно устройство.

Изпратете запитване

Описание на продукта

Liugao е доставчик на външни вакуумни прекъсвачи. Нашите външни вакуумни прекъсвачи се използват широко в 10kV, 13kV градска, селска електрическа мрежа пространствена пръстеновидна мрежа за изключване на ключове, контактни превключватели и автоматични превключващи устройства, които могат да реализират натоварването на линията за разгръщане на пръстена . Може да се използва като граничен превключвател (известен като куче-пазач) в разклонителната линия на електрозахранването, използван като реклоузери и секционери в захранващи надземни разпределителни мрежи. Външният вакуумен прекъсвач се предлага с модели за дистанционно управление, функции за защита и контрол и комуникационни възможности. Осигурява надеждно откриване и преценка, отчитане на тока с нулева последователност на ниво mA и ток на късо съединение между фазите, реализирайки автоматичното отстраняване на еднофазни заземителни повреди и неизправности на късо съединение между фази. Главният превключвател е вакуумна дъга, а изолацията приема SF6, N2 смесен газ. Калъфът въвежда технология за газово уплътняване на Япония, Германия, Франция, взривозащитена изолационна система, осигуряваща цялостно отлично качество на уплътняване. Вътре е пълен със смесен газ SF6, N2, който не изтича и не се влияе от външната среда. Пружинният задвижващ механизъм, с миниатюризация и дизайн за оптимизиране на производителността, подобрява надеждността на действието далеч отвъд традиционните пружинни механизми.

Работна среда на електрически вакуумен прекъсвач за външна колона с високо напрежение

1. Температура на околния въздух: -5~+40 и средната температура не трябва да надвишава +35 за 24 часа.

2. Инсталирайте и използвайте на закрито. Надморската височина на мястото на работа не трябва да надвишава 2000M.

3. Относителната влажност не трябва да надвишава 50% при максимална температура +40. При по-ниска температура се допуска по-висока относителна влажност. Пр. 90% при +20. Но с оглед на температурните промени е възможно случайно да се образува умерена роса.

4. Монтажният градиент не надвишава 5.

5. Инсталирайте на места без ожесточени вибрации и удари и на места, недостатъчни за ерозия на електрическите компоненти.

6. Всяко специфично изискване, консултирайте се с фабриката.

Характеристики на електрически вакуумен прекъсвач за външна колона с високо напрежение

Изчерпателен набор от типови тестове гарантират надеждността и съответствието на прекъсвача.

Изработен от хидрофобна епоксидна смола, гарантираща безопасност и екологичност.

Оборудван с високонадежден вакуумен прекъсвач за ефективна работа.

Разполага с ръчен или електрически пружинен задвижващ механизъм, осигуряващ дълъг електрически и механичен живот.

Включва електронни трансформатори за ток/напрежение с висока точност за прецизни измервания.

Използва предаване на цифров сигнал с възможности против заглушаване за надеждна комуникация.

Гъвкава функционалност, способна да служи като повторно затваряне и сегментиране.

Предлага тристепенна токова защита и поддържа множество режими на автоматизация на захранващото устройство.

Може да се похвали със силно уплътнение, осигуряващо надеждна работа при различни условия на околната среда като влажност, силен студ, висока суха топлина и силно замърсяване.

Съответства на стандартите E2, M2, C2 за външни вакуумни прекъсвачи, осигурявайки висококачествена работа.

Спецификация на електрически вакуумен прекъсвач за външна колона с високо напрежение

Електрически параметър
Модел ZW20-12F、ZW20-12、ZW20-12G
Параметър Мерна единица Стойност
Номинално напрежение kV 12
Номинална честота Hz 50
Номинален ток A 630, 1000, 1250
Номинален ток на прекъсване на късо съединение kA 20, 25
Номинален пиков ток на устойчивост (пик) kA 50, 63
Номинален краткотраен издържан ток (4s) kA 20, 25
Номинален ток на късо съединение (пикова стойност) kA 50, 63
Механичен живот пъти 10000
Номинално време на прекъсване на тока пъти 10000
Номинален ток на прекъсване при късо съединение пъти 30
Основни механични параметри
Параметър Мерна единица Стойност
Устойчиво напрежение на захранващата честота (1 мин): фаза към фаза, земя/счупване kV 42/48
Устойчиво напрежение на импулс на мълния (пикова стойност) фаза към фаза, земя/счупване kV 75/85
Вторична верига 1 мин. издържано напрежение на мощността kV 2
Нето тегло килограма ≤140(с разединител ≤170)
Контактно разстояние мм 9±0,5
Victory Overtravel мм 3±0,5
Скорост на отваряне Госпожица 1,2+0,2
скорост на затваряне Госпожица 0,6±0,2
Време за отскачане при затваряне на контакт Госпожица ≤2
Фазово централно разстояние мм 135±1,5
Външно изолационно разстояние под напрежение мм 240±2
Външен коефициент на пълзене cm/kV 3.8
≤2
Трифазното отваряне не е периодично Госпожица ≤2
Съпротивление на проводимата верига на всяка фаза Q ≤150(с разединител ≤200)
Края на работното време Госпожица ≤45
Време на отваряне Госпожица ≤45
Изолационно разстояние на счупване мм ≥190
Току-що затворената позиция на контактния нож е изкривена мм ≤2
Работен момент на ръчно отваряне и затваряне Н.м ≤150
Номинална мощност на двигателя за съхранение на енергия w > 40
Номинално напрежение на двигателя за съхранение на енергия V AC220
Номинално работно напрежение при затваряне V AC220
Максимално/минимално работно напрежение при затваряне V AC264/143
Номинално работно напрежение при отваряне V AC220
Максимално/минимално работно напрежение при отваряне V AC264/143
Максимално/минимално напрежение на двигателя V AC242/187
Номинално налягане на газ SF6 (манометрично налягане) MPa „0“


Характеристики на електрически вакуумен прекъсвач за външна колона с високо напрежение

Фабрична стрелба

Опаковка
