LiuGao с гордост води като специализиран производител на вакуумни прекъсвачи на открито. Вакуумен прекъсвач за високо напрежение тип 11KV VK, крайъгълен камък на оборудване за разпределение на електроенергия на открито, е проектиран за номинално напрежение от 12kV и трифазен променлив ток, работещ при 50Hz. Използван основно в различни настройки като селски електрически мрежи, градски електрически мрежи, железопътни линии, мини, пристанища и други електроразпределителни системи, този прекъсвач играе решаваща роля във външни въздушни линии. Проектиран с прецизност за прекъсване и затваряне на токове на натоварване, реагиране на токове на претоварване и управление на токове на късо съединение в енергийната система, прекъсвачът ZW10-12F служи като жизненоважен компонент за превключване и защита на електрическата мрежа. Неговият здрав дизайн и съвместимост на открито го правят много подходящ за различни приложения, осигурявайки надеждна работа при различни условия на околната среда. Изберете LiuGao за авангардни иновации, които предефинират стандартите за външни вакуумни прекъсвачи.

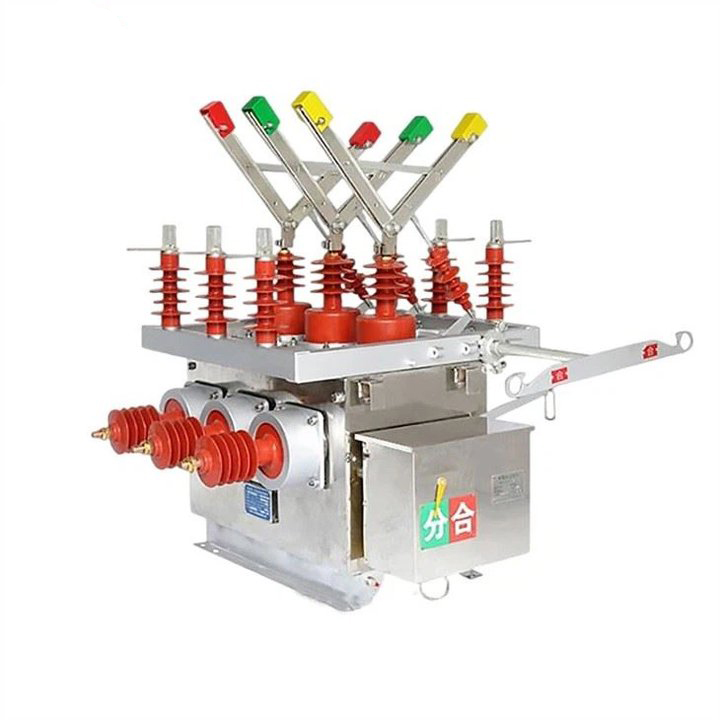

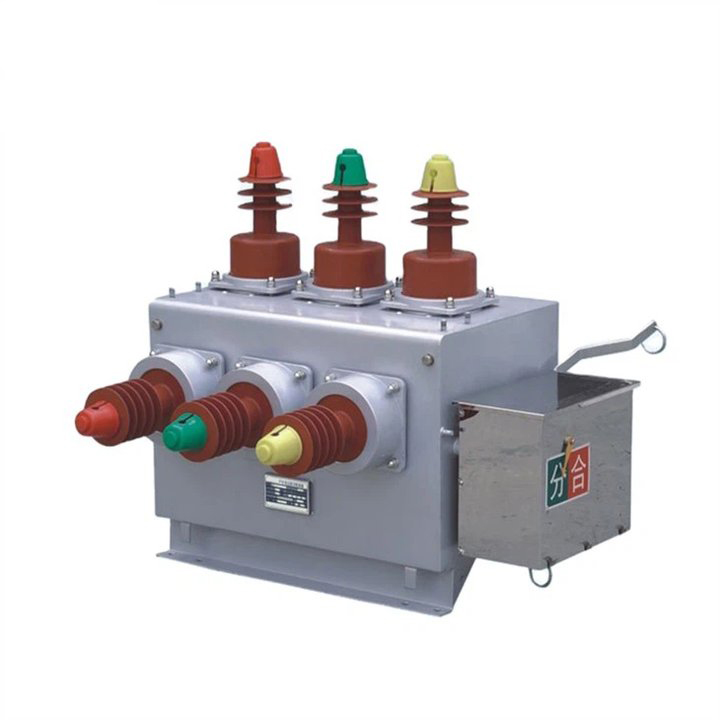

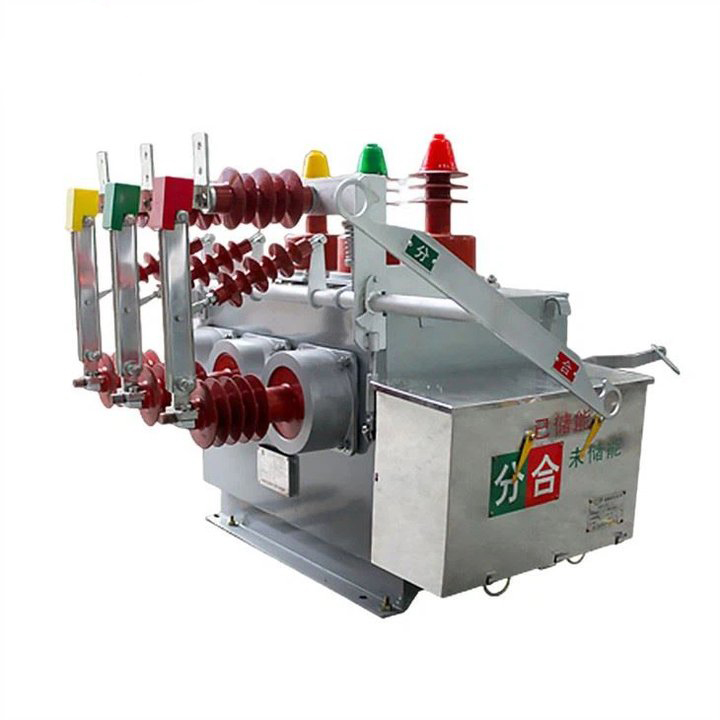

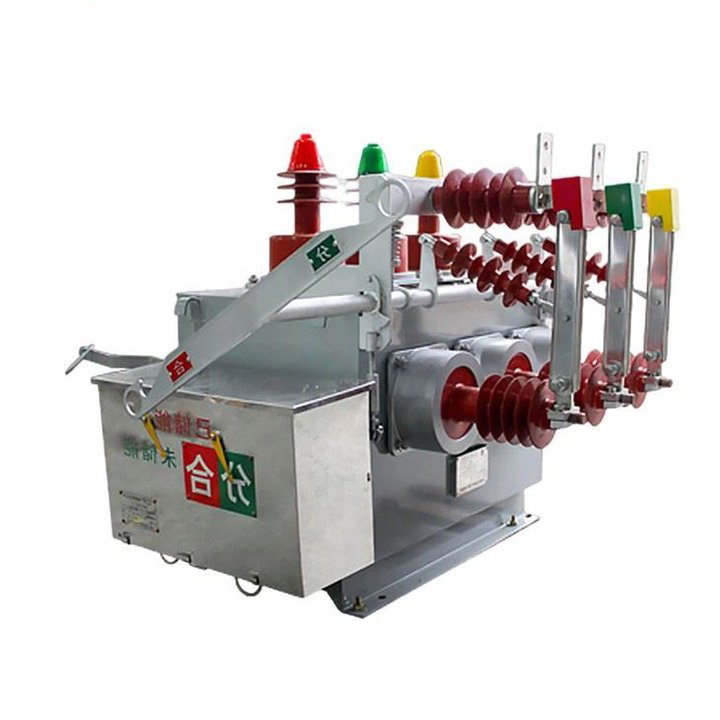

Liugao е доставчик на високоволтови вакуумни прекъсвачи тип VK 11KV. ZW10-12 Външен високоволтов вакуумен прекъсвач (ZW10-12, ZW10-12F, ZW10-12G) е външно електроразпределително оборудване, проектирано за номинално напрежение от 12kV и три- фаза AC 50Hz. Намира приложения в селски електрически мрежи, градски електрически мрежи, железопътни линии, мини, пристанища и други системи за разпределение на енергия. Специално проектиран за външни въздушни линии, той ефективно се справя със задачи като прекъсване и затваряне на токове на натоварване, токове на претоварване и токове на късо съединение в електроенергийната система, като същевременно осигурява защита и превключване на електрическата мрежа.
Нашият външен високоволтов вакуумен прекъсвач ZW10-12(ZW10-12、ZW10-12F、ZW10-12G) използва специални вътрешни мерки против кондензация, осигурявайки оптимална изолация в кутията. Методът на предаване включва патентована технология, предлагаща лесен монтаж и надеждна работа за предотвратяване на проблеми с работата на прекъсвача, причинени от механични повреди. Този къртач работи без нужда от масло или газ, което води до компактен и лек дизайн. С CT защита, той побира големи шунтови токове, минимизирайки замърсяването и елиминирайки необходимостта от поддръжка. Режимът на управление може да бъде електрически или ръчен, осигурявайки гъвкавост при работа и поддръжка.
В обобщение, външният HV вакуумен прекъсвач ZW10-12 се откроява със своя здрав дизайн, ефективна производителност и адаптивност към различни сценарии за разпределение на енергия на открито.
Начин на монтаж: страничен монтаж, среден монтаж
Температура на околния въздух: горна граница +40C, долна граница -30C; ;
Надморска височина: ≤2000m (ако надморската височина трябва да се увеличи, номиналното ниво на изолация трябва да се увеличи съответно);
Налягане на вятъра: не повече от 700Pa (еквивалентно на скорост на вятъра от 34m/s);
Амплитуда: интензитет на земетресението 8 градуса;
Ниво на замърсяване: Клас I;
Максимална дневна температурна разлика: не повече от 25C.
Модел | ZW10-12、ZW10-12F、ZW10-12G | ||||||
Номер | Параметър | Мерна единица | Стойност | ||||
1 | Номинално напрежение | kV | 12 | ||||
2 | Номинален ток | A | 630 | ||||
3 | Номинална честота | Hz | 50 | ||||
4 | Издържано напрежение на мощността на честотата | kV | 42/48 | ||||
5 | Напрежение на импулса на мълния (пикова стойност) | kV | 75/85 | ||||
6 | Номинален ток на прекъсване на късо съединение | kA | 16 | 20 | 25 | ||
7 | Номинален ток на късо съединение (пикова стойност) | kA | 40 | 50 | 50 | ||
8 | Номинален краткотраен ток на устойчивост | kA | 16 | 20 | 25 | ||
9 | Номинален пиков ток на устойчивост | kA | 40 | 50 | 50 | ||
10 | Номинална продължителност на късо съединение | S | 4 | ||||
I л | Номинална последователност на операциите | Точки-0.3s-Комбинирани точки- 180s-Комбинирани точки | |||||
12 | Номинални времена на прекъсване на тока на късо съединение | Второкласен | 30 | ||||
13 | Механичен живот | Второкласен | 10000 | ||||
14 | Подвижният контакт позволява натрупаната дебелина на износване | мм | 3 | ||||
15 | Номинално работно напрежение с пружинен задвижващ механизъм тип CT | затваряща бобина | V | DC или AC 220V | |||
Отваряща намотка | |||||||
16 | Номинален работен ток на свръхтоковата изключваща бобина | A | 5 | ||||
17 | тегло | Килограма | 150 |
