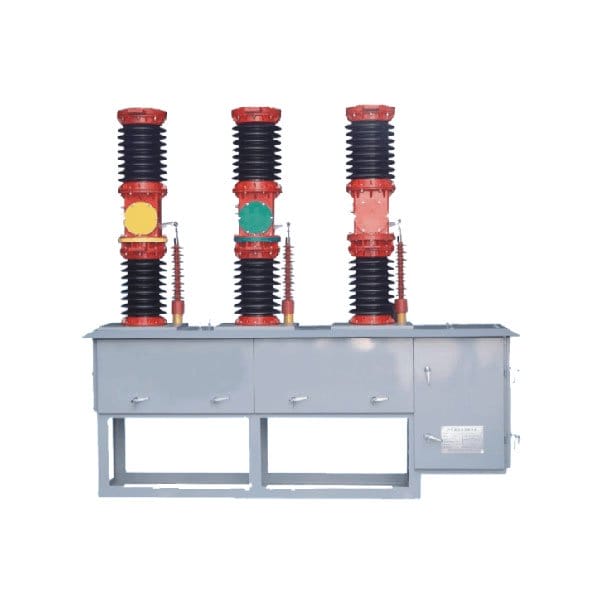

66kV прекъсвач на вакуумна верига на открито с изключване

Lugao гордо стои като виден производител на вакуумни вериги на закрито, представяйки 66kV външен вакуум-прекъсвач с изключване-примерно електрическо устройство, предназначено за трифазни AC 50/60Hz системи с номинално напрежение от 40,5kV. Снабден с пружинен оператор или електромагнитен задвижващ механизъм, това оборудване на открито осигурява прецизно управление за електрическо отваряне и затваряне. Освен това той предлага гъвкавостта на ръчната работа, което позволява както ръчно съхранение, така и работа при липса на електрическо управление. Проектиран в съответствие с международните стандарти, включително IEC62271-100 "прекъсвачи на вериги с високо напрежение" и "IEC-56" прекъсвачи с високо напрежение с променлив ток ", установени от Международната електротехническа комисия, този прекъсвач надминава строги изисквания за безопасност и ефективност в приложенията за прекъсване на веригата с високо напрежение. Доверете се на Lugao за авангардни решения, които предефинират показателите на прекъсвачите на вакуумните вериги на открито, като гарантират несравнима безопасност, прецизност и надеждност.

Изпратете запитване

Описание на продукта

Lugao е 66kV външен прекъсвач на вакуумната верига с доставчик на изключване.ZW7-40.5 Тип вакуумният прекъсвач се използва главно за контрол на системата и защитата на електропровода на открито 36kV, също се прилага за градски и селски мрежи за разпределение на електроенергията и индустриални и минейни предприятия при нормални работни и късометражни цели. Цялостната структура на типа продукт на стълб на изолатора; Вградена вакуумна прекъсвачка на вазата, порцеланова ваза за следващата ваза за стълб. За често работно място. И има добро запечатване, анти-стареене, високо налягане, без изгаряне, без експлозия, дълъг живот, удобни функции за инсталиране и поддръжка.

66kV прекъсвач на вакуумната верига на открито с работна среда за изключване

1 Температура на околната среда: -40 ℃ ~+40 ℃;

2 надморска височина: ≤1000m;

3 Максималната скорост на вятъра е 10 км/ч, минималната скорост на вятъра за номиналното ниво (132/230kV) е 3,2 км/ч;

4 Интензивност на земетресението: ≤8 ниво;

5 Минимално номинално разстояние на пълзене: 31 мм/kV;

6 степен на замърсяване на въздуха: клас IV.

66kV прекъсвач на вакуумната верига на открито с характеристики на прекъсване

ZW7-40.5 Външен прекъсвач с високо напрежение е съставен главно от интегриран полюс, ток трансформатор, работен механизъм и кутия. Този тип прекъсвач е с миниатюризиран дизайн, а черупката е изработена от висококачествена стоманена кутия. Настоящите трансформатори могат да бъдат избрани според нуждите на потребителя. ZW7-40.5 Външен прекъсвач на вакуумната верига на открито и съвпадаща интелигентна комбинация за управление. Операцията за отваряне и затваряне на превключването може да бъде реализирана локално и може да се управлява дистанционно чрез комуникационния интерфейс. Друга информация на прекъсвача може също да бъде предадена на контролния център, а комуникационният канал може да избере кабел, оптични влакна, GPRS/CDMA, GSM и т.н.

66kV прекъсвач на вакуумната верига на открито със спецификация на изключването

№	Артикул			Единици	Параметри
1	Номинално напрежение			kv	40.5
2	Оценена	1мин честота на мощност	сухо		95
	изолация	издържа на напрежение	мокро		80
	ниво	Светкавичен импулс издържа на напрежение (пик)			185
3	Оценен ток			A	1250、1600、2000
4	Номинална тока с късо съединение			the	20、25、31.5
5	Номинална експлоатационна последователност				O-0.3S -Co- 180s-Co
6	Номинални времена за прекъсване на тока на къси вериги			Пъти	12
7	Номинален кратък цирк, затворен ток (пик)			the	50、63、80
8	Оценен връх издържа на Curren T
9	Оценено кратко време издържа на ток			the	20、25、31.5
10	Оценена продължителност на късо съединение			S	4
11	Средна скорост на отваряне			m/s	1,5 ± 0,2
12	Средна скорост на затваряне				0,7 ± 0,2
13	Свържете се с продължителността на затварянето на отскок			s	≤2
14	Три фазово затваряне и отваряне на синхронизма				≤2
15	Време за отваряне				≤150
16	Време за затваряне				≤60
17	Механизъм живот			Пъти	10000
18	Оценено работно напрежение и Aux Ilia RY Loop с оценка на напрежението			V	DC220 、 1 10 、 24
					AC220 、 110 、 24
19	Фазов цикъл DC съпротивление (без ток трансформатор）			UΩ	100
20	Разрешено натрупване на износване на динамичен и статичен контакт			мм	3
