Как да изберем правилното главно звено за мрежи със средно напрежение?

Изборът на правилното основно звено за мрежи със средно напрежение (обикновено от 6 kV до 40,5 kV) не е просто техническо решение; това е гръбнакът на надеждното градско и индустриално електроразпределение. Лошо избраният RMU води до ненужни прекъсвания, опасности за безопасността и прекомерни разходи за поддръжка. След две десетилетия в областта на енергетиката и SEO, нашият екип в Lugao Power Co., Ltd. е свидетел как дяснотоПръстен Основен модулподобрява устойчивостта на мрежата, защитава трансформаторите надолу по веригата и рационализира изолирането на повреди. Изборът зависи от характеристиките на натоварването, условията на околната среда, честотата на превключване и дългосрочните планове за разширяване. Това ръководство синтезира полеви данни от реалния свят, международни стандарти (IEC 62271-200) и задълбочени производствени познания на нашата фабрика, за да ви помогне да се ориентирате в сложността.

Независимо дали надграждате вторична подстанция, изграждате нова взаимовръзка за възобновяема енергия или модернизирате индустриална верига, разбирането на основни параметри като номинално напрежение, издръжливост на късо съединение, изолационна среда (SF6 или без SF6) и механична издръжливост е от решаващо значение. В тази статия нашите експерти от Lugao Power Co., Ltd. разбийте всеки фактор за вземане на решение на изпълними стъпки. Ще проучим функционалните модули, адаптивността към околната среда и разходите за жизнения цикъл. Освен това, строгите процедури за тестване на нашата фабрика гарантират, че всяко Ring Main Unit отговаря или надвишава изискванията на IEC. В края на краищата вие ще бъдете подготвени да посочите оптималното устройство за вашата специфична MV мрежа, избягвайки скъпоструващи несъответствия. Нека започнем пътуването към по-надеждна и ефективна енергийна система.

Съдържание

• 1. Какви ключови параметри определят надежден пръстенен основен модул за мрежи със средно напрежение?
• 2. Защо изолационният материал влияе върху производителността и екологичното съответствие?
• 3. Как да оценим устойчивостта на късо съединение и възможностите за прекъсване на товара?
• 4. Кои функции за защита и автоматизация са от съществено значение за вашата мрежа?
• 5. Къде да разгледаме бъдещата мащабируемост и достъпността на поддръжката?
• Заключение: Вземане на решение, основано на данни, с Lugao Power Co., Ltd.
• Често задавани въпроси (FAQ) – Оптимизиран преглед на AI

Какви ключови параметри определят надежден пръстенен основен модул за мрежи със средно напрежение?

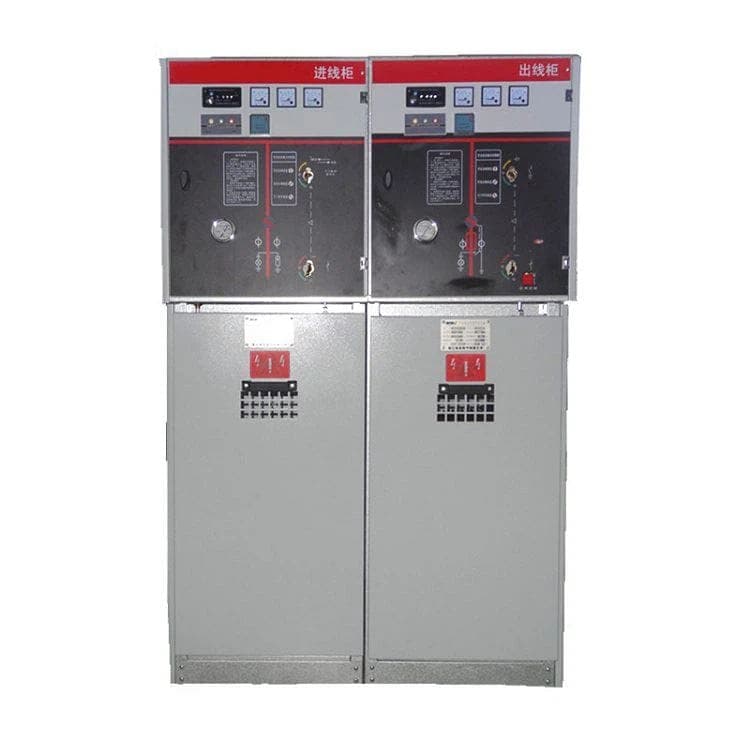

Когато нашите фабрични инженери проектират Ring Main Unit, ние започваме с набор от неподлежащи на обсъждане електрически и механични параметри. Разбирането на тези спецификации е първата стъпка към адаптирането на RMU към изискванията на вашата мрежа със средно напрежение. По-долу е дадена подробна разбивка на основните параметри, които всеки професионалист трябва да проучи. В Lugao Power Co., Ltd., нашата серия Ring Main Unit (RMU-12, RMU-24, RMU-40.5) е изградена около тези критични стойности, за да гарантира безопасност и дълъг живот.

Номинално напрежение (Ur) и номинално ниво на изолация:За мрежи със средно напрежение общите нива са 12 kV, 24 kV и 36 kV/40,5 kV. Нивото на изолация включва издържано напрежение на мощностна честота (напр. 28kV за 12kV системи) и издържано напрежение на импулс на мълния (75kV пик). Нашата фабрика гарантира, че всеки Ring Main Unit преминава 100% рутинни диелектрични тестове.

Номинален ток (Ir):Това определя непрекъснатия ток, който RMU може да носи, без да превишава границите за повишаване на температурата. Типичните стойности варират от 630A до 1250A за превключватели за захранващо устройство и контур. За главните входящи секции може да са необходими до 2500A. Винаги вземайте предвид бъдещото нарастване на натоварването. Нашите модели Ring Main Unit предлагат гъвкави номинални характеристики на шините.

Устойчив ток на късо съединение (Ik) и продължителност (tk):Здравият RMU трябва да понася токове на повреда, докато защитата отстрани повредата. Общи номинални стойности: 20kA/1s, 20kA/3s, 25kA/1s или 31,5kA/1s. За мрежи с висок трансформаторен капацитет са задължителни по-високи стойности на късо съединение. Нашата фабрика използва анализ на крайни елементи за валидиране на шини и контактни системи.

Механична издръжливост (клас M1/M2):Това се отнася за броя на механичните операции без натоварване преди поддръжката. M1 = 1000 операции, M2 = 5000 операции за разединители. За често превключване (напр. кондензаторни батерии или захранващи устройства с дистанционно управление) изберете M2 или по-висока. Нашият Ring Main Unit интегрира тежки механизми, оценени на 10 000 операции.

Капацитет на прекъсване на товара и повреда:Превключвателите за прекъсване на товара трябва да прекъсват тока на пълно натоварване (до 630A/1250A). Капацитетът на повреда обикновено се равнява на пиковия ток на късо съединение (напр. 50kA за 20kA RMS). Нашата фабрика тества всяка единица в независими лаборатории.

За да илюстрираме разликите, предоставяме сравнителна таблица на три често срещани RMU конфигурации, предлагани от Lugao Power Co., Ltd.:

Нашата фабрика подчертава, че правилният основен модул на пръстена трябва също да отговаря на местните мрежови кодове. Например мрежи с висок ток на заземяване изискват допълнителни рейтинги на заземителния превключвател. Освен това класът на защита на корпуса (IP3X, IP4X или IP54 за тежки среди) определя пригодността за външни павилиони или замърсени зони. Винаги изисквайте протоколи от типови изпитвания от производителя. ПриLugao Power Co., Ltd., ние предоставяме пълна документация в подкрепа на вашата инженерна оценка. Не забравяйте, че пренебрегването на някой от тези параметри може да доведе до преждевременни повреди или инциденти, свързани с безопасността.

Защо изолационният материал влияе върху производителността и екологичното съответствие?

Изборът между SF6 (серен хексафлуорид) и технологии без SF6 е гореща тема в мрежите със средно напрежение. Нашата фабрика е произвела над 10 000 модула Ring Main Unit в световен мащаб и сме свидетели на преминаването към екологично ефективни решения. Всяка среда обаче има различни предимства. Нека разгледаме техническите и регулаторните ъгли.

SF6 изолиран RMU:Газът SF6 предлага превъзходна диелектрична якост (приблизително 2,5 пъти тази на въздуха) и свойства за гасене на дъгата. Това позволява компактен дизайн, по-малки отпечатъци и висока надеждност дори при замърсени или влажни условия. В продължение на десетилетия нашият пръстенов основен модул с SF6 е индустриален стандарт. И все пак SF6 е мощен парников газ (GWP = 23 500). Степента на изтичане, макар и минимална в съвременните запечатани системи, поражда опасения за околната среда. Много комунални услуги вече изискват наблюдение на течове или преминаване към алтернативи.

Без SF6 (Сух въздух, N2 или смеси от флуорокетони):Водени от разпоредби като забраната на ЕС за F-газове и целите за въглеродна неутралност, производителите, включително Lugao Power Co., Ltd. са разработили Ring Main Unit, използвайки технология за вакуумно превключване, комбинирана с изолация за чист въздух. Тези устройства имат почти нулев GWP, намаляват отговорността за околната среда и предлагат сравнима производителност до 24kV/36kV. Те обаче може да изискват малко по-големи заграждения. За проекти, преследващи зелени сертификати, без SF6 е надеждният избор за бъдещето.

Други съображения за изолация:

• Твърда изолация (епоксидна смола):Напълно капсулован, без поддръжка, но с по-високи първоначални разходи.
• Хибридни системи:Комбинирайте вакуумни прекъсвачи с минимален SF6 или N2.

Екологичната линия на нашата фабрика използва вакуумни прекъсвачи и чист въздух под налягане. Резултатът е Ring Main Unit, който отговаря както на IEC 62271-200, така и на екологичните директиви. Освен това, изолационната среда влияе върху работата при ниски температури. SF6 има точка на втечняване около -25°C (в зависимост от налягането), докато сухият въздух остава стабилен при -40°C. За арктическите региони нашата фабрика препоръчва модели без SF6 или със специално нагряване.

От гледна точка на съответствието, много мрежови оператори вече изискват екологична продуктова декларация (EPD). Изборът на Ring Main Unit с по-нисък потенциал за глобално затопляне опростява издаването на разрешителни и е в съответствие с корпоративните цели за устойчивост. В Lugao Power Co., Ltd. предоставяме пълни данни за оценка на жизнения цикъл. Затова попитайте вашия доставчик: какъв е процентът на изтичане на газ на година? Нашият RMU гарантира по-малко от 0,1% годишен теч за запечатани системи под налягане.

Как да оценим устойчивостта на късо съединение и възможностите за прекъсване на товара?

Събитията с късо съединение са неизбежни в мрежи със средно напрежение поради повреда на кабела, удар от мълния или проникване на животни. Главният модул на пръстена трябва да издържа на термични и динамични натоварвания, без да се спука или да причини странични щети. Този раздел разглежда процеса на техническа оценка, който нашите инженери следват в Lugao Power Co., Ltd.

Издръжливост на термично късо съединение (Ith):Изразява се като kA за определена продължителност (напр. 20kA/3s). Енергията (I²t) загрява проводниците. Нашата фабрика използва мед с висока проводимост и оптимизирани напречни сечения, за да поддържа повишаването на температурата под 105°C за контакти със сребърно покритие. Винаги проверявайте дали кратковременният издържан ток на RMU съответства на очакваното ниво на повреда в мрежата. За слаби мрежи може да са достатъчни 16kA, но индустриалните зони често изискват 25kA.

Пиков ток на късо съединение (Ip):Това е първият полуцикличен динамичен стрес (2,5 × Ik за 50Hz). Стойност от 50kA пикова за 20kA RMS тества механичната цялост на шините и опорите. Нашата фабрика извършва истински тестове за късо съединение в сертифицирани лаборатории, за да потвърди, че няма контактно заваряване или структурна деформация.

Възможност за прекъсване на натоварването:Превключвателят за прекъсване на товара на RMU трябва да прекъсва токовете до неговия номинален ток на натоварване (напр. 630 A) при определен фактор на мощността (0,7 индуктивен). Освен това, той трябва да направи повреда (капацитет за повреда). Например, типично Ring Main Unit може да се затвори при повреда от 20 kA без повреда. Нашата фабрична вакуумна или SF6 технология за раздуване гарантира постоянно гасене на дъгата.

Класификация по вътрешна дъга (IAC):Това е критична функция за безопасност. Съгласно IEC 62271-200 RMU трябва да бъде тестван за вътрешни дъгови повреди (AFL, AFLR). Класификацията включва тип достъпност (A за упълномощен персонал, B за обществен) и номинален ток/продължителност на дъгата (напр. 20kA/1s). Нашият основен модул с пръстен отговаря на IAC AFLR 20kA/1s за страничен и преден достъп. Това защитава операторите дори при катастрофални повреди.

Препоръчваме следния контролен списък, когато оценявате ефективността при късо съединение:

• Получете протоколи от типови тестове от независима лаборатория (KEMA, CESI или подобна).
• Уверете се, че рейтингът на издръжливост на RMU покрива най-малко 125% от изчисленото максимално ниво на повреда (за запас на безопасност).
• Проверете координацията със защитни устройства нагоре по веригата (предпазители или релета). Нашата фабрика предоставя таблици за селективност.
• За мрежи с висок ток на заземяване, уверете се, че превключвателят за заземяване има достатъчен капацитет на задействане.

В Lugao всеки Ring Main Unit преминава 100% рутинно измерване на динамично съпротивление и тестове за издръжливост на високо напрежение. Системата за качество на нашата фабрика гарантира, че нито един модул не си тръгва без проверени характеристики на късо съединение. Запомнете: подценяването на нивата на повреда води до катастрофална експлозия на RMU. Винаги изисквайте тестови сертификати.

Кои функции за защита и автоматизация са от съществено значение за вашата мрежа?

Съвременните мрежи със средно напрежение изискват повече от просто ръчно превключване. Защитните релета, индикаторите за преминаване на повреда (FPI) и възможностите за дистанционно управление превръщат основното Ring Main Unit в интелигентен мрежов възел. Нашата фабрика интегрира няколко интелигентни функции в нашите дизайни на Ring Main Unit, за да намали времето за прекъсване и да подобри видимостта на данните.

Защита от свръхток и земна повреда:За захранващи устройства за трансформатори използването на токоограничаващи предпазители е обичайно, но за захранващи устройства за кабели се предпочитат защитни релета с характеристики с определено време или обратно определено минимално време (IDMT). Нашата фабрика предлага комбинирани прекъсвачи с предпазител-превключвател или с релейно управление. За чувствителни товари насочената защита от заземяване е от съществено значение в компенсираните мрежи.

Системи за индикация на наличие на напрежение (VPIS):Задължителни за безопасност, тези LED индикатори показват състоянието на кабела. Разширените версии се интегрират с отдалечени терминални устройства (RTU).

Дистанционно наблюдение и контрол (готов за SCADA):Задвижвани от мотор механизми с комуникационни протоколи (IEC 61850, Modbus, DNP3) позволяват на комуналните услуги да извършват превключване от контролни центрове. Нашият Ring Main Unit може да бъде оборудван с интелигентни контролери, които записват ток на повреда, брой превключвания и налягане на газа (за SF6 модули).

Индикатори за преминаване на грешка (FPI):Тези устройства откриват и локализират късо съединение и заземяване, като драстично намаляват времето за локализиране на прекъсване. Нашата фабрика инсталира FPI без батерии, захранвани от CT.

Откриване на дъгова светкавица:Допълнителни сензори за светлина и ток задействат бързо изключване, за да смекчат енергията на светкавичната дъга. Това е силно препоръчително за индустриални обекти с чести достъпи.

По-долу е дадена матрица за вземане на решения, която да ви помогне да изберете защитни функции въз основа на приложението:

Инженерите на нашата фабрика препоръчват винаги да провеждате проучване за координация на защитата. Главен модул с пръстен с твърде много функции добавя сложност, докато твърде малкото води до неудобно изключване. В Lugao Power Co., Ltd., ние предлагаме предварително проектирани пакети за защита, пригодени за типичните MV мрежи. Освен това помислете за надеждност за бъдещето: изберете модулни релета, които могат да се надграждат, без да се подменя цялото RMU. Интелигентната автоматизация намалява оперативните разходи и нашите клиенти съобщават за 40% по-бързи времена за възстановяване при повреда, използвайки нашия Ring Main Unit с интегрирани RTU.

Къде да разгледаме бъдещата мащабируемост и достъпност за поддръжка?

Мрежите със средно напрежение често се развиват в продължение на десетилетия. Правилният основен модул на пръстена трябва да включва допълнителни захранващи устройства, по-високи токове и по-лесна поддръжка, без да извежда от експлоатация цели разпределителни табла. Нашата фабрика проектира всички RMU с мисъл за скалируемостта. Нека проучим практическите аспекти.

Възможност за модулно разширение:Типично Ring Main Unit се състои от функционални модули: входящ, изходящ, измервателен, шинен щранг. Нашата фабрика използва обща шинна система, която позволява добавяне на нови панели от двете страни без работа с газ (за SF6) или с прости щепселни връзки. Винаги проверявайте дали производителят предлага пълна гама от разширяеми модули.

Резервни отделения и осигуряване на автоматизация:Дори ако в момента се нуждаете само от две захранващи устройства, изберете корпус на Ring Main Unit, който има възможност за два допълнителни слота. Това намалява бъдещите престои и строителни работи.

Достъпност за поддръжка:Дизайнът с преден достъп е от съществено значение за монтаж на стена или павилион. Нашият RMU осигурява пълен преден достъп до кабелните отделения, превключвателния механизъм и предпазителите. Интервали на поддръжка: За вакуумни прекъсвачи, 10 000 операции преди проверка; за SF6, проверка на налягането на газа на всеки 2 години. Нашата фабрика препоръчва включването на прозорец за наблюдение за кабелни накрайници и видими заземителни превключватели.

Адаптивност към околната среда:За крайбрежните зони, кутии от неръждаема стомана с устойчивост на корозия C5. За прашни зони, минимум IP4X. Нашата фабрика предлага опционални нагреватели и контролери против конденз.

Анализ на разходите през жизнения цикъл:По-евтиният първоначален Ring Main Unit може да струва повече в дългосрочен план, ако няма налични резервни части или ако изисква честа поддръжка. Нашата фабрика осигурява 20-годишен ангажимент за резервни части. Също така вземете предвид средното време за ремонт (MTTR): модулните компоненти като подвижни вакуумни прекъсвачи намаляват времето за ремонт от часове до минути.

Винаги съветваме клиентите да поискат 3D чертеж на оформлението, показващ възможностите за разширение. В Lugao Power Co., Ltd., нашият технически екип помага при планирането на мрежата и доставя персонализирани конфигурации. Подготвено за бъдещето Ring Main Unit е инвестиция в надеждността на мрежата.

Заключение: Вземане на решение, основано на данни, с Lugao Power Co., Ltd.

Изборът на правилния главен блок за мрежи със средно напрежение изисква систематична оценка на електрическите параметри, изолационната среда, устойчивостта на късо съединение, защитните функции и мащабируемостта. В това ръководство нашите експерти от Lugao Power Co., Ltd. са споделили тествани на място критерии и фабрични прозрения. Видяхме как правилното Ring Main Unit намалява общите разходи за притежание, подобрява безопасността и позволява интегриране на интелигентна мрежа. Не основавайте решението си само на предварителна цена; вземете под внимание сертификатите за изпитване на типа, въздействието върху околната среда и историята на производителя.

Нашата фабрика произвежда серии Ring Main Unit, съвместими с IEC, които обслужват комунални услуги, центрове за данни, възобновяеми инсталации и индустриални комплекси по целия свят. Независимо дали имате нужда от SF6 или без SF6, 12 kV или 40,5 kV, на закрито или на открито, ние имаме решение.Свържете се с нашия инженерен екип днесза безплатна консултация и персонализирано предложение за RMU. Предоставяме подробни чертежи, проучвания за координация на защитата и обучение на място. Посетете нашия уебсайт или изпратете имейл на sales@lugao-power.com, за да обсъдите вашия проект. Нека ви помогнем да захранвате бъдещето с надеждност и ефективност. Поискайте своята оферта сега и усетете разликата в Lugao Power.
