Как пръстеновидните главни модули подобряват защитата и безопасността на електрическата мрежа?

В съвременните електроразпределителни мрежи непланираните прекъсвания и повредите на оборудването могат да доведат до огромни финансови загуби и опасности за безопасността. Ключът към устойчивата мрежа се крие в интелигентните превключващи и защитни устройства.Пръстенови главни модули(RMU) се очертаха като крайъгълен камък на мрежите със средно напрежение, предоставяйки компактни, запечатани и неизискващи поддръжка решения, които драстично подобряват изолирането на повреди и надеждността на системата. В Lugao Power Co., Ltd., нашият инженерен екип стана свидетел как RMU намаляват времето за престой с над 60 процента в градски и индустриални настройки. Чрез интегриране на превключватели за прекъсване на натоварването, предпазители и прекъсвачи в единичен газоизолиран или въздушно изолиран корпус, пръстеновидните главни модули гарантират, че повреда в един клон няма да парализира целия контур. Тази въвеждаща информация отговаря на основния въпрос: RMU подобряват защитата чрез бързо откриване на неизправности, физическо разделяне на дефектни секции и здрави устойчиви на дъга дизайни, като по този начин предпазват както оборудването, така и персонала.

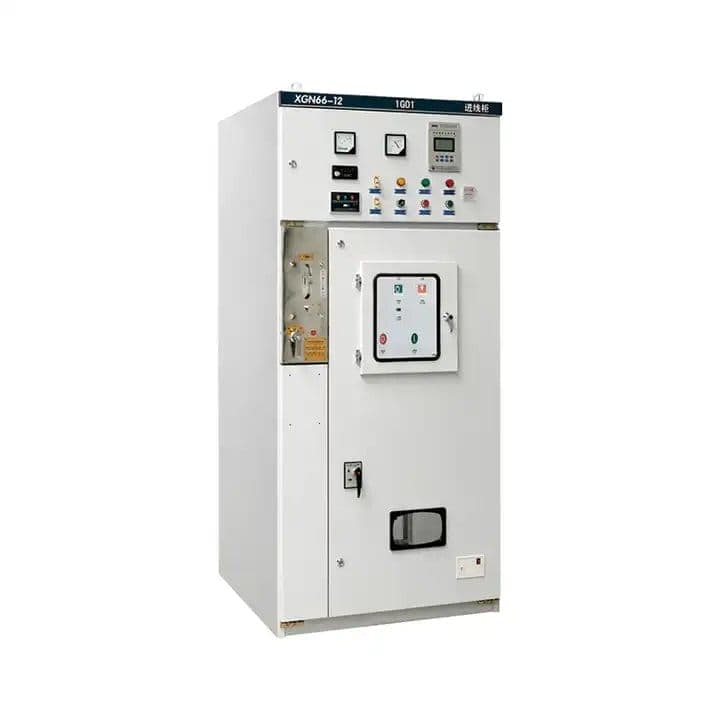

Нашата фабрика е посветила две десетилетия на усъвършенстване на технологията на Ring Main Unit. Ние разбираме, че електрическата безопасност не се отнася само до компонентите, а до цялата системна архитектура. Главните блокове на Ring работят в конфигурация на верига, където захранването може да се подава от две посоки. Когато възникне повреда, RMU автоматично или ръчно изолира дефектния сегмент, като същевременно поддържа захранването към здрави захранващи устройства. Тази способност за самовъзстановяване е революционна за критични инфраструктури като болници, центрове за данни и централи за възобновяема енергия. С Lugao Power Co., Ltd. получавате достъп до RMU, които отговарят на стандартите IEC 62271-200, включващи резервоари от неръждаема стомана, SF6 или екологични газови смеси и интегрирани заземителни превключватели. В следващите раздели ще разбием техническите параметри, експлоатационните предимства и механизмите за безопасност, които правят нашите основни модули Ring Main Units незаменими за съвременните електрически мрежи.

Съдържание

• 1. Какво прави пръстеновидното основно устройство критично за защита на електрическата мрежа?
• 2. Как едно пръстенно основно устройство подобрява управлението на повреди и скоростта на изолиране?
• 3. Защо главните модули с газова изолация са по-безопасни за персонала и активите?
• 4. Какви технически параметри определят високоефективното пръстеновидно основно устройство?
• 5. Как могат главните модули Ring да намалят рисковете от светкавична дъга и да подобрят оперативната безопасност?
• 6. Заключение: Мрежи за бъдещето с RMU решенията на Lugao Power
• 7. Често задавани въпроси (ЧЗВ) относно главните звънещи модули и мрежовата безопасност

1. Какво прави пръстеновидното основно устройство критично за защита на електрическата мрежа?

Защитата на електрическата мрежа е многопластово предизвикателство, включващо сценарии на свръхток, късо съединение и заземяване. Пръстеновото основно устройство служи като компактно вторично разпределително разпределително устройство, което интегрира функции за защита и превключване в един корпус. За разлика от конвенционалните табла за разпределителна уредба, които изискват обширно пространство и сложни шинни системи, нашият пръстенов главен блок наLugao Power Co., Ltd.намалява отпечатъка с до 50 процента, като същевременно предлага превъзходна координация на защитата. Фундаменталната архитектура на RMU включва два превключвателя за входящо/изходящо захранващо устройство и превключвател за защита на трансформатора, всички блокирани за предотвратяване на грешки на оператора. Този дизайн е насочен директно към основната цел на мрежовата защита: изолиране на грешки без прекъсване на целия цикъл.

Нашата фабрика произвежда RMU както с SF6 газова изолация, така и с твърди диелектрични технологии. Критичният аспект, който прави пръстеновидните главни модули незаменими, е способността им да се справят с високи токове на повреда - до 20 kA за 3 секунди - като същевременно поддържат запечатана среда, устойчива на прах, влага и корозивни агенти. Ето основните функции за защита, които отличават нашите RMU:

• Готова за автоматизация на цикъла:Нашето Ring Main Unit може да се интегрира с отдалечени терминални устройства (RTU) за автоматично откриване и изолиране на неизправности, намалявайки продължителността на прекъсване от часове до секунди.
• Интегриран превключвател за заземяване:Осигурява видимо заземяване за вериги надолу по веригата, осигурявайки нулев потенциал преди поддръжка - изискване за безопасност, което не подлежи на обсъждане.
• Система за освобождаване на налягането:В редките случаи на вътрешна дъга, каналът за освобождаване на налягането на RMU насочва горещите газове безопасно нагоре или назад, предпазвайки операторите.
• Механични блокировки:Предотвратява неправилни операции като затваряне на заземителния превключвател, докато превключвателят на товара е затворен, като елиминира рисковете от човешка грешка.

От гледна точка на мрежова защита, Ring Main Units предлагат селективна координация. Например, ако захранващо устройство претърпи късо съединение, предпазителят или прекъсвачът на RMU изключва само този клон, докато другите захранващи устройства остават под напрежение. Тази селективност се постига чрез внимателно съвпадение на кривата време-ток. В нашите фабрични тестове Lugao Power Co., Ltd. демонстрира RMU, които изчистват грешките в рамките на 0,02 секунди за събития с голям ток. Освен това конфигурацията на контура означава, че дори ако един източник се повреди, алтернативният източник продължава да захранва товара през нормално затворения контур. Това резервиране е причината комуналните предприятия и големите промишлени предприятия да разчитат на нашия Ring Main Unit за критично разпределение на енергия. Освен това, запечатаният дизайн на резервоара предотвратява навлизането на влага, което е водеща причина за частично изпразване и евентуална повреда. Чрез комбиниране на здрави материали, интелигентни блокировки и компактни форм-фактори, нашият Ring Main Unit не само защитава мрежата, но и удължава живота на активите чрез минимизиране на електрическите и термичните натоварвания.

2. Как едно пръстенно основно устройство подобрява управлението на повреди и скоростта на изолиране?

Управлението на грешките е надпревара с времето. Всяка секунда повреда продължава, енергията на дъгата уврежда проводниците, изолацията и близкото оборудване. Пръстеновият основен модул драстично подобрява управлението на грешки чрез своята уникална способност за разделяне. В типична радиална мрежа единична повреда затъмнява всички натоварвания надолу по веригата. Въпреки това, с нашия Ring Main Unit, инсталиран на стратегически възли, веригата може да бъде разделена на секции. Когато възникне повреда, защитните релета сигнализират на RMU да отвори превключвателите от двете страни на повредата, изолирайки само дефектната зона. Останалата част от мрежата продължава да работи нормално. Нашата фабрика е документирала казуси, при които Ring Main Units намаляват минутите за прекъсване на клиентите с 85 процента в крайградските разпределителни мрежи.

Скоростта на изолиране зависи от механизма за задействане. Нашите RMU са оборудвани с пружинни механизми, които се отварят или затварят за по-малко от 0,5 секунди. За трансформаторни захранващи устройства, защитени с предпазител, предпазителят се топи в рамките на милисекунди, задействайки ударен щифт, който задейства превключвателя на товара. Това комбинирано решение за предпазител-превключвател е особено ефективно за защита на трансформатор. Ето стъпка по стъпка разбивка на начина, по който нашият главен модул Ring управлява типична повреда от фаза към фаза:

• Стъпка 1 Откриване:Токовите трансформатори в рамките на RMU усещат свръхток или заземяване. Защитното реле обработва сигнала.
• Стъпка 2 Изключване:Релето изпраща команда за изключване към прекъсвача или прекъсвача на товара. Нашата фабрика използва магнитни задвижващи механизми за високоскоростна реакция.
• Стъпка 3 Изолация:Превключвателят на дефектния фидер се отваря, физически отделяйки повредата от главната шина. Едновременно с това нормално отвореният (NO) свързващ превключвател може да се затвори, за да възстанови захранването от алтернативния източник.
• Индикация за стъпка 4:Локалните механични индикатори и дистанционните SCADA сигнали показват състоянието. Нашият Ring Main Unit включва LED мимически панели за ясна визуална обратна връзка.

Освен скоростта, нашият RMU подобрява управлението на грешки чрез ясно видими прекъсвания. Операторите могат да видят отворената междина на превключвателя за прекъсване на товара или заземителния превключвател, осигурявайки положително потвърждение, че веригата е без ток. Lugao Power Co., Ltd. проектира всички главни модули на Ring с прозорци за наблюдение за всяка позиция на превключвателя, отговарящи на изискванията на IEC 62271-200. В допълнение, класификацията на вътрешната дъга на модула (IAC) гарантира, че дори ако възникне повреда вътре в RMU, корпусът съдържа дъгата и насочва горещите газове настрани. Извършихме тестове за вътрешна дъга в нашата фабрика до 20 kA за 1 секунда, постигайки IAC A FLR 20kA/1s. Това ниво на защита означава, че докато RMU жертва себе си при екстремни условия, той спестява разпределителна уредба нагоре по веригата и трансформатори надолу по веригата. Друга иновативна функция е интегрирането на индикатори за преминаване на грешки (FPI). Тези индикатори, вградени в нашия Ring Main Unit, помагат на теренните екипи да локализират точната дефектна секция без отнемащо време сондиране. В обобщение, управлението на неизправности с RMU не е само скорост – става дума за прецизност, безопасност и минимално прекъсване на услугата, всички от които са основни силни страни на Lugao Power Co., Ltd.

3. Защо главните модули с газова изолация са по-безопасни за персонала и активите?

Безопасността е най-важното при всяка електрическа инсталация. Газоизолираните пръстеновидни главни модули (GIS RMU) предлагат присъщи предимства за безопасност пред въздушно изолирани или напълнени с масло разпределителни уредби. В Lugao Power Co., Ltd., нашата фабрика произвежда SF6 газова изолация RMU с нулеви нива на течове и висока диелектрична якост. Газът SF6 е пет пъти по-тежък от въздуха и има отлични свойства за гасене на дъгата, което означава, че разстоянието между части под напрежение може да бъде намалено без компромис с изолацията. Тази компактност позволява напълно запечатан резервоар, където всички живи компоненти са затворени в неръждаема стомана, елиминирайки всеки случаен контакт от персонала. Освен това газовият пълнеж е сух и без влага, предотвратявайки вътрешно следене и корозия. За безопасността на активите, затворената среда предпазва от прах, сол и замърсяване – често срещани причини за пламъци в крайбрежни или пустинни райони.

Нашият Ring Main Unit също се занимава с безопасността на околната среда. Докато SF6 е парников газ, ние предлагаме екологично ефективни алтернативи като смеси N2/SF6 или решения за чист въздух. Независимо от типа газ, ползите за безопасността на персонала са идентични: устройството е устойчиво на допир и дъга. Нека уточним защо газоизолираният дизайн прави нашия RMU по-безопасен:

• Без външни части под напрежение:Всички проводници за високо напрежение са вътре в заземен метален корпус. Нашият Ring Main Unit отговаря на IP67 защита за резервоара, което означава, че може да бъде потопен временно без риск.
• Интегриран мониторинг на налягането:Мониторът за плътност осигурява функции за аларма и блокиране, ако налягането на газа падне, предотвратявайки работа при небезопасни нива на изолация.
• Работа без поддръжка:За разлика от оборудването с въздушна изолация, което изисква периодично почистване и настройка, нашият RMU с газова изолация не се нуждае от вътрешна поддръжка в продължение на 30 години, намалявайки рисковете от експозиция за техниците.
• Ограничаване на дъгата:Здравият резервоар и каналите за освобождаване на налягането гарантират, че вътрешната дъга няма да разруши корпуса. Нашата фабрика е тествала RMU да издържи на вътрешна дъга без фрагментиране на предния панел.

От гледна точка на защита на активите, газоизолираните RMU предотвратяват фазови повреди, причинени от животни, влага или случайно изпускане на инструмент. Тъй като устройството е запечатано, дори ако възникне вътрешна повреда, дъгата остава ограничена, ограничавайки повредата на самия RMU, вместо да се разпространява към съседни кабели или разпределителни табла. Lugao Power Co., Ltd. включва система за бързо освобождаване на налягането, която насочва горещи йонизирани газове към безопасен изпускателен канал, обикновено в задната или горната част на модула. Тази функция е критична за подстанции с ограничено свободно пространство. Освен това нашият основен модул Ring включва механични блокировки, които налагат стриктна работна последователност: отворен превключвател на товара -> затворен превключвател за заземяване -> отделение за кабел за достъп. Тази последователност гарантира, че операторите никога не докосват проводник под напрежение. За подземни мрежи RMU може да бъде оборудван с кабелен тестов порт и интегрирани индикатори за наличие на напрежение (VPIS), които светят, когато кабелът е под напрежение. Тези индикатори се захранват от самото електрическо поле и не изискват външно захранване. За да обобщим, газоизолираните пръстеновидни главни модули от нашата фабрика комбинират пасивна безопасност (запечатан дизайн) с активна безопасност (блокировки и индикатори), което ги прави най-безопасният избор за разпределение на средно напрежение.

4. Какви технически параметри определят високоефективното пръстеновидно основно устройство?

Изборът на правилния Ring Main Unit изисква задълбочено разбиране на ключови технически параметри, които управляват защитата, безопасността и мрежовата интеграция. В Lugao Power Co., Ltd., ние проектираме нашите RMU, за да надхвърлим международните стандарти, като същевременно предлагаме гъвкави конфигурации. По-долу е дадена подробна таблица на нашия водещ RMU модел LG-RMU-24kV, която демонстрира спецификациите, които осигуряват превъзходна защита на електрическата мрежа. Нашата фабрика използва само висококачествена мед, посребрени контакти и устойчиви на корозия корпуси, за да постигне тези параметри. Независимо дали имате нужда от Ring Main Unit за вторично разпределение, вятърни паркове или промишлени инсталации, тези технически характеристики гарантират надеждно изолиране на повреди и дълъг експлоатационен живот.

Тези параметри не са просто числа; те директно се превръщат в защита и безопасност. Например, рейтингът на издръжливост за кратко време от 20 kA означава, че нашият пръстенов основен модул може да се справи със сериозни токове на повреда без заваряване на контакти или деформиране на шини. Класификацията IAC AFLR гарантира, че персоналът, стоящ пред RMU, остава в безопасност дори по време на вътрешна дъга - критично изискване за градските подстанции. Нашата фабрика извършва рутинни тестове за всеки RMU преди доставка, включително тестове за напрежение на мощността (50kV за 1 минута на 24kV модули), измерване на частичен разряд (<10pC) и тестове за изтичане на газ (по-малко от 0,1% на година). Освен това, модулният дизайн позволява на потребителите да смесват различни функционални модули: C (прекъсвач), F (комбинация предпазител-превключвател), V (вакуумен контактор) и D (директна кабелна връзка). Тази гъвкавост означава, че единичен Ring Main Unit може да служи като защитен хъб за трансформатори, двигатели и разпределителни захранващи устройства едновременно. Lugao Power Co., Ltd. също така предоставя допълнителни добавки като дистанционни механизми за управление на двигателя, спомагателни контакти за SCADA и капацитивни делители на напрежение за точно измерване. Като разбират тези технически параметри, инженерите могат да изберат RMU, който не само отговаря на текущите нужди, но също така се адаптира към бъдещи разширения на мрежата.

5. Как могат главните модули Ring да намалят рисковете от светкавична дъга и да подобрят оперативната безопасност?

Светкавицата от дъга е една от най-смъртоносните опасности в електроразпределението, причинявайки тежки изгаряния и наранявания от взрив. Основните модули на пръстена са проектирани да минимизират рисковете от светкавична дъга чрез множество нива на предотвратяване и ограничаване. Първо и най-важно, запечатаният, затворен в метал дизайн на нашия RMU означава, че операторите никога не взаимодействат директно с живи компоненти по време на нормално превключване. Всички операции се извършват чрез дръжка на предния панел, която управлява механизма чрез вал, поддържайки безопасно разстояние. В Lugao Power Co., Ltd. сме интегрирали системи за поддръжка за намаляване на пламъка на дъгата (ARMS) в нашите усъвършенствани модели на основния модул на Ring. Тези системи използват високоскоростни превключватели на късо, за да пренасочат тока на повреда далеч от точката на дъгата за по-малко от 4 милисекунди, намалявайки инцидентната енергия до незначителни нива.

Експлоатационната безопасност е допълнително подобрена от класификацията на вътрешната дъга на RMU. Когато възникне вътрешна повреда, системата за освобождаване на налягането се отваря при предварително определен праг, насочвайки плазмата и горещите газове в камера или извън подстанцията. Нашата фабрика е извършила тестове за светкавична дъга съгласно IEEE 1584 и резултатите показват, че с нашия RMU падащата енергия на работно разстояние (500 mm) е под 1,2 cal/cm², което е категория 0. Това е драматично намаление в сравнение с разпределителната апаратура от отворен тип. Ето основните функции за безопасност, които нашият основен модул Ring използва за намаляване на рисковете от светкавична дъга:

• Дистанционно зареждане и работа:Нашият RMU може да бъде оборудван с моторни задвижвания и дистанционно управление, което позволява на операторите да отварят/затварят превключватели от безопасно разстояние извън границата на светкавицата на дъгата.
• Видим счупване и проверка на земята:Преди каквато и да е поддръжка, RMU осигурява видима празнина и включен заземяващ превключвател, гарантиращ нулево напрежение и елиминиращ възможността за обратно подаване.
• Ключови системи за блокиране:Нашето главно звено на пръстена използва последователност от блокиране на кастелски ключ, която принуждава оператора да следва безопасна процедура: изолиране, заземяване и след това достъп. Това предотвратява човешки грешки, които причиняват мигане на дъга.
• Технология за гасене на дъгата:При комбинациите предпазител-превключвател, ударникът на предпазителя задейства отварянето на превключвателя в рамките на милисекунди, гасяйки дъгата в предпазителя, преди да ескалира.

Освен това, нашият основен модул на пръстена включва вграден детектор за дъгова повреда, който може да задейства високоскоростен съкратител за катастрофални повреди. За ежедневна оперативна безопасност предната мимическа диаграма на уреда показва ясно кои захранващи устройства са заредени, а механичните индикатори за позиция са недвусмислени. Lugao също така предлага опционални етикети за намаляване на дъговата светкавица и LED светлини за състояние за висока видимост. По отношение на безопасността на поддръжката, тъй като RMU не изисква поддръжка вътрешно, техниците никога не трябва да отварят резервоара за газ. Само кабелните отделения са достъпни след заземяване и тези отделения са отделени от разпределителната уредба с твърда изолация. Чрез прилагането на тези принципи на проектиране, нашият основен модул Ring намалява опасностите от светкавична дъга до абсолютен минимум, защитавайки както персонала, така и скъпите активи. За всяка организация, която се отнася сериозно към електрическата безопасност, преминаването към разпределение, базирано на RMU, е едно от най-ефективните налични надстройки днес.

6. Заключение: Мрежи за бъдещето с RMU решенията на Lugao Power

Електрическите мрежи се развиват към по-висока надеждност, възобновяема интеграция и цифрово наблюдение. Основните модули Ring са се доказали като оптимално решение за разпределение на средно напрежение, предлагайки несравнимо изолиране на повреди, компактен дизайн и безопасност при работа. В цялата тази статия ние демонстрирахме как нашият основен модул Ring подобрява защитата чрез бързо управление на повреди, безопасност с газова изолация, стабилни технически параметри и намаляване на светкавицата на дъгата. В Lugao нашата фабрика продължава да прави иновации с RMU от следващо поколение, включващи IoT сензори, наблюдение на частичен разряд и екологична изолация. Избирайки нашия Ring Main Unit, вие не просто купувате разпределителна уредба – вие инвестирате в устойчивост на мрежата, безопасност на персонала и дългосрочни спестявания на разходи. Каним ви да се свържете с нашия инженерен екип за персонализирана RMU конфигурация, която отговаря на вашия специфичен профил на натоварване и изисквания за защита.

Готови ли сте да надстроите мрежовата си защита с нашия усъвършенстван Ring Main Unit?Свържете се с Lugao Power Co., Ltd.днес за персонализирана оферта и инженерна поддръжка. Нашите експерти ще ви помогнат да изберете идеалната конфигурация на RMU, ще предоставят безплатни 3D чертежи на оформлението и ще планират обиколка на завода (виртуална или на място). Изпратете имейл на sales@lugao-power.com или се обадете на +86-21-6789-1234. Защитете вашите активи и персонал - изберете нашия Ring Main Unit.
