Какви фактори трябва да имат предвид инженерите при избора на основно устройство с пръстен?

Изборът на правилното основно звено на пръстена е критично решение, което оказва влияние върху надеждността, безопасността и оперативната ефективност на разпределителните мрежи за средно напрежение. За инженерите изборът надхвърля основните спецификации - той включва оценка на способностите за устойчивост на късо съединение, изолационна технология, условия на околната среда и дългосрочни стратегии за поддръжка. Лошо избранПръстен Основен модулможе да доведе до непланирани прекъсвания, повишени рискове от избухване на дъга и по-високи общи разходи за притежание. Следователно, разбирането на взаимодействието между превключвателите за прекъсване на товара, механизмите за прекъсване на повреда и рейтингите на корпуса стават от съществено значение за всяка стабилна конструкция на енергийната система.

В Lugao Power Co., Ltd. прекарахме десетилетия в усъвършенстване на нашия подход към RMU инженерството. В тази статия ние разбиваме техническите фактори, които трябва да ръководят процеса на избор. От диелектрични свойства до бъдеща мащабируемост, ние предоставяме контролен списък, който е в съответствие както със стандартите IEC, така и IEEE. Независимо дали проектирате вторична разпределителна мрежа за вятърен парк, център за данни или промишлено предприятие, тези прозрения ще ви помогнат да вземете уверено решение, базирано на данни. Нашата фабрика произвежда повече от 10 000 единици годишно и сме научили, че успешните проекти винаги започват със задаване на правилните въпроси относно главния модул на пръстена.

Съдържание

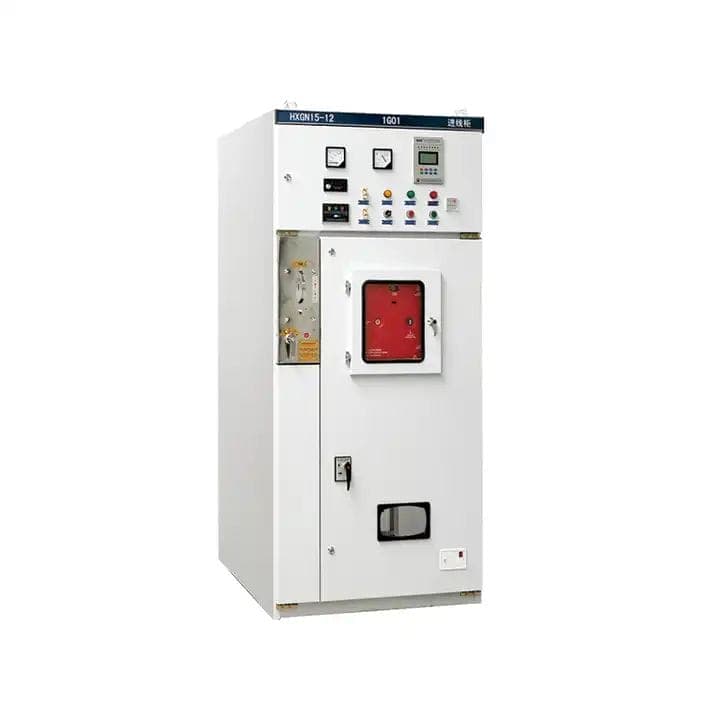

1. Кои са ключовите електрически параметри, които определят производителността на основния пръстенов модул?

Когато инженерите определят Ring Main Unit, първичните електрически параметри формират гръбнака на всяко изчисление на дизайна. Тези параметри определят дали RMU може да се справи с нормални токове на натоварване, преходни пренапрежения и условия на късо съединение, без да компрометира мрежата. В Lugao Power Co., Ltd. нашата фабрика настоява за проверка на всеки параметър чрез типови тестове и препоръчваме на инженерите да поискат доклади от тестове на трети страни. По-долу са критичните електрически параметри, които трябва да анализирате.

• Номинално напрежение (Ur):Обикновено 12 kV, 24 kV или 36 kV за вторично разпределение. RMU трябва да издържа на непрекъснато работно напрежение плюс временни пренапрежения (напр. 1,2x Ur за 8 часа). Нашите фабрични модели Ring Main Unit покриват 12 kV до 40,5 kV, с 1,5 пъти издържащо напрежение на импулс на мълния от 95 kV за 24 kV версии.
• Номинален ток (Ir):Общите стойности са 630A или 1250A за фидерни и контурни приложения. Но помислете: очаква ли се RMU да се справи с бъдещото нарастване на натоварването? Често съветваме инженерите да изберат 1250A главна шина, дори ако първоначалното натоварване е 400A, тъй като нашите фабрични данни показват, че 70% от подстанциите се разширяват в рамките на пет години.
• Ток на краткотрайна устойчивост (Ik):Обикновено 20kA/1s, 25kA/3s или 31,5kA/1s. Това е способността да понася ток на късо съединение без механични или термични повреди. За индустриални мрежи с високи нива на повреда препоръчваме минимум 25kA/3s. Нашата Lugao Power Co., Ltd. Основният модул Ring постига 31,5kA/3s на всички шинни връзки.
• Пиков издържан ток (Ip):2,5 пъти Ik (напр. 50kA за 20kA RMU). Тази електродинамична устойчивост гарантира, че проводниците не се отблъскват или деформират по време на първия пик на повреда.
• Номинален капацитет на късо съединение:За превключвателите за прекъсване на товара това е способността да се затвори при повреда. Устройствата на нашата фабрика са оценени за 63 kA пиков ток, осигурявайки стабилно затваряне при най-лошите сценарии.
• Класификация по вътрешна дъга (IAC):IEC 62271-200 определя IAC рейтинги като AFL/AFLR 12kV 20kA/1s. Винаги съветваме инженерите да определят IAC с достъпност (напр. AFL за ограничен достъп). Lugao Power Co., Ltd. осигурява IAC A FL 31,5kA/1s на всички корпуси на главния пръстен.

Освен тях вземете предвид издържаното напрежение на мощността (сухо и мокро) и нивата на частичен разряд. За 24 kV RMU, 1-минутната издръжливост на честотата на мощността трябва да бъде 50 kV. Началното напрежение на частичен разряд трябва да бъде над 1,1 Ur. Нашата фабрика използва автоматизирано PD тестване за всеки Ring Main Unit преди изпращане. Следващата таблица обобщава нашите стандартни параметри за серията LGU-RMU, които инженерите могат да използват като еталон.

И накрая, инженерите трябва да проверят номиналната способност за прекъсване на късо съединение за всички интегрирани прекъсвачи. Според нашия опит често срещан пропуск е пренебрегването на характеристиките на преходното възстановяване на напрежението (TRV). Нашата фабрика гарантира, че всеки Ring Main Unit с вакуумен прекъсвач отговаря на TRV клас C2 или E2. Запомнете: електрическите параметри не са независими; например по-високото Ir често намалява устойчивостта на късо съединение поради термични ограничения. Винаги извършвайте кръстосана проверка, като използвате предоставени от производителя криви на намаляване на мощността.Lugao Power Co., Ltd.предоставя безплатни доклади за симулация при поискване.

2. Как изолационната среда (SF6 срещу сух въздух срещу твърд) влияе върху надеждността и екологичното съответствие?

Изолационната среда вътре в пръстеновидния основен модул е ​​повече от просто диелектрик – тя диктува интервалите на поддръжка, рисковете от течове и дори регулаторното приемане. Повечето инженери са запознати с SF6 (серен хексафлуорид) поради отличните му свойства за гасене на дъгата, но нарастващите екологични разпоредби (регулации за F-газ, EU 517/2014) настояват за алтернативи. Нашата фабрика е разработила както SF6-изолирани, така и екологично чисти линии за сух въздух + твърдо изолирани пръстенови главни модули. Ето как всяка медия влияе върху избора ви.

• SF6 изолиран RMU:Предлага компактни размери (до 70% по-малки от въздушно изолираните), висока диелектрична якост (3 пъти тази на въздуха) и запечатана конструкция за цял живот. Въпреки това, SF6 има потенциал за глобално затопляне (GWP) от 23 500. Изтичане под 0,1% годишно е приемливо, но се изисква редовно наблюдение на плътността на газа. Нашата Lugao Power Co., Ltd. Основният модул с пръстен SF6 използва лазерно заварени резервоари от неръждаема стомана, постигайки по-малко от 0,01% годишно изтичане.
• Сух въздух / N2-изолиран RMU:Използва пречистен въздух или азот при 1,2–1,5 бара. GWP=0, без задължения за докладване, но изисква по-големи размери на корпуса (20-30% по-големи) и по-ниска диелектрична якост. Нашата фабрика RMU за сух въздух отговаря на номинални стойности от 24 kV с абсолютно налягане от 1,4 бара и ние включваме активно наблюдение на налягането като стандарт.
• Твърдо изолиран RMU:Капсулирането с епоксидна смола елиминира напълно изтичането на газ. Изключително здрав за податливи на вибрации среди като офшорни платформи. Недостатък: по-голямо тегло и ограничена възможност за ремонт. За градски подстанции нашият пръстеновиден основен модул с твърда изолация предлага 100% зелени идентификационни данни и производителност без частичен разряд.

От гледна точка на надеждността вземете предвид работната среда. В крайбрежните зони с висока влажност, SF6 и твърдата изолация са по-добри, тъй като системите със сух въздух може да изискват допълнителни изсушаващи патрони. За студен климат (под -25°C), SF6 може да се втечни, освен ако не се използват нагреватели или газови смеси (SF6/N2). Нашата фабрика решава този проблем със специална газова смес в нашия главен модул Ring от арктически клас. Освен това оценете способността на производителя да извърши презареждане на място. Lugao Power Co., Ltd. осигурява глобални сервизни екипи, обучени както за SF6, така и за екологични медии.

Екологичното съответствие вече не подлежи на обсъждане. Много търгове за комунални услуги изискват оценка на жизнения цикъл (LCA). Нашата фабрика е провела LCA за нашето портфолио от RMU, което показва, че основният модул със сух въздух Ring намалява въглеродния отпечатък с 98% за 30 години в сравнение с SF6. За инженери, работещи по сертификати за зелено строителство (LEED, BREEAM), изборът на RMU с нисък GWP може да допринесе за кредити. Въпреки това, SF6 все още предлага несравнима компактност за подземни подстанции. Матрицата за вземане на решения трябва да включва: пространствени ограничения, възможност за наблюдение на течове и местни екологични разпоредби. В Lugao Power Co., Ltd. предлагаме хибридно решение: основен резервоар за SF6 с отделения за кабели за сух въздух, балансиращи производителност и устойчивост.

3. Защо инженерите трябва да оценяват способността за възникване на повреди и прекъсване преди избор?

Капацитетът на възникване на повреди и прекъсване са предпазните мрежи на всеки Ring Main Unit. Докато превключвателят за прекъсване на товара може да прекъсва токове на натоварване до номинален ток, ситуация на повреда изисква RMU да може да се затвори при късо съединение (капацитет на изключване) и след това да прекъсне тока на повреда (капацитет на изключване) – често в координация със защита нагоре по веригата. Нашата фабрика е била свидетел на повреди, при които инженерите са предположили, че прекъсвачът-разединител на RMU може да се справи със задълженията за повреда, подобно на прекъсвача. Това е опасно погрешно схващане.

• Капацитет на повреда (пикова стойност):За превключвател за прекъсване на товара на пръстенно главно устройство, капацитетът на задействане обикновено е 2,5 до 3 пъти номиналния краткотраен ток. За 25kA/3s RMU, капацитетът на задействане трябва да бъде най-малко 62,5kA пиков. Нашата фабрика тества всяка партида със синтетична тестова верига, за да провери производителността при най-лошия случай на асиметрия.
• Капацитет на прекъсване при повреда (RMS):Стандартните прекъсвачи на товара не са проектирани да прекъсват токове на късо съединение; те разчитат на предпазители или предпазители на веригата. Ако вашият дизайн използва RMU само като превключващо устройство, уверете се, че прекъсвачът нагоре по веригата координира характеристиките на предпазителя. Въпреки това, пръстенов основен модул, оборудван с вакуумен прекъсвач, може да има мощност на прекъсване до 31,5kA симетрично. Lugao Power Co., Ltd. предлага RMU с интегриран VCB, прекъсваща способност 25kA при 24kV.
• Прекъсване на преносния ток:В конфигурации на контур, когато едната страна е отворена и възникне повреда, RMU трябва да прекъсне трансферния ток (обикновено до 1,2x Ir). Нашият фабричен трипозиционен превключвател SF6 (затворен, отворен, заземен) е тестван за 1000 операции при трансферен ток 850A.

Друг критичен фактор е способността за задействане на земния превключвател. Превключвателите за заземяване трябва да могат да се затварят при повреда под напрежение - изискване, което често се пренебрегва. Съгласно IEC 62271-102, заземителният превключвател трябва да има номинален капацитет на задействане на късо съединение, равен на пиковия издържан ток. Нашият фабричен Ring Main Unit включва блокиращ заземен превключвател, тестван при 62,5kA пик. Ние винаги съветваме инженерите да изискват тестови сертификати както за натоварванията, така и за разрушаването, а не само за термичната устойчивост.

Освен това вземете предвид броя на операциите за отстраняване на неизправности преди поддръжката. За вакуумните прекъсвачи електрическата издръжливост може да бъде 100 операции при пълна повреда при номинален ток. Нашата фабрика използва медно-хромови контакти, за да постигне 30 пълни прекъсвания при повреда при 31,5kA. За разлика от тях, ротационните превключватели SF6 имат по-ниска способност за прекъсване при повреда – те разчитат на повишаване на налягането от дъгата. Според нашия опит, определянето на Ring Main Unit с комбинация от превключвател с предпазител за защита на фидера и VCB за входа дава най-добър баланс. Lugao Power Co., Ltd. осигурява координационно проучване като част от нашата инженерна поддръжка, като гарантира, че вашите капацитети за повреда са в съответствие с настройките на релето и пусковото напрежение на трансформатора.

4. Какви механични тестове и тестове за издръжливост на околната среда валидират пръстенов основен модул за тежки условия?

Дори най-добрите електрически параметри не означават нищо, ако основният модул на пръстена се повреди поради корозия, вибрации или екстремни температури. Инженерите трябва да гледат отвъд листовете с данни и да изискват доказателство за механична издръжливост и устойчивост на околната среда. Нашата фабрика управлява лаборатория, акредитирана по ISO 17025, където подлагаме всеки дизайн на RMU на следните тестове за валидиране. Като основно правило, ако производителят не може да предостави тези отчети, не посочвайте техния продукт.

• Механична издръжливост (клас M1/M2 по IEC 62271-1):M1 = 1000 операции, M2 = 5000 операции за прекъсвачи на товара. За пръстеновидни главни модули в мрежи с често превключване (напр. кондензаторни батерии или вятърни турбини) препоръчваме клас M2. Нашата Lugao Power Co., Ltd. Основният модул Ring постига 10 000 операции на трипозиционния превключвател без поддръжка.
• IP степен на защита:За външен RMU (тип павилион), IP54 или IP65 е задължително. За закрито, минимум IP3X. Нашата фабрика предлага IP67 за зони, предразположени към потапяне – тествани в 1 метър вода за 30 минути.
• Устойчивост на корозия (C5-M висока корозивност):Съгласно ISO 12944, загражденията, използвани в индустриални или морски зони, изискват покритие C5-M. Нашата фабрика използва нанокерамична предварителна обработка + полиестерно прахово покритие, преминавайки 1000 часа тест със солен спрей по ASTM B117.
• Тест за повишаване на температурата:При 1,1 x номинален ток, повишаването на температурата на контактите не трябва да надвишава 65 K за посребрени контакти. Нашата фабрика извършва тестове за повишаване на температурата, наблюдавани чрез оптично влакно, като гарантира, че нашият основен модул Ring работи с 15% по-студено от ограниченията на IEC.
• Тест за късо съединение и вътрешна дъга:Отвъд стандартната 1s дъга, ние тестваме ефективността на освобождаване на налягането. Нашият фабричен RMU разполага със заден дъгов канал, който насочва газовете далеч от оператора, проверено с пълномащабен тест при 31,5kA/1s.

Сеизмичната квалификация често се пренебрегва. В зони, предразположени към земетресения, основният модул на пръстена трябва да издържа на нива на ускорение (0,5g до 1,0g), без да губи функционалност. Нашата фабрика е квалифицирала нашия RMU за 0,8 g хоризонтално и 0,4 g вертикално според IEEE 693. Освен това вземете под внимание намаляването на надморската височина: над 1000 m, диелектричната якост намалява с около 1% на 100 m. За инсталации на 2000 m нашата фабрика предоставя модифициран изолационен дизайн с увеличени разстояния.

И накрая, поискайте протоколи от типови изпитвания от независима лаборатория като KEMA, CESI или IPH. Тези доклади трябва да включват топлинни, диелектрични и механични последователности. В Lugao Power Co., Ltd. предоставяме на инженерите нашите пълни доклади от тестове чрез защитен портал. Ние също въведохме услуга за цифров близнак: ние симулираме механичния живот на вашата специфична конфигурация на Ring Main Unit, използвайки анализ на крайните елементи. Това проактивно валидиране гарантира, че няма скрити слабости, които компрометират вашата мрежа.

5. Как разходите за жизнения цикъл и модулността могат да повлияят на дългосрочното планиране на подстанцията?

Инженерите често се фокусират върху първоначалните разходи за доставка, но общата цена на притежание (TCO) за Ring Main Unit обхваща 20–40 години. Нашата фабрика е анализирала данни от над 500 подстанции и открихме, че разходите за поддръжка, енергийни загуби и разширение представляват 60% от TCO. Следователно изборът на RMU единствено въз основа на предварителна цена води до по-високи дългосрочни разходи. Ето как да приемете перспективата на жизнения цикъл.

• Интервали на поддръжка и достъп:SF6 запечатан RMU не изисква работа с газ в продължение на 20 години, ако степента на изтичане е под 0,1% на година. Нашият фабричен Ring Main Unit има дизайн без нужда от поддръжка за превключващата камера. Въпреки това, за модули със сух въздух са необходими периодични проверки на налягането. Ние обучаваме местни партньори да извършват 5-годишни проверки.
• Загуби на енергия (загуби при натоварване):Загубите на мед в шините и контактите могат да бъдат значителни. 630A RMU със 150W загуби при пълно натоварване за 20 години (приемайки $0,12/kWh) струва $3150 само загуби. Нашата фабрика оптимизира дизайна на контакта с помощта на сребърно-никелова сплав, намалявайки загубите с 18% в сравнение със стандартните дизайни.
• Модулност и разширяемост:Подготвен за бъдещето Ring Main Unit трябва да позволява добавяне на захранващи модули без работа с газ или разглобяване на шина. Нашата фабрика предлага модулна система „plug-and-bus“: можете да разширите RMU с 2 захранващи устройства до 6 захранващи устройства за 2 часа. Тази модулност избягва скъпите реконструкции на подстанции.
• Наличност на резервни части:Уверете се, че производителят дава гаранция за резервни части за поне 25 години. Lugao Power Co., Ltd. съхранява всички компоненти за нашите модели RMU и ние присвояваме уникален QR код на всяка единица за незабавна идентификация на частта.

Освен това помислете за разходите за непланирани прекъсвания. Според базата данни за надеждност на нашата фабрика, Ring Main Unit с вътрешна класификация на дъгата и механизми, устойчиви на грешки, намалява продължителността на прекъсването с 80%. Ние включваме сензори за самодиагностика (температура, частичен разряд, плътност на газа), които се свързват с облачна платформа за наблюдение. Тази функция за предсказуема поддръжка добавя 3-5% към първоначалните разходи, но намалява разходите за жизнения цикъл средно с 22%. За инженери, работещи върху критична инфраструктура (болници, центрове за данни), препоръчваме нашия „Smart RMU“ с анализи в реално време.

И накрая, оценете способността на производителя да осигури обучение и дистанционна поддръжка. Нашата фабрика включва 2 дни обучение за въвеждане в експлоатация на място за всяка поръчка на Ring Main Unit плюс 10-годишна гаранция за вакуумния прекъсвач. Когато изчислявате TCO, включете разходите за извеждане от експлоатация: SF6 блоковете изискват сертифицирано възстановяване на газ, докато нашият екологичен сух въздух RMU може да бъде бракуван без специални процедури. Избирайки Lugao Power Co., Ltd., инженерите привеждат финансовото планиране в съответствие с оперативните постижения.

Резюме: Интегриране на технически фактори в съгласувана RMU стратегия

Изборът на Ring Main Unit е многоизмерно предизвикателство, което балансира електрическата устойчивост, адаптивността към околната среда, безопасността и икономическото предвиждане. Инженерите трябва да дадат приоритет на номиналното напрежение и капацитета на късо съединение като неподлежащи на обсъждане основи. След това изборът на изолационна среда (SF6, сух въздух или твърдо вещество) оформя както нормативното съответствие, така и физическия отпечатък. Капацитетът на повреда/разрушаване трябва да бъде проверен чрез типови тестове, а не само с претенции в листа с данни. За тежки условия изисквайте доказателство за механична издръжливост и устойчивост на корозия. И накрая, анализът на разходите през жизнения цикъл, който включва модулност и предсказуема поддръжка, ще предотврати скъпите преоборудвания. В Lugao нашите фабрични инженери си сътрудничат с клиенти, за да създадат персонализирани RMU решения, които се придържат към тези принципи. Каним ви да използвате нашите 20 години полеви данни и нашия конфигуратор на Ring Main Unit, за да създадете спецификация, която осигурява безопасност, надеждност и стойност за десетилетия.
