Как високоволтовите прекъсвачи гарантират безопасността на персонала в подстанциите?

Представете си, че стоите в жужащото сърце на модерна електрическа подстанция. Въздухът е пълен с потенциална енергия - мегават мощност, протичаща през масивни трансформатори, готови да осветят цял ​​град. За инженерите и техниците, които работят тук, най-големият страх не е прекъсването на тока; това е катастрофалното освобождаване на тази енергия под формата на дъгова светкавица. В такава среда с високи залози,Прекъсвач за високо напрежение не е просто превключващо устройство; това е най-добрият бодигард. Той стои между суровата сила на електричеството и безопасността на персонала, който поддържа мрежата. Но как точно това инженерно произведение изпълнява своето животоспасяващо задължение?

Отговорът се крие в комбинация от физика за части от секундата, стабилни механични блокировки и системи за управление с безопасна работа. АПрекъсвач за високо напрежениегарантира безопасността на персонала не като е пасивна бариера, а като действа като активен пазител, който предвижда, изолира и неутрализира заплахите, преди да могат да достигнат до операторите. За разлика от стандартния превключвател, той работи във вакуум от газ за гасене на дъгата под високо налягане (като SF6) или масло, способен да изгаси плазмена дъга за милисекунди. Истинската мярка за безопасност обаче е във философията на дизайна, която дава приоритет на човешката защита на всяко ниво - от физическото разделяне на части под напрежение до логическото изолиране на контролните вериги. Нашата фабрика вЛугао прекара десетилетия в усъвършенстване на тези йерархии за безопасност, гарантирайки, че всекиПрекъсвач за високо напрежениение произвеждаме е бастион на сигурността за мъжете и жените, които работят на предната линия на разпределението на енергия.

Съдържание

• 1. Анатомията на защитата: Какво прави прекъсвача пазител?
• 2. Физиката на ареста: Как прекъсването на повреда елиминира заплахата от светкавична дъга?
• 3. Йерархията на безопасността: Защо физическите и електрически блокировки не подлежат на договаряне
• 4. Конфигурации за безопасност: Как различните оформления на разпределителната уредба влияят върху риска за персонала
• Често задавани въпроси (FAQ)
• Заключение: Партньорството за безопасност с Lugao Power Co., Ltd.

Анатомията на защитата: Какво прави прекъсвача пазител?

За да разберете как aПрекъсвач за високо напрежениезащитава живота, трябва да направим дисекция на неговата анатомия. Това не е едно устройство, а система от системи, като всеки слой добавя критична бариера срещу електрическа катастрофа. Мислете за това като за средновековна рицарска броня: външната обвивка отразява първия удар, верижната риза абсорбира удара, а подплатеният долен слой гарантира, че носещият оцелее при удара. В контекста на високото напрежение, тези слоеве са физическа изолация, активно гасене на дъгата и логика за безопасно управление. Нашата фабрика проектира всекиПрекъсвач за високо напрежениес тези концентрични пръстени на защита, гарантиращи, че дори ако една система се поколебае, останалите ще задържат линията.

Нека преминем през слоевете на типичен жив резервоар SF6Прекъсвач за високо напрежениеот нашия обект:

Слой 1: Обвивката и изолиращата среда

Първият слой на безопасност е физическото заграждение. Всички живи компоненти – контактите, дъговите улеи и точките на свързване – са запечатани в заземен метален плик. В съвременните SF6 прекъсвачи тази обвивка е пълна със серен хексафлуорид (SF6) газ, среда с диелектрична якост, далеч по-добра от въздуха. Това означава, че човек, който стои в близост до прекъсвача, вече е изолиран от смъртоносния потенциал вътре чрез силните диелектрични свойства на газа и здравата стена на резервоара. Ако възникне повреда, резервоарът е проектиран да издържи на вътрешното налягане, без да се спука, предотвратявайки изхвърлянето на горещ газ и отломки навън. Това ограничаване е първият, често пренебрегван, слой за безопасност на персонала.

Слой 2: Прекъсващият – „Сърцето на пазителя“

Когато възникне повреда, прекъсвачът на прекъсвача се задейства. В рамките на милисекунди подвижният контакт се отделя от неподвижния контакт. Само това действие обаче би създало опасна дъга. Прекъсващият блок съдържа цилиндър за издухване, който механично компресира газа SF6 и насочва струя с висока скорост през зоната на дъгата. Тази струя охлажда дъгата и измива йонизираните частици, принуждавайки тока да се нулира и спира потока на електричество. Самата скорост на тази операция - често под 50 милисекунди - ограничава продължителността на повредата и минимизира отделената топлинна енергия, която е основният източник на опасност от светкавична дъга. За служител на станция това означава, че потенциална катастрофална повреда е потушена, преди енергията й да достигне ниво, което би застрашило живота. Нашата фабрикаПрекъсвач за високо напрежениесерията са тествани да се справят с токове на късо съединение до 63 kA, като се гарантира, че дори и най-тежките събития в мрежата се управляват безопасно.

Слой 3: Системата за управление и блокиране

Освен физическото гасене на дъгата,Прекъсвач за високо напрежениетрябва да гарантира, че не може да се управлява по начин, който застрашава работниците. Това се постига чрез усъвършенствана механична и електрическа система за блокиране. Например, механизмът за затваряне често се блокира, ако прекъсвачът е в "тестова" позиция или ако заземителният превключвател не е включен. В нашите проекти ние включваме „ключово блокиране“, при което трябва да се завърти ключ, за да се освободи механичен блок, като се гарантира, че операторът физически потвърждава безопасното състояние, преди да промени състоянието на прекъсвача. Този слой на контролна логика е интерфейсът човек-машина, който предотвратява случайно захранване, водеща причина за наранявания на работното място в подстанции.

Физиката на ареста: Как прекъсването на повредата елиминира заплахата от светкавична дъга?

Терминът "дъгова светкавица" е синоним на най-сериозната опасност в една подстанция. Това е вид електрическа експлозия, която е резултат от връзка с нисък импеданс към земята или друга фаза. Получената светлина, звук и топлинна енергия могат незабавно да бъдат смъртоносни. Основният механизъм, чрез който aПрекъсвач за високо напрежениезащитава персонала е чрез спиране на тази дъга в самата точка на нейното начало. За да направи това, прекъсвачът трябва да преодолее фундаменталната физика на електричеството - по-специално факта, че дъгата създава силно проводим път на йонизиран газ, който продължава да носи ток.

Ето стъпка по стъпка физическата последователност, която се случва вътре в нашияПрекъсвач за високо напрежениекогато се открие повреда:

• Откриване и сигнал:Защитните релета (не са част от прекъсвача, но са свързани към него) усещат прекомерния ток и изпращат сигнал за изключване към работния механизъм на прекъсвача.
• Разделяне на контактите (T0):Работният механизъм (пружинен, хидравличен или пневматичен) принуждава движещия се контакт да се отдалечи от неподвижния контакт. Когато контактите се разделят, между тях възниква електрическа дъга. Тази дъга по същество е късо съединение през изолационния газ, но с температури над 20 000K.
• Действието на Puffer (T0 до T2):Едновременно с движението на контакта, бутало в прекъсвача компресира газа SF6, повишавайки неговото налягане от номиналните 5 бара до над 15 бара. След това този сгъстен газ се изтласква през дюза към зоната на дъгата със свръхзвукова скорост.
• Изгасване на дъгата при нулев ток (T3):Високоскоростният газов поток отнема топлината от дъгата и издухва йонизираните частици. Формата на вълната на естествения променлив ток (AC) преминава през нулева точка. Точно в този момент комбинацията от намалена йонизация и охлаждащ газ спира дъгата от повторно запалване. Токът е постоянно прекъснат.
• Диелектрично възстановяване:След прекъсване, контактната междина се запълва със свеж, не-йонизиран SF6 газ, който бързо възстановява диелектричната си якост, гарантирайки, че прекъсвачът може да издържи напрежението на системата без повторно удряне.

Цялата тази последователност се случва във времева рамка от 30 до 60 милисекунди. За техника, извършващ поддръжката, заплахата от волтова дъга не е просто сведена до минимум; то се елиминира ефективно, тъй като енергията на повредата се разсейва вътре в запечатаната камера на прекъсвача, а не на открито в разпределителната станция. Нашата фабрика е извършила обширен високоскоростен анализ на камерата на този процес, което ни позволява да прецизираме геометрията на дюзите и времето на издуване в нашитеПрекъсвач за високо напрежениеза постигане на възможно най-бързите времена за изчистване. Тази скорост е безопасна. Това е разликата между кратка повреда и катастрофа.

Освен това дизайнът на самия задвижващ механизъм допринася за безопасността. Нашата фабрика използва механизъм „без изключване“, което означава, че дори ако командата за затваряне е задържана по време на повреда, прекъсвачът ще отмени и ще се отвори. Това предпазно устройство гарантира, че персоналът никога не е изложен на опит за повторно захранване в повреда, което е често срещана опасност в по-старите системи.

Йерархията на безопасността: Защо физическите и електрическите блокировки не подлежат на договаряне

В преследване на безопасността,Прекъсвач за високо напрежениесе управлява от строга йерархия: първо превенция, след това защита и накрая смекчаване. Физическите и електрически блокировки, вградени в шкафа на прекъсвача и системата за управление, са въплъщение на тази йерархия. Тези блокировки не са незадължителни добавки; те са основни за безопасната работа на оборудването. Те са проектирани да налагат специфична последователност от операции, като гарантират, че нито една човешка грешка не може да доведе до работна среда на живо. Тази философия е дълбоко вкоренена в процеса на проектиране на нашата фабрика, тъй като ние вярваме, че най-безопасната система е тази, която по своята същност предотвратява грешки.

Нека разгледаме ключовите блокиращи механизми, които предпазват персонала по време на обичайните задачи на подстанцията:

1. Базирани на позиция блокировки (механични):Това са физически блокове, които предотвратяват работа въз основа на позицията на камиона с прекъсвача (в разпределително устройство) или заземителния превключвател. Например, прекъсвачът не може да бъде затворен, ако заземителят е в положение "затворено". Това се постига чрез разположение на гърбица и заключващ щифт. В нашатаПрекъсвач за високо напрежениешкафове, ние използваме положителна механична връзка, а не само електрически сигнал, за да гарантираме, че това блокиране е абсолютно. Това предотвратява изключително опасния сценарий на затваряне на прекъсвача върху заземена линия.

2. Ключово блокиране (програмно):Тази система използва серия от ключалки и ключове. Един ключ може да бъде премахнат само когато прекъсвачът е в определено състояние (напр. отворен и изолиран). След това този ключ се използва за отключване на заземителя и т.н. Това налага строга процедура. Например, за да извърши поддръжка на захранващ кабел, операторът трябва: (a) да отвори прекъсвача, (b) да изолира прекъсвача (да го извади), (c) да затвори заземителния прекъсвач. Всяка стъпка изисква уникален ключ и последователността е предварително дефинирана. Нашата фабрика предоставя персонализирани схеми за блокиране на ключове, съобразени със специфичната конфигурация на шина и захранващо устройство на всяка подстанция, като гарантира, че „безопасното състояние“ винаги се проверява, преди да бъде предоставен достъп.

3. Електрически блокировки (базирани на логика):Това са контролни контроли, които предотвратяват затварянето или отварянето на прекъсвача при невалидни условия. Например, сигналът "затворен блок" от защитно реле ще попречи на затварящата намотка да бъде захранвана. По-важното е, че ние включваме логика "против изпомпване", която предотвратява многократното затваряне и отваряне на прекъсвача, ако командата за затваряне се поддържа след повреда. Това предотвратява повреда на прекъсвача и потенциална катастрофална повреда по време на отстраняване на повреда, което би застрашило всеки наблизо. В нашата модернаПрекъсвач за високо напрежениемодели, тези логически функции са интегрирани в интелигентен контролен модул с възможности за самодиагностика, намалявайки риска от грешки в окабеляването.

Защо това не подлежи на обсъждане? Помислете за ситуация, при която оператор трябва да тества верига. Без тези блокировки обикновена грешка в комуникацията може да доведе до затваряне на прекъсвача, докато заземителната скоба все още е прикрепена към линията. Получената експлозия би била фатална. Нашата фабрика вЛугао Power Co., Ltd.третира блокировките като основна, а не вторична функция за безопасност. Ние тестваме тези блокировки широко при симулирани условия на повреда, като гарантираме, че те се повредят в безопасно състояние.

Конфигурации за безопасност: Как различните оформления на разпределителната апаратура влияят върху риска за персонала

Начинът, по който аПрекъсвач за високо напрежениее интегриран в разпределителната уредба на подстанцията значително влияе върху безопасността на обслужващия персонал. Доминират две основни конфигурации: комутационна апаратура с въздушна изолация (AIS) и комутационна апаратура с газова изолация (GIS). Всеки от тях представлява различен набор от рискове и предимства за безопасността. Изборът на правилното оформление е стратегическо решение за безопасност. Нашата фабрика предоставя подробни оценки на риска за всяка конфигурация, като помага на комуналните услуги да балансират пространствените ограничения с безопасността на персонала.

Нека сравним тези конфигурации въз основа на ключови параметри за безопасност:

Както показва таблицата, ГИС технологията предлага значителен скок напред в безопасността на персонала. Чрез капсулиране наПрекъсвач за високо напрежениеи всички други компоненти в метална кутия, пълна с SF6, GIS практически елиминира риска от външна дъгова светкавица. Системата е под налягане, така че дори ако възникне повреда, взривът се ограничава и налягането се разсейва чрез канали за освобождаване на налягането, проектирани да насочват всяко изпускане далеч от персонала. За разлика от тях, AIS прекъсвачите се монтират на отворени конструкции и въпреки че включват заземяване и блокировки, повредата все още може да предизвика силна и опасна дъгова светкавица, която се разпространява в разпределителната станция.

ГИС обаче не е лишена от съображения за безопасност. Газът SF6 е плътен и може да измести кислорода в затворени пространства, а по време на сериозна вътрешна повреда могат да се образуват токсични продукти на разлагане. НашитеПрекъсвач за високо напрежениеGIS модулите включват системи за мониторинг на газове (плътност и влага) и са оборудвани с вентилационни отвори за освобождаване на налягането и изпускателни филтри за безопасно боравене с тези странични продукти. Ние също така проектираме нашите GIS отделения, за да гарантираме, че рутинният достъп за вземане на газови проби или инспекция на компоненти може да се извърши безопасно с подходящи лични предпазни средства (PPE). Нашата фабрика предлага цялостен пакет за обучение относно специфичните протоколи за безопасност за работа с ГИС, като подчертава, че докато технологията осигурява превъзходна защита, тя изисква дисциплиниран подход към поддръжката.

В крайна сметка, независимо дали едно комунално предприятие избере AIS или GIS,Прекъсвач за високо напрежениее централният компонент за безопасност. Нашата фабрика гарантира, че независимо от разположението на разпределителната уредба, прекъсвачът, който доставяме, е оборудван с най-високо ниво на блокировки, способност за гасене на дъгата и диагностична интелигентност за защита на хората, които поддържат електрическата мрежа.

Често задавани въпроси (FAQ)

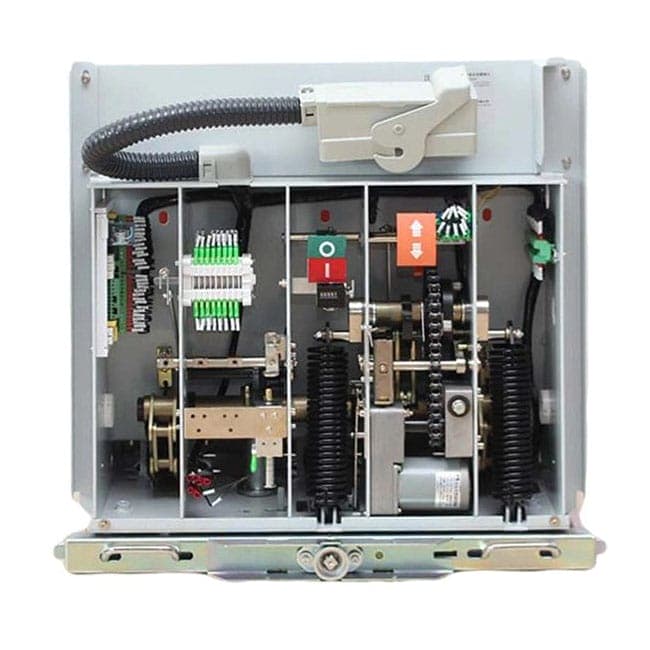

Въпрос 1: Каква е основната разлика между SF6 прекъсвач и вакуумен прекъсвач по отношение на безопасността?

Отговор: Както SF6, така и вакуумните прекъсвачи се използват за безопасност, но те се различават по своята среда. Прекъсвачите SF6, като тези от Lugao Power Co., Ltd., използват газ SF6, който предлага отлични диелектрични свойства и е идеален за приложения с високо напрежение (до 800kV). Те съдържат дъгата в запечатана камера, но самият газ изисква внимателно боравене, тъй като е парников газ. Вакуумните прекъсвачи използват вакуум като диелектрик, което е изключително безопасно и не изисква работа с газ, но те обикновено са ограничени до средно напрежение (до 52 kV) поради физическите ограничения на вакуумния прекъсвач. За безопасността на персонала на подстанцията с високо напрежение, SF6 предлага превъзходна способност за прекъсване, но стабилните системи за обработка и наблюдение на газа са от съществено значение за смекчаване на рисковете за околната среда и задушаване.

Въпрос 2: Как механизъм "без изключване" в прекъсвач за високо напрежение повишава безопасността?

Отговор: Механизмът "без спъване" е критична функция за безопасност. Той гарантира, че ако операторът задържи бутона за затваряне на прекъсвача, докато е активна команда за изключване (поради повреда), прекъсвачът ще отмени командата за затваряне и ще остане отворен. Това предотвратява опитите на прекъсвача да затвори и да захрани отново повредена верига, докато персоналът е в близост. Той ефективно поставя прекъсвача в състояние, което не може да бъде отменено чрез ръчна намеса, предотвратявайки потенциално катастрофална повторна повреда. Този дизайн е в основата на философията за безпроблемна безопасност в нашата фабрика.

Въпрос 3: Може ли прекъсвач за високо напрежение да бъде отворен дистанционно, за да се гарантира безопасността на персонала по време на бедствие?

Отговор: Да. Съвременните прекъсвачи за високо напрежение са оборудвани с възможности за дистанционно изключване чрез SCADA или системи за управление на подстанции. Това позволява на операторите да отворят прекъсвача от безопасно разстояние (контролна зала) в случай на авария, като пожар, земетресение или надвиснала заплаха от светкавична дъга, преди някой да се доближи до оборудването. Тази дистанционна работа е ключово предимство на съвременните цифрови подстанции, като значително намалява риска за човешкия живот по време на екстремни събития. Нашата фабрика интегрира стабилни комуникационни интерфейси (IEC 61850), за да осигури надеждна дистанционна работа.

Въпрос 4: Какви функции за безопасност не позволяват на работник случайно да затвори прекъсвач, докато друг работник е вътре в кабината?

Отговор: Това се предотвратява предимно чрез комбинация от механични блокировки и заключване с катинар. В повечето конструкции на разпределителната апаратура, прекъсвачът не може да бъде поставен в "затворено" положение, ако веригата не е завършена. Освен това механизмът има "заземено" положение, което механично предотвратява затварянето на заземителя, ако прекъсвачът е затворен. И накрая, използването на процедури за блокиране/маркиране (LOTO) с физически катинари на контролната верига на прекъсвача гарантира, че прекъсвачът не може да бъде дистанционно или локално затворен, докато се извършва поддръжка. Тези многопластови мерки създават безпроблемна система.

Въпрос 5: Lugao Power Co.,Ltd. предоставя обучение за безопасна работа на своите прекъсвачи за високо напрежение?

Отговор: Да, ние предлагаме цялостни програми за обучение като част от нашето следпродажбено обслужване. Обучението обхваща не само основната работа, но и подробни модули за системи за блокиране, безопасност при светкавична дъга, аварийни процедури и правилно използване на лични предпазни средства (ЛПС). Ние предоставяме обучение на място и виртуални симулации, за да гарантираме, че операторите и техниците разбират механизмите за безопасност, вградени в нашето оборудване. Този ангажимент към образованието е част от основната ни философия да бъдем партньор в безопасността, а не просто доставчик на оборудване.

Заключение: Партньорството за безопасност с Lugao Power Co., Ltd.

Прекъсвачът за високо напрежение е невъзпятият герой на безопасността на подстанциите. Това е устройството, което стои, невидимо, за да сдържа яростта на разлома, този, който налага строга последователност от операции, и този, който физически разделя мъжете и жените от милионите волтове, захранващи нашия свят. ПриЛугао Power Co., Ltd., нашата фабрика не просто произвеждаПрекъсвач за високо напрежениеединици; ние проектираме системи за безопасност. Ние разбираме, че зад всяка спецификация и всеки доклад от теста стои благосъстоянието на човека. Ние се ангажираме да разширим границите на технологията за прекъсване, логиката на блокировките и диагностичната интелигентност, за да гарантираме, че нашите продукти не само защитават мрежата, но и хората, които я обслужват. Безопасността не е контролен списък; това е нашата култура.

Готови ли сте да подобрите инфраструктурата за безопасност на вашата подстанция?КонтактЛугао Power Co., Ltd.днесза цялостен одит на безопасността на вашия текущ парк от къртачи. Нашият екип от експерти ще предостави подробен анализ на вашето съществуващо оборудване, ще препоръча подобрения и ще разработи персонализиран план за обучение на вашия персонал. Предлагаме безплатни първоначални консултации и цялостен технически пакет, който включва подробни чертежи и ръководства за безопасност.Поискайте своята безплатна консултация за безопасност сега от Lugao Power Co., Ltd. и се уверете, че вашата подстанция е оборудвана с най-добрата технология за безопасност на високоволтовите прекъсвачи.
