630A ВЪЗСТАНОВЯВАНЕ НА ВЪЗДУШНА ВЪЗСТАНОВЯВАНЕ

Lugao гордо стои като специализиран производител на вакуумни вериги на закрито, предлагащ на закрит HV вакуумна верига на закрит HV с вградени стълбове. Целенасочено проектирани за използване в трифазни системи за разпределение на мощността на AC 50Hz на закрито, тези прекъсвачи са специално оценени за напрежение от 24 kV. Основната им функция е да защитят и контролират електрическото оборудване в различни условия, включително индустриални и минни предприятия, електроцентрали и подстанции. VS1-24 прекъсвачите играят основна роля за осигуряване на безопасността и надеждността на електрическите системи, като бързо прекъсват веригата в случай на неизправности или ненормални условия. Изберете Lugao за авангардни решения, които предефинират стандартите във вътрешните вакуумни прекъсвачи.

Изпратете запитване

Описание на продукта

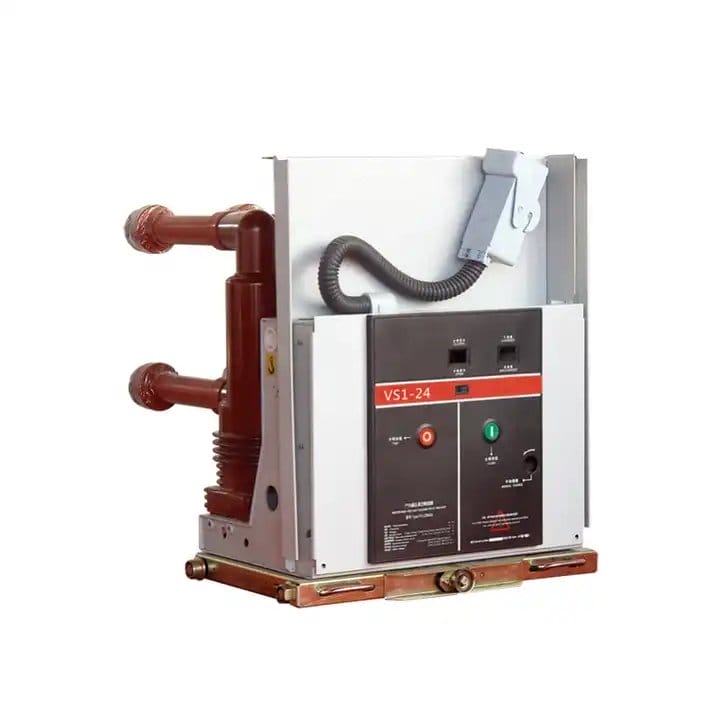

Lugao е доставчик на вакуумна верига 630A. VS1-24 серия от вакуумни прекъсвачи на закрито с вградени стълбове използват вграден полюсен дизайн за основната проводима верига. Този иновативен дизайн значително повишава изолацията, механичната надеждност и нарушаването на характеристиките, което води до работа без поддръжка и разширен механичен и електрически живот. Вакуумният прекъсвач отговаря както на националните, така и на IEC стандартите, постигайки оценка на производителността на M-E2-C2.

Проектиран за съвместимост с Switchgear като Kyn28-24 (GZS1), този продукт е подходящ за фиксирани инсталации. Прекъсвачът на вакуумната верига работи въз основа на принципа, че когато движещите се и статични контакти се отворят през работен механизъм, между тях се образува дъга. Високотемпературното изпаряване на контактните повърхности генерира магнитно поле, което бързо задвижва дъгата по тангенциалната посока на контактната повърхност. Металната пара се кондензира върху метален цилиндър (щит), а дъгата естествено гаси, тъй като пресича нула, което позволява силата на средата бързо да се възстанови.

В допълнение към надеждното си представяне, серията VS1-24 е идеална за закрити приложения в индустрията, минните предприятия, електроцентралите и подстанциите. Вграденият полюсен дизайн гарантира подобрена надеждност на изолацията и ефективни възможности за счупване. Този прекъсвач на вакуумната верига на закрито, вграден в Switchgear, осигурява стабилно решение за защита и контрол на електрическото оборудване в различни среди с високо напрежение.

630A Вътрешна HV HV вакуумна верига за прекъсване на работната среда

1. Температура на околния въздух: Горна граница +40 градуса, долна граница -40 градуса;

2. Надморска височина: ≤2000m (ако надморската височина се увеличи, нивото на номиналната изолация ще бъде увеличено съответно);

3. Налягане на вятъра: Не повече от 700PA (еквивалентно на скоростта на вятъра от 34 м/сек);

4. Интензивност на земетресението: не повече от 8 градуса;

5. Ниво на замърсяване: ⅳ Ниво;

6. Максимална дневна разлика в температурата: не повече от 25 градуса;

7. Относителна влажност: Средната стойност на дневната е не повече от 95%, а средната месечна е не повече от 90%;

8. Места без възпаление, опасност от експлозия, химическа корозия и силна вибрация.

630A Спецификация на прекъсвач на вакуумна верига на закрито HV

Номер	Параметър		Единица	Стойност
1	Номинално напрежение		kv	24
2	Номинално ниво на изолация	Номинална честота на кратко време на мощността издържа на напрежение (1 мин)	kv	65、79
		(интерфазна, относителна земя, фрактура)
		Номинална светкавица импулс издържа на напрежение	kv	125、145
		(фаза, фаза, порт)
3	Номинална честота		Hz	50
4	Оценен ток		A	630、1250、1600 、
				2000、2500、3150
5	Номинална тока с късо съединение		the	20 、 25 、 31.5
6	Номинални кратко време 4s издържат на ток			20 、 25 、 31.5
7	Номинална оценка, която прави ток			50 、 63 、 80
8	Оценен връх издържа на ток			50 、 63 、 80
9	Номинална експлоатационна последователност			O-0.3S-CO-180S-CO
10	Номинални счупване на тока с къси вериги		време	20
11	Номинален ток за зареждане с кабел		A	31.5
12	Оценен единичен кондензатор Банк, който нарушава тока		A	630
13	Оценен отзад-обратно кондензатор Банк Банк Прекъсване на тока		A	400
14	Механичен живот		време	10000
15	Движещите се и статични контакти позволяват натрупаната дебелина на износване		мм	3
