Защо високоволтовите прекъсвачи са от съществено значение за защитата на трансформатора?

Представете си силов трансформатор — масивен, безшумен страж в сърцето на електрическа подстанция — внезапно ударен от мълния или катастрофално късо съединение. За част от секундата вътрешната изолация на трансформатора може да се повреди, намотката може да прегрее и последвалата експлозия може да повреди цялата подстанция, потапяйки хиляди домове и предприятия в мрак. Единственото нещо, което стои между този сценарий и нормалната, надеждна работа, е устройство, което често приемаме за даденост:Прекъсвач за високо напрежение. Това устройство не е просто превключвател; това е високоскоростно защитно реле с висока точност, което трябва да открие повреда, да вземе решение и да прекъсне ток, който може да бъде десетки хиляди ампера - всичко това в рамките на времеви прозорец, измерен в милисекунди. Без него трансформаторът, един от най-скъпите и критични активи в електрическата мрежа, щеше да бъде оставен уязвим на самите сили, които е предназначен да използва.

Съществената роля на високоволтовия прекъсвач в защитата на трансформатора не е въпрос на удобство; това е въпрос на оцеляване за мрежата. Трансформаторът е сложно, деликатно оборудване. Неговото ядро ​​е лабиринт от медни намотки и изолация, който работи при високи температури и при огромно електрическо напрежение. Токът на повреда, ако се остави да продължи, генерира топлина, която може да разтопи медта и да изпари маслото, създавайки силна дъгова светкавица, която може да унищожи трансформатора. Прекъсвачът за високо напрежение действа като върховен пазител. Това е единственото устройство, което може бързо и решително да изолира трансформатор от повреда, предотвратявайки каскадно прерастване на локализиран проблем в системна повреда. Тази статия ще анализира техническите, икономическите и оперативните причини, поради които този основен компонент е толкова незаменим. Също така ще проучим как нашите решения за високоволтови прекъсвачи в Lugao Power Co., Ltd. са проектирани да осигурят скоростта, надеждността и прецизността, необходими за защита на тези критични активи.

Съдържание

• 1. Какво представлява прекъсвачът за високо напрежение и как защитава трансформаторите?
• 2. Защо трансформаторите са уязвими към повреди без подходяща защита?
• 3. Как се сравняват различните видове прекъсвачи за високо напрежение за защита на трансформатора?
• 4. Какви технически параметри определят високопроизводителния прекъсвач?
• 5. Как модерният контрол и мониторинг подобряват ефективността на прекъсвача?
• Често задавани въпроси (FAQ)
• Заключение

Какво представлява прекъсвачът за високо напрежение и как защитава трансформаторите?

Прекъсвачът за високо напрежение е специализирано превключващо устройство, предназначено да прекъсва токовете на повреда - масивните, неконтролирани удари на електричество, които възникват по време на късо съединение - и да изолира част от електрическата мрежа, като например трансформатор, от останалата част от системата. Това не е обикновен ключ за включване/изключване. Това е високоскоростен прекъсвач с високи залози, който трябва да изпълнява функцията си с изключителна прецизност. Трансформаторът, който е основният актив, който защитаваме, е устройство, което повишава или намалява напрежението. Докато работи нормално, прекъсвачът за високо напрежение остава в затворено положение, позволявайки протичане на ток. Въпреки това, в момента, в който бъде открита повреда - обикновено от реле, което следи ток, напрежение или диференциални сигнали - прекъсвачът трябва да се отвори, гасяйки дъгата, която се образува между неговите контакти, когато те се разделят. Критичната задача е да се изчисти повредата, преди тя да причини термична или механична повреда на трансформатора. За голям силов трансформатор това време за изчистване често е по-малко от 100 милисекунди. За да поставим това в перспектива, едно мигване на човешкото око отнема около 300 до 400 милисекунди. Прекъсвачът за високо напрежение трябва да действа по-бързо от мигването на око, за да защити машина, която може да тежи стотици тонове.

Физиката на това прекъсване е мястото, където инженерното предизвикателство става очевидно. Когато прекъсвачът се отвори, между разделителните контакти се образува дъга. Тази дъга по същество е плазма - високопроводим канал от йонизиран газ, който, оставен без контрол, ще продължи да провежда ток за неопределено време. За да изгаси тази дъга, прекъсвачът трябва за части от секундата да охлади и дейонизира пътя на дъгата. Различните конструкции на прекъсвачи използват различни техники. Прекъсвачът на веригата SF6 (серен хексафлуорид) използва поток от сгъстен газ SF6, за да охлади дъгата и да отмие йонизираните частици, разчитайки на изключителните изолационни свойства на SF6, за да издържи след това напрежението на системата. Вакуумният прекъсвач разчита на високата диелектрична якост на вакуума, за да гаси дъгата. Маслен прекъсвач от висок клас, макар и по-стара технология, използва газа, генериран от изпарението на маслото, за охлаждане и гасене на дъгата. Всички тези методи трябва да постигнат един и същ резултат: нулев ток при следващия естествен нулев ток на AC вълната и след това бързо възстановяване на диелектричната якост, за да се предотврати повторен удар. В Lugao нашите решения за високоволтови прекъсвачи са изградени върху задълбочено разбиране на физиката на гасенето на дъгата, което гарантира, че нашите прекъсвачи са не само надеждни, но и предвидими в работата си.

За да разберете наистина ролята на защита на трансформатора, е полезно да помислите какво прави трансформаторът. Това е индуктивно устройство. Той съхранява енергия в своето магнитно поле. Когато възникне повреда на вторичната страна на трансформатор, енергията от първичната страна внезапно се изхвърля в повредата. Трансформаторът вижда огромен ток, с който не може да се справи. Това е моментът, когато прекъсвачът за високо напрежение влиза в действие. Обикновено се поставя от първичната страна, страната с високо напрежение, на трансформатора. Неговата задача е да изключи трансформатора от източника на енергия нагоре по веригата, така че повредата ефективно да се захранва само от инерцията на генератора. Чрез изолиране на трансформатора от шината за високо напрежение, прекъсвачът предотвратява ескалирането на тока на повреда до точката, в която трансформаторът би се повредил. Трансформатор без правилно функциониращ прекъсвач за високо напрежение е като кола без спирачки; може да работи известно време, но когато нещо се обърка, последствията са катастрофални. Нашата фабрика е проектирала гама от продукти за високоволтови прекъсвачи, които са специално пригодени за защита на трансформатори, предлагащи набор от опции за различни номинални стойности на напрежение и ток, изисквания за приложение и условия на околната среда.

Защо трансформаторите са уязвими към повреди без подходяща защита?

Уязвимостта на силовия трансформатор се корени в неговия фундаментален дизайн и материалите, които използва. Типичен голям силов трансформатор е сложен комплект от медни намотки, изолация на основата на целулоза и трансформаторно масло. Тази комбинация е предназначена за ефективна работа при тесен диапазон от нормални условия. Въпреки това, той по своята същност е податлив на широк спектър от видове повреди, много от които могат да бъдат катастрофални, ако не бъдат адресирани незабавно и автоматично от прекъсвач за високо напрежение. За да разберете тази уязвимост, трябва да оцените физиката на повредата на трансформатора. Късо съединение от изходната (вторична) страна на трансформатора е най-честият сценарий. Ако вторичната е накъсо, първичната страна черпи ток, който теоретично е ограничен само от импеданса на трансформатора, който е относително нисък. Този ток на повреда може да бъде 10 до 20 пъти нормалния ток при пълно натоварване. Резултатът е внезапно и силно нагряване на намотките, което може да разтопи медта и да причини разрушаване на изолацията. Бързото разширяване на маслото поради топлината може да генерира експлозивни газове, водещи до насилствена повреда. Прекъсвачът за високо напрежение трябва да открие този скок на тока и да изключи трансформатора, преди температурата на намотката да достигне критично ниво.

Освен късо съединение, трансформаторите са уязвими и на други, по-коварни заплахи. Те включват удари от мълния, които могат да причинят скок на напрежението, който разрушава изолацията, и ферорезонанс, явление, което може да причини свръхнапрежения и свръхток, когато трансформаторът е под напрежение или е изключен. Те също са уязвими на претоварване, което може да доведе до постепенно прегряване на намотките и влошаване на изолацията. Дори нещо толкова просто като повреда в стъпалния превключвател, който регулира съотношението на напрежението на трансформатора, може да причини катастрофална повреда. Във всеки случай общата нишка е, че повреда или необичайно състояние, ако се остави да продължи дори няколко цикъла, може да причини трайна и непоправима повреда на трансформатора. Ето защо прекъсвачът за високо напрежение е толкова важен: той не е реактивна мярка, а проактивна. Това е единственото устройство, което може да предотврати неизбежните последици от повреда чрез безопасно изолиране на трансформатора от захранващата система.

Освен това трансформаторите не са уязвими само на вътрешни повреди. Те също са обект на повреди в свързаната мрежа. Повреда в разпределително захранващо устройство, което е свързано към вторичната страна на трансформатора, ще се отрази върху първичната страна. Трансформаторът ще види тока на повредата и ще се опита да го захранва. Тук координацията на системите за защита става критична. Прекъсвачът за високо напрежение на първичната страна на трансформатора е част от верига от устройства, които са проектирани да работят по координиран начин. Например, предпазител или повторно затваряне на вторичната страна може да изчисти преходна повреда, но за по-сериозна повреда прекъсвачът на първичната верига трябва да работи, за да защити трансформатора. Без тази координация повреда на вторичната страна може да доведе до ненужно задействане на първичния прекъсвач, което води до прекъсване на много по-голяма площ. Ето защо защитата на трансформатор е проблем на системно ниво, а прекъсвачът за високо напрежение е централният, критичен компонент на тази система. ПриLugao Power Co., Ltd., имаме дълбоко разбиране на тези принципи на координация и проектираме нашите решения за високоволтови прекъсвачи, за да бъдат напълно съвместими с широк набор от схеми за защита, осигурявайки безпроблемна интеграция и оптимална производителност.

Как се сравняват различните видове прекъсвачи за високо напрежение за защита на трансформатора?

Когато избират прекъсвач за високо напрежение за защита на трансформатора, инженерите трябва да вземат предвид конкретното приложение и да избират между различни технологии: SF6, вакуумни и маслени прекъсвачи. Всеки тип има свой уникален набор от характеристики, които го правят подходящ за различни диапазони на напрежение и ток. В продължение на десетилетия маслените прекъсвачи бяха стандарт, но те бяха до голяма степен заменени от SF6 и вакуумни технологии поради тяхната превъзходна производителност и характеристики за поддръжка. Въпреки това, разбирането на историята и еволюцията на технологията помага да се оценят модерните решения, налични днес.

Маслени прекъсвачи са най-старите от трите. Те разчитат на дъгата да бъде изтеглена в масло, което охлажда дъгата и генерира водороден газ, който помага да се гаси. Въпреки че са здрави и имат относително висок капацитет на прекъсване, те са големи, тежки и изискват редовна поддръжка за попълване на маслото и отстраняване на въглеродни отлагания. Те също представляват опасност за околната среда и пожар поради маслото. В Lugao вече не произвеждаме маслени прекъсвачи за нови инсталации, но предоставяме поддръжка за съществуващи.

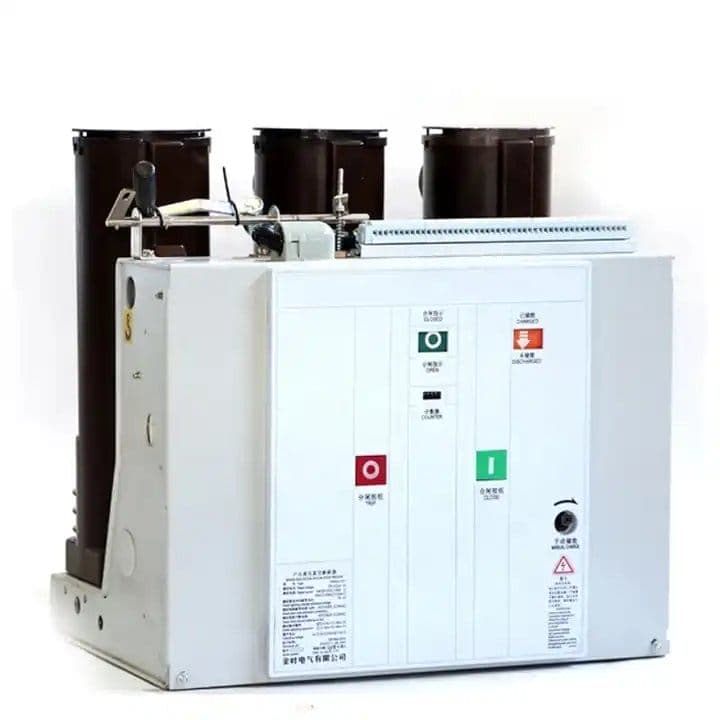

Вакуумни прекъсвачи са по-модерни и предлагат няколко предимства. Те използват запечатана вакуумна камера за гасене на дъгата. Без среда за поддържане на горенето, дъгата бързо се гаси, когато контактите се разделят. Това води до много компактен и лек дизайн с дълги интервали на поддръжка. Въпреки това, вакуумните прекъсвачи обикновено са ограничени до напрежения до около 72 kV. За по-високи напрежения дизайнът им става сложен и скъп. Те често се използват в разпределителни подстанции и индустриални приложения. Основното предимство за защита на трансформатора е тяхната скорост и надеждност, но те обикновено не са подходящи за най-високите нива на напрежение, открити в преносните системи.

SF6 прекъсвачи представляват съвременния стандарт за приложения с високо напрежение. Тези прекъсвачи използват газ серен хексафлуорид, който има изключителни изолационни и дъгогасителни свойства. Газът се компресира и издухва през дъгата, за да я охлади и да прекъсне тока. Елегазовите прекъсвачи имат много висок капацитет на прекъсване и могат да работят ефективно при най-високи напрежения на предаване. Те също така имат много ниски изисквания за поддръжка. Нашата фабрика в Lugao Power Co., Ltd. е специализирана в производството на прекъсвачи за високо напрежение SF6 повече от 15 години и сме усъвършенствали дизайна, за да осигурим максимална надеждност. Таблицата по-долу предоставя сравнителен анализ на тези три вида.

За модерна защита на трансформатори, прекъсвачът за високо напрежение SF6 е препоръчителният избор за повечето приложения с високо напрежение поради неговата превъзходна производителност, надеждност и ниски изисквания за поддръжка. Нашата фабрика е произвела хиляди SF6 единици, които в момента защитават критични трансформатори по целия свят. Технологията SF6 осигурява най-стабилната защита и това е технологията, която ние продължаваме да развиваме и усъвършенстваме в Lugao.

Какви технически параметри определят високопроизводителния прекъсвач?

За да разберете наистина защитата, осигурена от прекъсвача за високо напрежение, трябва да разгледате основните му технически спецификации. Тези параметри не са просто числа в лист с данни; те са показателите, които определят способността на устройството да защитава трансформатора. Основните спецификации са номиналното напрежение, номиналният ток, номиналният ток на прекъсване на късо съединение и номиналният ток на късо съединение. Тези параметри, комбинирани с времето за работа и възможността за преходно възстановяване на напрежението (TRV), определят обвивката на производителността на прекъсвача. В Lugao Power Co., Ltd. разполагаме с изчерпателен набор от технически параметри за всеки от нашите модели прекъсвачи за високо напрежение и можем да ги персонализираме, за да отговарят на специфични изисквания на клиента.

Номинално напрежение е най-високото напрежение, за което е проектиран прекъсвачът. Трябва да е поне системното напрежение.Номинален ток е непрекъснатият ток, който прекъсвачът може да пренесе без прегряване. Това трябва да е равно или по-голямо от нормалния ток на натоварване на трансформатора.Номинален ток на прекъсване при късо съединение е максималният ток на повреда, който прекъсвачът може да прекъсне. Това е най-критичният параметър за защита на трансформатора. Той трябва да е достатъчно висок, за да се справи с максималния възможен ток на повреда, който може да протече през трансформатора. Ако прекъсвачът има твърде нисък номинален ток на прекъсване, той може да не успее да прекъсне повреда с голям ток, което да доведе до разрушаване на трансформатора.Номинален ток на късо съединение е максималният пиков ток, върху който прекъсвачът може да се затвори, което е важно при приложения, при които прекъсвачът може да бъде затворен при повреда. Времето на работа е времето, необходимо на прекъсвача да се отвори след получаване на сигнал за изключване. За защита на трансформатора по-бързото време на работа винаги е по-добро, тъй като ограничава количеството енергия, което може да се разсее в трансформатора по време на повреда. Напрежението за преходно възстановяване (TRV) е напрежението, което се появява през контактите на прекъсвача веднага след прекъсване на тока. Формата на TRV вълната се определя от индуктивността и капацитета на системата. Прекъсвачът трябва да може да издържи на този TRV без повторно задействане.

Таблицата по-долу обобщава типичните технически параметри за прекъсвач за високо напрежение, използван в среда на подстанция.

Изборът на високоволтов прекъсвач с правилните параметри не е тривиална задача. Това изисква подробен анализ на тока на повреда на трансформатора, който се определя от импеданса на системата и номиналната стойност на трансформатора. Надценяването на параметрите води до по-високи разходи и ненужно свръхспецифициране. Подценяването им може да доведе до катастрофален провал. Нашият инженерен екип в Lugao Power Co., Ltd. предоставя подробна техническа поддръжка на нашите клиенти, като им помага да изберат подходящия прекъсвач за високо напрежение за техните специфични нужди за защита на трансформатора.

Как модерният контрол и мониторинг подобряват ефективността на прекъсвача?

Прекъсвачът за високо напрежение вече не е просто механичен превключвател. Модерните версии са интегрирани със сложни системи за управление и наблюдение, които значително повишават тяхната ефективност при защита на трансформатори. Тези системи са нервната система на прекъсвача, осигуряваща обратна връзка в реално време, диагностика и способност за адаптиране към променящите се условия. Ядрото на тази технология е защитното реле, устройство, което непрекъснато следи сигналите за ток и напрежение от трансформатора и мрежата. Когато открие повреда, той изпраща сигнал за изключване към работния механизъм на прекъсвача. Релето е интелигентността, която решава кога да задейства, а прекъсвачът е мускулът, който изпълнява действието. Без реле прекъсвачът е сляп. Без прекъсвача релето е импотентно. Интеграцията на тези две системи е това, което прави съвременната трансформаторна защита толкова ефективна.

Съвременните защитни релета могат да бъдат програмирани със сложни алгоритми, които разграничават различни видове повреди, като късо съединение, заземяване или претоварване. Тази интелигентност предотвратява неприятно изключване, при което прекъсвачът се отваря за некритично събитие, което е от решаващо значение за поддържане на стабилно захранване. Те също така използват комуникационни протоколи, като IEC 61850, за споделяне на информация с други релета в подстанцията, позволявайки координирана защитна схема. Тази комуникация позволява на системата да изолира само засегнатата част от мрежата, минимизирайки въздействието от прекъсване. За трансформатор това означава, че ако повредата е от вторичната страна, първичният прекъсвач може да бъде проектиран да се изключва само след като вторичните прекъсвачи не са успели да го изчистят, осигурявайки резервен слой на защита.

Освен релето, съвременните прекъсвачи са оборудвани и със сензори за наблюдение на състоянието. Тези сензори измерват параметри като време на работа, ход на контактите, налягане на газа (за прекъсвачи SF6) и температура на контактите. Тези данни непрекъснато се събират и анализират, за да се осигури диагностична оценка на изправността на прекъсвача. Данните могат да се използват за прогнозиране на повреди, преди да се появят, позволявайки проактивна поддръжка, която може значително да удължи живота на устройството. За прекъсвач за трансформаторна защита това означава, че ефективността на прекъсвача е по-предсказуема и надеждна. В Lugao Power Co., Ltd. разработихме собствена система за наблюдение на състоянието за нашите продукти за високоволтови прекъсвачи. Тази система предоставя на нашите клиенти пълна представа за изправността на техния прекъсвач, което им позволява да планират поддръжката по-ефективно и намалява риска от непланирани прекъсвания. Чрез комбиниране на физическата здравина на нашите прекъсвачи с диагностичната мощност на модерния мониторинг, ние сме в състояние да предложим защитно решение, което е не само надеждно, но и интелигентно.

Често задавани въпроси (FAQ)

Въпрос 1: Колко време отнема прекъсвач за високо напрежение, за да отвори и изчисти повреда?

Отговор: За модерен прекъсвач за високо напрежение общото време за изключване - от началото на тока на повреда до окончателното прекъсване на дъгата - обикновено е между 30 и 50 милисекунди. Това е приблизително същото време, колкото мигането на човешкото око. Прекъсвачът трябва да се отваря достатъчно бързо, за да предотврати прегряване на трансформатора и да защити останалата част от мрежата от тока на повреда. Нашите продукти за високоволтови прекъсвачи в Lugao Power Co., Ltd. са проектирани да постигнат тези бързи времена на отваряне, като гарантират, че трансформаторът е защитен ефективно.

Въпрос 2: Каква е разликата между прекъсвач и прекъсвач?

Отговор: Прекъсвачът е проектиран да прекъсва токовете на повреда и да защитава оборудването. Превключвателят за прекъсване е проектиран да изолира верига за поддръжка и не е проектиран да прекъсва токове на повреда. Прекъсвачът за прекъсване се задейства само когато веригата е изключена, обикновено след като прекъсвачът е отворен. Прекъсвачът е активното защитно устройство, докато прекъсвачът е защитно устройство за изолация. И двете са от съществено значение за безопасна и функционална подстанция, но изпълняват много различни роли.

Въпрос 3: Колко често трябва да се поддържа прекъсвач за високо напрежение?

Отговор: Интервалът на поддръжка зависи от вида на прекъсвача и препоръките на производителя. За прекъсвач за високо напрежение SF6 поддръжката обикновено се изисква на всеки 10 до 15 години или след определен брой операции, което от двете настъпи първо. Това включва проверка на налягането на газа SF6, работния механизъм и състоянието на контакта. При вакуумните къртачи интервалът може да бъде дори по-дълъг. Нашата фабрика в Lugao Power Co., Ltd. предоставя подробни графици за поддръжка и препоръки за всички наши продукти за високоволтови прекъсвачи, като помага на нашите клиенти да удължат експлоатационния им живот.

Въпрос 4: Какво се случва, ако прекъсвачът за високо напрежение не успее да се отвори по време на повреда?

Отговор: Ако прекъсвачът не успее да се отвори, ще работи резервна защитна система, известна като "защита при повреда на прекъсвача". Това обикновено ще изключи всички други прекъсвачи, които са свързани към същата шина, изолирайки цялата секция на подстанцията. Това е крайна мярка за предотвратяване на катастрофална повреда и води до по-голямо прекъсване на захранването. Ето защо надеждността на първичния прекъсвач за високо напрежение е толкова важна и защо ние от Lugao Power Co., Ltd. поставяме толкова силен акцент върху качеството и тестването в нашия производствен процес.

Въпрос 5: Може ли прекъсвач за високо напрежение да се използва за защита на трансформатор от вътрешни повреди?

Отговор: Да, но изисква реле за диференциална защита. Това реле измерва тока, който влиза и излиза от трансформатора. При нормално състояние тези токове са равни. Ако има вътрешна повреда, токовете ще се различават и релето ще задейства прекъсвача за високо напрежение. Това е основната защита за вътрешна повреда на трансформатора. Нашите решения за високоволтови прекъсвачи са проектирани да бъдат напълно съвместими със схемите за диференциална защита.

Заключение

Прекъсвачът за високо напрежение не е просто част от оборудването; той е основният пазител на силовия трансформатор и, като допълнение, на цялата електрическа мрежа. Това е единственото устройство, което може да открие катастрофална повреда и да прекъсне масивните токове, които иначе биха унищожили трансформатора. Модерният прекъсвач за високо напрежение, особено технологията SF6, в която сме специализирани в Lugao Power Co., Ltd., се превърна в усъвършенстван, интелигентен и изключително надежден компонент. Неговият дизайн е смесица от физика, модерни материали и прецизно производство, като всички работят заедно, за да гарантират, че трансформаторът е защитен при най-критичните обстоятелства. Трансформаторът често е най-скъпият и критичен актив в една подстанция и неговата защита не може да бъде оставена на случайността. Това изисква прекъсвач, който е не само бърз, но надежден, повторяем и предвидим.

В Lugao Power Co., Ltd. разбираме критичната роля, която нашите продукти за високоволтови прекъсвачи играят за осигуряване на надеждността на мрежата. Ето защо ние инвестираме толкова много в изследвания, развитие и контрол на качеството. Нашата фабрика е посветена на производството на прекъсвачи, които не само отговарят, но и надхвърлят най-строгите международни стандарти. Ако искате да надстроите защитата на вашия трансформатор или ако планирате нова подстанция, ви каним да се свържете с нас. Нека обсъдим вашите специфични изисквания и как нашите решения за високоволтови прекъсвачи могат да осигурят защитата, от която се нуждаете.Свържете се с Lugao Power Co., Ltd. днесза консултация без задължения и открийте разликата, която един наистина надежден прекъсвач за високо напрежение може да направи за защитата на вашия трансформатор.
