Как високоволтовите прекъсвачи балансират надеждността, ефективността и безопасността в енергийните системи?

В огромната, бръмчеща мрежа на модерна електропреносна мрежа бушува тиха битка. От една страна, търсенето на надеждна, непрекъсната мощност протича през стотици километри преносни линии и трансформатори. От друга страна, постоянната заплаха от неизправности - удари от мълнии, паднали дървета, повреди на оборудването - които могат да изпратят разрушителни токове в системата. Пазителите на този деликатен баланс саПрекъсвач за високо напрежение. Това не са просто превключватели; те са сложни електромеханични системи, които трябва да изпълняват парадоксално проста, но изключително сложна задача: да пренасят нормалния ток на натоварване без загуба в продължение на години, но в рамките на милисекунди, да прекъсват огромния ток на повреда. Това е сърцевината на инженерното предизвикателство: как прекъсвачите за високо напрежение балансират трите критични стълба на работата на електроенергийната система – надеждност, ефективност и безопасност – често дърпащи в противоположни посоки?

Отговорът се крие в комбинация от усъвършенствани физически принципи, внимателен инженерен дизайн и интелигентна системна интеграция. Надеждността се постига чрез използването на здрави материали, множество граници на безопасност и предсказуема диагностика. Ефективността е оптимизирана чрез контакти с ниско съпротивление, минимална работна енергия и дълги интервали на поддръжка. Безопасността е осигурена чрез използването на инертна дъгогасителна среда, здрави блокировки и възможности за дистанционно управление. Прекъсвачът за високо напрежение трябва да служи като перфектен проводник при нормални условия и перфектен изолатор при условия на повреда - двойственост, която се постига чрез прецизния контрол на дъгата. Балансът не е статична точка, а динамична, развиваща се цел с напредването на технологиите и промяната на изискванията на мрежата. Тази статия ще анализира основните компоненти на този баланс, изследвайки физическите, механичните и контролните стратегии, които позволяват на модерен високоволтов прекъсвач да превъзхожда и трите стълба. Ние също така ще споделим технически спецификации и оперативни прозрения, които информират дизайна и избора на тези критични компоненти.

Съдържание

• 1. Физиката на прекъсването: Как изгасва дъгата?
• 2. Стълбът на надеждността: Какво прави един прекъсвач надежден в продължение на десетилетия?
• 3. Стълбът на ефективността: Как един прекъсвач може да минимизира загубите?
• 4. Стълбът на безопасността: Как се постига защитата на персонала и системата?
• 5. Законът за балансиране: Как тези три стълба са в конфликт и си сътрудничат?
• Често задавани въпроси (FAQ)
• Заключение: Бъдещето на дизайна на прекъсвачи

1. Физиката на прекъсването: Как изгасва дъгата?

За да разберем как високоволтовият прекъсвач балансира основните си цели, първо трябва да разберем фундаменталната физика на изгасването на дъгата. Когато контактите на частта на прекъсвача са под натоварване, през междината се образува електрическа дъга. Тази дъга е високотемпературна плазма, провеждаща ток и, ако не бъде отметната, ще продължи да носи тока на повреда за неопределено време. Работата на прекъсвача е да принуди тази дъга да изгасне при следващото естествено нулево ниво на тока. Предизвикателството е, че дъгата създава йонизиран път, който може бързо да се запали отново, когато напрежението се повиши след тока нула. Ключът към успешното прекъсване е дейонизирането на празнината и възстановяването на нейната диелектрична якост по-бързо от натрупването на напрежението за преходно възстановяване (TRV).

Основният механизъм за гасене на дъгата в съвременните прекъсвачи за високо напрежение е използването на дъгогасителна среда. Това може да бъде серен хексафлуорид (SF6) газ, вакуум или масло, всеки със собствен набор от физични свойства. SF6 е електроотрицателен, което означава, че неговите молекули лесно улавят свободни електрони, предотвратявайки образуването на дъгов канал. Това го прави изключително ефективен както при високи напрежения, така и при високи токове. Конструкцията на прекъсвача използва този принцип: подвижен контакт, свързан към цилиндър за издухване, компресира газа SF6 по време на хода на отваряне. След това този газ под налягане се насочва през дюза в областта на дъгата, измивайки йонизираните частици и охлаждайки плазмата. Това е физическият принцип, който позволява на прекъсвача за високо напрежение да прекъсва огромни токове на повреда само за 30-50 милисекунди.

Връзката между тези конструктивни характеристики и цялостния баланс на прекъсвача е тясна. Изборът на прекъсваща среда диктува въздействието върху околната среда, изискванията за поддръжка и физическия размер на оборудването. SF6, макар и изключително ефективен, има висок потенциал за глобално затопляне (GWP), което води до нарастващ натиск за алтернативи. Вакуумните прекъсвачи, въпреки че предлагат отлична производителност при средни напрежения, изискват множество прекъсвачи в серия за приложения с високо напрежение. Следователно изборът на прекъсваща среда е ключов елемент в акта на балансиране, тъй като пряко влияе върху експлоатационната надеждност, цената и екологичната устойчивост на прекъсвача.

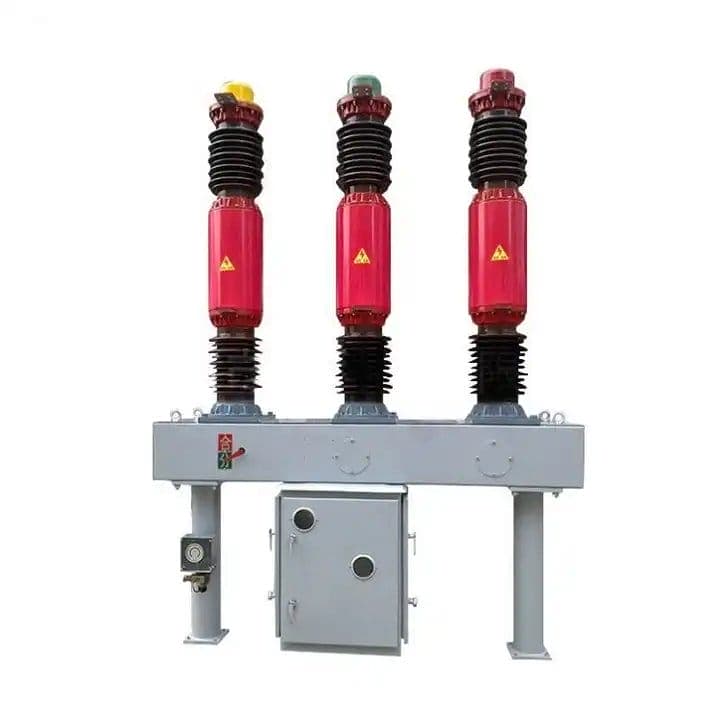

Нашата фабрика в Лугао е разработила гама от прекъсвачи за високо напрежение, които оптимизират процеса на гасене на дъгата за различни приложения. За приложения на ниво трансмисия (≥72,5 kV), ние предлагаме елегазови прекъсвачи с усъвършенствана технология за пуфер и самораздухване, съчетаваща висок капацитет на прекъсване при късо съединение с ниска работна енергия. Механизмът за самовзривяване използва самата енергия на дъгата, за да подпомогне компресирането на газа, намалявайки механичната енергия, изисквана от работния механизъм, повишавайки цялостната ефективност. Следващата таблица илюстрира типичните характеристики на прекъсване на нашите модели прекъсвачи за високо напрежение.

2. Стълбът на надеждността: Какво прави един прекъсвач надежден в продължение на десетилетия?

В електроенергийната индустрия надеждността често е най-високият приоритет. Прекъсвачът за високо напрежение е стратегически актив и неговата повреда може да има катастрофални последици. Надеждността не се постига с една единствена функция; това е резултат от преднамерена философия на дизайна, която включва избор на материали, механичен дизайн, устойчивост на околната среда и предсказуема диагностика. Модерният прекъсвач за високо напрежение трябва да е в състояние да лежи в латентно състояние в продължение на месеци, дори години, и след това, когато е необходимо, да се задейства с абсолютна сигурност. Постигането на това ниво на надеждност е триумф на инженерството.

Основата на надеждността е изборът на материал. За пътя на тока, контактната система е особено критична. Контактните повърхности обикновено са посребрени или сплав от сребро-волфрам, избрани поради тяхната висока проводимост и устойчивост на контактно заваряване. Контактното налягане се контролира внимателно, за да се поддържа ниско съпротивление, без да се причинява прекомерно износване по време на дълго затворено положение. Използваните лубриканти са специално формулирани за дълъг живот на механичния механизъм. Гресите са избрани заради способността им да поддържат свойствата си в широк температурен диапазон, осигурявайки постоянна работа през целия живот на прекъсвача. Това не са готови компоненти; те са проектирани специално за взискателната среда на високоволтови прекъсвачи.

Механичният дизайн на работния механизъм е също толкова важен. Механизмът трябва да може да движи масата на подвижния контактен възел с достатъчна скорост, за да постигне необходимото време на прекъсване, многократно и надеждно в продължение на хиляди операции. Това се постига чрез комбинация от пружинни, хидравлични или пневматични системи за съхранение на енергия. Пружинните механизми, макар и по-прости по дизайн, трябва да имат пружини, които могат да запазят своята сила в продължение на десетилетия. Ето защо пружините често са предварително натоварени във фабриката и механизмът е проектиран да минимизира броя на движещите се части, намалявайки потенциала за механично износване и повреда.

Устойчивостта на околната среда е друг ключов елемент на надеждността. Прекъсвачите за високо напрежение често се инсталират на открито, където са изложени на дъжд, сняг, лед, солени пръски и екстремни температури. Газът SF6 вътре в прекъсвача осигурява чиста, контролирана среда за контактите, но външната структура трябва да бъде защитена. Това се постига чрез внимателно проектиране на корпуса, уплътненията и използването на висококачествени устойчиви на корозия материали. Използваният изолатор е критичен; керамичните или полимерни изолатори трябва да издържат на напрежение и замърсяване на околната среда. Нашата фабрика вLugao Power Co., Ltd.използва само висококачествени материали, а нашите прекъсвачи са тествани да издържат на екстремни условия, гарантирайки дългосрочна надеждност.

Съвременните прекъсвачи все повече се оборудват със системи за наблюдение на състоянието. Тези системи наблюдават работния механизъм, налягането на газа, хода на контакта и електрическата верига. Тази информация се използва за прогнозиране на повреди, което позволява планирането на поддръжката, преди да възникне проблем. Интегрирането на сензори, като фиброоптични сензори за ток и напрежение, осигурява данни в реално време за изправността на прекъсвача, премествайки поддръжката от подход, базиран на времето, към подход, базиран на състоянието. Това е бъдещето на надеждността: не просто да се гарантира, че прекъсвачът за високо напрежение работи, когато е необходимо, но да се знае, че той ще работи, с все по-голяма степен на сигурност. Чрез комбиниране на тези подходи съвременният прекъсвач за високо напрежение постига нива на надеждност, които са били невъобразими преди едно поколение.

3. Стълбът на ефективността: Как един прекъсвач може да минимизира загубите?

Ефективността, в контекста на прекъсвача за високо напрежение, не означава преобразуване на енергия от една форма в друга. Става въпрос за минимизиране на загубите в нормално състояние на ток и намаляване на енергията, необходима за работа. Прекъсвачът стои на пътя на потока на мощността през 99,9% от времето и всяко съпротивление по този път допринася за загуба на топлина (I²R загуби) и намаляване на ефективността на системата. Следователно дизайнът на контактите и токовия път е от решаващо значение. Контактното налягане трябва да е достатъчно, за да се сведе до минимум контактното съпротивление, но достатъчно ниско, за да се избегне прекомерно износване. Изборът на материал е ключова променлива; сребърните контакти, например, осигуряват път с изключително ниско съпротивление. Освен това дизайнът на контакта е оптимизиран, за да се избегнат горещи точки или локално нагряване.

Работната енергия е друг фактор за ефективност. Прекъсвачът трябва да може бързо да отваря и затваря контактите си. Енергията, необходима за тази операция, се извлича от съхранен източник на енергия, като например заредена пружина или хидравличен акумулатор. Минимизирането на необходимата енергия намалява размера и цената на механизма, намалява напрежението върху компонентите и допринася за цялостната ефективност на системата. Дизайнът на самовзривяване, при който енергията на дъгата подпомага компресирането на охлаждащия газ, е отличен пример за този принцип. Чрез използване на собствената енергия на дъгата за подпомагане на процеса на прекъсване, механичната енергия, изисквана от работния механизъм, се намалява, подобрявайки цялостната ефективност на устройството.

Друг важен аспект на ефективността е степента на изтичане на SF6 газ. SF6 е скъп изолационен газ и също е мощен парников газ. Всяко изтичане представлява както финансови разходи, така и въздействие върху околната среда. Модерните прекъсвачи за високо напрежение са проектирани с изключително ниски нива на утечки. Висококачествените уплътнения и прецизните производствени стандарти гарантират, че газът се съдържа в прекъсвача през целия му експлоатационен живот. Технологията за уплътняване, комбинирана с усъвършенствано наблюдение на плътността на газа, гарантира, че прекъсвачът работи с оптималната си производителност без изтичане в околната среда.

Ефективността на високоволтовия прекъсвач се простира отвъд неговата собствена работа до по-широката енергийна система. Като осигурява бързо и надеждно прекъсване на повреда, прекъсвачът минимизира риска от повреда на оборудването и прекъсване на захранването, което може да доведе до огромни икономически разходи. Прекъсвачът е ключов компонент в една модерна, ефективна енергийна система. Нашите прекъсвачи за високо напрежение са проектирани не само за превъзходство в тяхната собствена функция, но и за да допринесат за цялостната ефективност на мрежата. Таблицата по-долу очертава ключовите характеристики за повишаване на ефективността на нашите модели прекъсвачи.

4. Стълбът на безопасността: Как се постига защитата на персонала и системата?

Безопасността, в контекста на високоволтовия прекъсвач, е многостранна концепция. Обхваща защитата на самата енергийна система, предпазвайки физическата инфраструктура от термични и механични повреди по време на повреда. Това включва и защитата на обслужващия персонал, предпазвайки го от рисковете от високо напрежение и високоенергийно електрическо оборудване. Провалът в безопасността може да бъде катастрофален, което го прави основен двигател на дизайна. Безопасността не е допълнителна функция; това е основен принцип, интегриран в работата на прекъсвача.

Безопасността започва със самия прекъсвач. Изборът на изолираща среда, като SF6, по своята същност осигурява предимства за безопасност. Газът е инертен и незапалим, премахвайки рисковете от пожар и експлозия, свързани с маслените прекъсвачи. Херметически затвореният прекъсвач предпазва вътрешните контакти от околната среда, като гарантира, че защитната функция на прекъсвача не е компрометирана от външно замърсяване. Корпусът е проектиран да издържа на вътрешното налягане от волтова дъга, като съдържа всяка потенциална повреда и предпазва персонала от ефектите на повреда.

В допълнение към присъщата безопасност на прекъсвача, съвременните прекъсвачи за високо напрежение включват широк набор от безопасни блокировки и защитни функции. Работният механизъм е проектиран с механични блокировки, които предотвратяват неправилна работа. Например, операцията по затваряне е механично блокирана, ако е дадена команда за отваряне, предотвратявайки затварянето на прекъсвача при повреда. Електрическата управляваща верига е защитена по подобен начин с блокировки, за да се предотвратят множество операции, които могат да повредят механизма. Превключвателите за заземяване често са интегрирани, осигурявайки видим и проверим път към земята за целите на поддръжката. Тези блокировки са от съществено значение за осигуряване на безопасността на персонала и надеждността на енергийната система.

Друг критичен аспект на безопасността е ограничаването на тока на повреда. Прекъсвачът за високо напрежение е основното устройство за прекъсване на токове на повреда и способността му да прави това бързо минимизира продължителността на повредата. Това намалява термичното и механично напрежение върху компонентите на системата, предпазвайки трансформаторите, кабелите и генераторите от повреда. Чрез бързо отстраняване на повредата, прекъсвачът също така намалява риска от вторични повреди, като светване на дъга или експлозия, които могат да застрашат персонала. В допълнение към самия прекъсвач, подходящите процедури за безопасност и обучение са от съществено значение за защитата на персонала. Прекъсвачът е проектиран с възможност за дистанционно управление, което позволява на оператора да бъде безопасно разположен далеч от оборудването по време на операцията по превключване.

Балансът между безопасността и другите стълбове е от решаващо значение. Прекъсвач, който е проектиран с екстремни граници на безопасност, може да бъде по-голям, по-тежък и по-скъп. Въпреки това безопасността, осигурена от оборудването, е фактор, който не подлежи на обсъждане. Таблицата по-долу очертава основните функции за безопасност, интегрирани в нашия прекъсвач за високо напрежение.

5. Законът за балансиране: Как тези три стълба са в конфликт и си сътрудничат?

Досега сме изследвали надеждността, ефективността и безопасността като три отделни стълба. Въпреки това, истинското предизвикателство на дизайна на високоволтовите прекъсвачи се крие във взаимодействието между тях. Тези три цели често са в конфликт. Например, дизайн, който максимизира надеждността, може да включва допълнително резервиране, водещо до увеличаване на теглото и цената и потенциално намаляване на ефективността. Дизайн, който увеличава максимално ефективността, може да използва по-леки материали, но тези материали може да не осигурят същата дългосрочна надеждност като по-тежките, по-здрави алтернативи. Изкуството на инженера на прекъсвачи е да намери оптималната точка на баланс.

Помислете за случая с дизайна на контакта. За да се постигне висока надеждност, контактите трябва да бъдат проектирани така, че да издържат на електрическите и топлинни натоварвания на тока на повреда. Това може да изисква по-голяма контактна площ или по-здрав материал, което може да увеличи контактното съпротивление и да намали ефективността. Обратно, за да се постигне висока ефективност, контактното съпротивление трябва да бъде сведено до минимум, но това може да доведе до дизайн, който е по-податлив на контактно заваряване или ерозия. Инженерът трябва да се ориентира в тези противоречиви изисквания, избирайки материали и дизайни, които предлагат най-добрия компромис. По същия начин работният механизъм трябва да бъде проектиран така, че да бъде много надежден, но неговата консумация на енергия е фактор за цялостната ефективност на прекъсвача.

Тези три стълба също си сътрудничат. Прекъсвач, който е много надежден, е и по-безопасен. Ако прекъсвачът е ненадежден, той може да не успее да прекъсне повреда, което да доведе до катастрофална повреда, която може да застраши както системата, така и персонала. По същия начин един ефективен прекъсвач е и по-надежден, тъй като работи при по-ниски температури и натоварва по-малко своите компоненти. Използването на технология за самовзривяване е перфектен пример за това сътрудничество: подобрява ефективността чрез намаляване на работната енергия, но също така повишава надеждността чрез намаляване на механичното натоварване на механизма. Интегрирането на системи за мониторинг на състоянието е мощен инструмент за подобряване на трите стълба едновременно. Чрез наблюдение на изправността на прекъсвача, системата може да предвиди и предотврати повреди, повишавайки надеждността. Чрез идентифициране на неефективни режими на работа системата може да бъде оптимизирана, подобрявайки ефективността. И чрез осигуряване на ранно предупреждение за потенциални проблеми, системата може да се използва за повишаване на безопасността.

Балансът е динамичен. С напредването на технологиите дефиницията на оптималния баланс се променя. Въвеждането на нови материали, нови сензори и нови алгоритми за управление непрекъснато разширява границите на възможното. Бъдещето на високоволтовите прекъсвачи е едно от още по-големите интеграции, при които прекъсвачът се превръща в интелигентен комуникационен възел в цифрова мрежа. Това ще бъде система, която не е просто надеждна, ефикасна и безопасна, но и система, която активно управлява собственото си здраве, предвижда собствените си нужди и оптимизира собственото си представяне. Това е бъдещето, което нашата фабрика в Лугао е посветила на създаването.

Следващата таблица илюстрира как изборът на дизайн на прекъсвач за високо напрежение може да повлияе на трите стълба, демонстрирайки присъщите компромиси.

Често задавани въпроси (FAQ)

Въпрос 1: Каква е типичната продължителност на живота на прекъсвача за високо напрежение и какви фактори влияят върху неговата дълготрайност?

Отговор: Висококачественият прекъсвач за високо напрежение, като тези, произведени от Lugao Power Co., Ltd., обикновено има проектен живот от 30 до 40 години. Действителният живот зависи от няколко фактора: броя на прекъсванията на тока на повреда (което влошава дъгообразните контакти), честотата на механичните операции (което засяга механизма), околната среда (корозия, температура) и качеството на поддръжката. Добре поддържан елегазов прекъсвач с ограничен брой повреди може лесно да надхвърли проектния си живот. Нашите прекъсвачи са проектирани със сменяеми дъгови контакти, за да позволят рентабилно удължаване на живота. Редовното наблюдение на състоянието и поддръжката са ключови за максимизиране на експлоатационния живот.

Въпрос 2: Как прекъсвачът за високо напрежение се справя с повреда с постоянен ток (DC), която няма естествено преминаване през нулата?

Отговор: Прекъсвачът за високо напрежение е предназначен основно за променливотокови системи, където токът естествено преминава нула два пъти на цикъл. DC системите нямат тази естествена нула, което прави прекъсването много по-трудно. За DC повреди прекъсвачът трябва да принуди нулев ток. Това обикновено се постига в системи с високо напрежение DC (HVDC), използващи специален HVDC прекъсвач, който използва различен механизъм за прекъсване, като например хибриден подход, използващ силова електроника за принудително нулиране на тока, комбиниран с механичен превключвател за изолиране на повредата. Нашата фабрика произвежда специализирани прекъсвачи за високо напрежение за HVDC приложения, които включват тези напреднали технологии.

Въпрос 3: Каква е разликата между конфигурацията на прекъсвача на мъртвия резервоар и активния резервоар?

Отговор: В прекъсвач на резервоара прекъсвачът е поставен в заземен метален корпус. Това осигурява ясно предимство в безопасността, тъй като високото напрежение е затворено и корпусът е със земен потенциал. В прекъсвач на резервоар под напрежение, прекъсвачът е разположен на високо напрежение и резервоарът не е заземен. Разрушителите на мъртвите резервоари обикновено са по-лесни за поддръжка и предлагат повече гъвкавост на дизайна, но са по-тежки и по-скъпи. Прекъсвачите на живи резервоари са по-леки и имат по-ниски диелектрични загуби, което ги прави по-ефективни за някои приложения. И двата дизайна се произвеждат от нашата фабрика в Lugao Power Co., Ltd., предоставяйки на нашите клиенти избор въз основа на техните специфични изисквания.

Въпрос 4: Какви са потенциалните опасения за околната среда с елегазовите прекъсвачи и как се решават?

Отговор: SF6 има висок потенциал за глобално затопляне (GWP), което го прави мощен парников газ. Промишлеността работи активно за намаляване на емисиите на SF6 чрез подобрено уплътняване, по-строги процедури за работа с газ и разработване на алтернативни газове. Нашата фабрика в Lugao Power Co., Ltd. е внедрила програма за минимизиране на изтичането на SF6 с нива под 0,1% годишно. Освен това, ние активно разработваме прекъсвачи за високо напрежение, използвайки екологично ефективни алтернативи, като AirPlus (смес от газове със значително намален GWP), за да предоставим на нашите клиенти по-устойчиво решение. Преходът към тези алтернативи е ключов приоритет за нашите изследователски и развойни усилия.

Въпрос 5: Как да изчисля необходимата мощност на прекъсване при късо съединение за прекъсвач в моята подстанция?

Отговор: Необходимата мощност на прекъсване при късо съединение се определя от максималния ток на повреда, който може да тече в точката на монтаж на прекъсвача. Това изисква подробно проучване на енергийната система, което взема предвид импеданса на източника, импеданса на трансформатора и конфигурацията на мрежата. Проучването ще изчисли симетричния ток на късо съединение (kA) и съотношението X/R, което определя DC компонента на тока на повреда. Номиналният ток на прекъсване при късо съединение на прекъсвача трябва да бъде по-голям от този изчислен ток и той трябва да може да прекъсва пълния асиметричен ток на повреда. Инженерният екип на нашата фабрика може да помогне с това изчисление и да предостави експертен съвет относно подходящия прекъсвач за високо напрежение за вашето приложение.

Заключение: Бъдещето на дизайна на прекъсвачи

Прекъсвачът за високо напрежение е шедьовър на инженерството, който трябва постоянно да балансира конкуриращите се изисквания за надеждност, ефективност и безопасност. Този баланс се постига чрез внимателен подбор на материали, механичен дизайн и системна интеграция. Тъй като енергийните системи се развиват към по-голяма сложност, с повече възобновяеми енергийни източници, разпределено производство и DC междусистемни връзки, изискванията към прекъсвача само ще нарастват. Бъдещето на високоволтовите прекъсвачи се крие в интегрирането на интелигентни технологии, позволяващи поддръжка, базирана на състоянието, оптимизация на производителността в реално време и безпроблемна интеграция в цифровата мрежа. Скромният превключвател, който защитава мрежата, се превръща в усъвършенстван, интелигентен възел.

Lugao Power Co., Ltd. е посветен на ръководенето на тази еволюция. Нашият ангажимент към научноизследователска и развойна дейност гарантира, че нашите високоволтови прекъсвачи са в челните редици на технологиите, предлагайки на нашите клиенти най-добрия баланс между производителност, надеждност и устойчивост. Каним ви да разгледате нашата гама от продукти и да се свържете с нашия инженерен екип, за да обсъдим вашите специфични изисквания за енергийна система. Независимо дали планирате нова абонатна станция, надграждате съществуваща или искате да подобрите ефективността на вашата мрежа, нашият експертен екип е готов да ви помогне.Свържете се с Lugao Power Co., Ltd. днесза да научите повече за нашата широка гама от решения за прекъсвачи за високо напрежение.
