Какви са ключовите съображения при избора на прекъсвачи за високо напрежение?

Изборът на aПрекъсвач за високо напрежениее едно от най-последователните решения, които инженерът на енергийната система ще вземе. Това не е просто възлагане на обществени поръчки; това е стратегически избор, който влияе върху безопасността, надеждността и икономическото представяне на цялата електрическа мрежа в продължение на десетилетия. Лошо избраният прекъсвач за високо напрежение може да доведе до катастрофална повреда на оборудването, продължителни прекъсвания на захранването и значителни финансови загуби. Обратно, добре избраният прекъсвач подобрява стабилността на системата, минимизира времето за престой и осигурява дълъг експлоатационен живот с управляеми изисквания за поддръжка. Предизвикателството е, че процесът на подбор включва сложно взаимодействие на електрически, механични, екологични и икономически фактори. Тази статия предоставя структурирана рамка за насочване на инженерите към това критично решение, като се основава на десетилетия опит в индустрията и практически познания в областта.

Това ръководство ще анализира процеса на подбор, разглеждайки основните параметри, които трябва да бъдат взети под внимание, от основните електрически рейтинги до разширените функции за наблюдение на състоянието, налични сега. Ще проучим доминиращите технологии — SF6, вакуум и нововъзникващите екологично ефективни алтернативи — и ще обсъдим съответните им силни и слаби страни за различни приложения. Ние също така ще обърнем внимание на практическите реалности на монтажа, експлоатацията и поддръжката, като гарантираме, че избраният прекъсвач за високо напрежение не само отговаря на техническите спецификации, но и е в съответствие с оперативните възможности на комуналното или промишленото съоръжение. Чрез разбирането на ключовите съображения, описани в тази статия, инженерите могат да вземат информирани, уверени решения, които гарантират дългосрочната цялост на техните енергийни системи. Нашата фабрика вLugao Power Co., Ltd.произвежда високоволтови прекъсвачи повече от две десетилетия и сме събрали тези знания от нашия богат опит в предоставянето на решения на клиенти по целия свят.

Съдържание

• 1. Фондацията: Какви са критичните електрически оценки?
• 2. Технологичното решение: Коя прекъсваща среда е подходяща за вас?
• 3. Съображения за околната среда и монтаж: Къде ще работи?
• 4. Икономиката на собствеността: Отвъд покупната цена
• 5. Поддържане на бъдещето: Как ще поддържате и наблюдавате прекъсвача?
• Честоy Задавани въпроси (ЧЗВ)
• Заключение и следващи стъпки

1. Фондацията: Какви са критичните електрически оценки?

Представете си инженер на подстанция, на когото е възложено да модернизира разпределителна станция 145 kV. Проектът изисква нов прекъсвач за високо напрежение за защита на критична преносна линия. Съществуващата инфраструктура включва трансформатор с мощност 40 MVA, а нивото на повреда в шината е изчислено на 40 kA. Процесът на избор започва с поредица от основни електрически оценки, които определят възможностите на прекъсвача. Тези оценки не са произволни числа; те са математическият израз на способността на прекъсвача да работи безопасно и надеждно в електрическата среда на енергийната система. Инженерът трябва щателно да оцени всяка оценка, за да се увери, че избраното устройство не е под или над спецификация. Следната таблица представя основните електрически характеристики и тяхното практическо значение.

Номиналното напрежение е в основата на избора. Това е максималното непрекъснато напрежение, което прекъсвачът за високо напрежение може да издържи. За система от 145 kV, прекъсвачът трябва да бъде номинален за поне 145 kV. Важно е обаче да се вземе предвид и максималното работно напрежение, което може да бъде малко по-високо от номиналното напрежение. Номиналният ток трябва да е достатъчен, за да поеме нормалния товар, с резерв за бъдещ растеж. Токът на прекъсване на късо съединение обаче е най-критичният рейтинг на безопасност. Той определя максималния ток на повреда, който прекъсвачът за високо напрежение може безопасно да прекъсне. Ако този рейтинг е твърде нисък, прекъсвачът може да се повреди катастрофално в случай на повреда. В Lugao Power Co., Ltd., ние предлагаме гама от прекъсвачи за високо напрежение с различни мощности на прекъсване на късо съединение, за да отговарят на различните системни изисквания, като се гарантира, че устройството не е нито над спецификация, нито под спецификация.

TRV е може би най-фината, но също толкова важна оценка. Когато прекъсвачът прекъсне повреда, се появява преходно напрежение през отварящите контакти. Този TRV се характеризира със своята амплитуда, скорост на нарастване и честота. Прекъсвачът за високо напрежение трябва да бъде проектиран да издържа на TRV без повторно запалване на дъгата. TRV се определя от импеданса на системата и точката на вълната, в която възниква прекъсването. За конкретно приложение TRV трябва да бъде изчислено или получено от системните изследвания и сравнено с номиналната TRV способност на прекъсвача. Инженерният екип на нашата фабрика осигурява подкрепа при оценката на тези сложни параметри, като помага на клиентите да изберат прекъсвач за високо напрежение, който е перфектно съчетан с преходните характеристики на тяхната специфична мрежа.

2. Технологичното решение: Коя прекъсваща среда е подходяща за вас?

След като са определени електрическите номинални стойности, инженерът е изправен пред фундаментално технологично решение: какъв тип прекъсваща среда трябва да използва прекъсвачът за високо напрежение? Пазарът е доминиран от три основни технологии: SF6 газ, вакуум и масло. Маслените прекъсвачи обаче са все по-рядко срещани в новите инсталации и индустрията активно разработва екологично ефективни алтернативи. Всяка технология има различни характеристики, които я правят подходяща за различни приложения. Решението не е просто въпрос на цена; включва оценка на производителността, въздействието върху околната среда, нуждите от поддръжка и специфичните работни условия на инсталацията. Нека разгледаме подробно всяка от ключовите технологии.

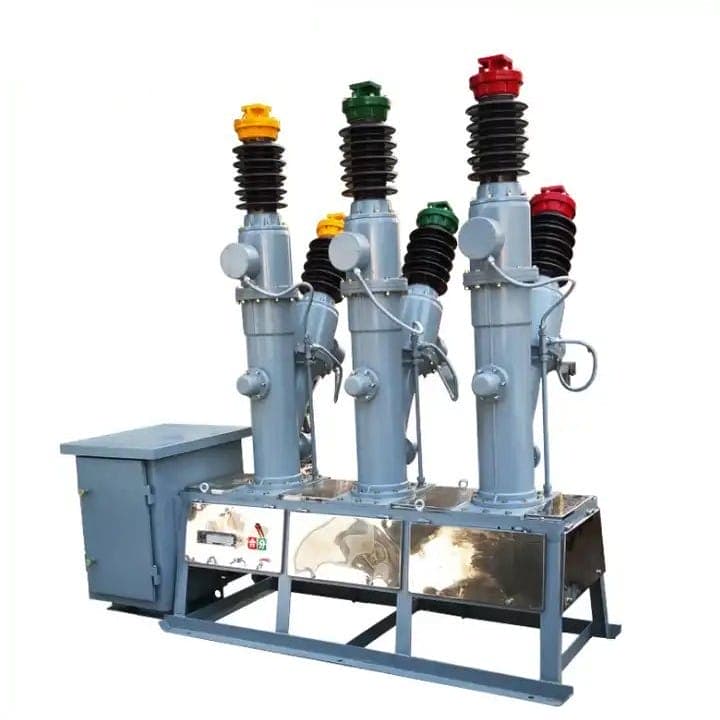

SF6 прекъсвачиса доминиращата технология за приложения с високо напрежение (72,5 kV и повече). Те използват газ серен хексафлуорид (SF6) като изолираща и дъгогасителна среда. SF6 е силно електроотрицателен, което означава, че абсорбира свободни електрони от дъгата, като бързо дейонизира празнината и предотвратява повторно запалване на дъгата. Това свойство прави елегазовите прекъсвачи изключително ефективни при прекъсване на токове на повреда, с висок токопреносим капацитет и кратки времена на прекъсване. Освен това са компактни и изискват по-малко пространство от другите технологии. Въпреки това, SF6 е мощен парников газ с потенциал за глобално затопляне (GWP) 23 500 пъти по-голям от CO2. Това доведе до засилен контрол и регулации относно употребата му. Нашата фабрика в Лугао е разработила гама от елегазови прекъсвачи за високо напрежение с нива на утечка от по-малко от 0,1% годишно, което значително намалява тяхното въздействие върху околната среда.

Вакуумни прекъсвачиса доминиращата технология за приложения със средно напрежение (до 40,5 kV). Те използват вакуум като прекъсваща среда. Когато контактите се разделят, дъгата е ограничена във вакуумния прекъсвач. Дъгата изгасва при първия нулев ток, тъй като вакуумът не осигурява проводящ път за повторно запалване на дъгата. Вакуумните къртачи са много надеждни, изискват много малко поддръжка и са екологични. Те обаче не могат да се използват при по-високи напрежения, тъй като диелектричната якост на вакуумния прекъсвач е ограничена. Те също са чувствителни към пренапрежения, като тези, причинени от превключване на ненатоварени трансформатори. За приложения с високо напрежение единичен вакуумен прекъсвач е недостатъчен и ще са необходими множество прекъсвачи в серия, което увеличава сложността и цената.

Екологично ефективни алтернативисе появяват като отговор на опасенията за околната среда на SF6. Тези технологии използват газове с много по-нисък GWP, като AirPlus (смес от азот и кислород със следи от флуорокетони) или други синтетични газове. Тези газове предлагат подобни диелектрични и дъгогасителни характеристики като SF6, но с GWP, който е 100 до 2000 пъти по-нисък. Това е значително предимство за комуналните услуги и индустриите, които се стремят да намалят своя въглероден отпечатък. Въпреки това, тези алтернативи все още не са толкова широко възприети като SF6 и може да изискват по-големи прекъсвачи или различни механични конструкции. Нашата фабрика активно разработва прекъсвачи за високо напрежение, използвайки екологично ефективни газове, гарантирайки на нашите клиенти жизнеспособен и екологично отговорен път напред.

Следната таблица предоставя кратко резюме на основните съображения за всяка технология.

3. Съображения за околната среда и монтаж: Къде ще работи?

Физическата среда, в която ще бъде инсталиран прекъсвач за високо напрежение, е критичен фактор при избора му. Същият прекъсвач, който работи безупречно в закрита подстанция с контролиран климат, може да се повреди преждевременно в крайбрежна среда със солени пръски или в пустинна среда с екстремни горещини и прах. Инженерите трябва да оценят условията на околната среда на предложеното място за монтаж и да ги съпоставят с подходящия дизайн на прекъсвача. Ключовите фактори на околната среда, които трябва да се имат предвид, са: температура на околната среда, влажност, надморска височина, ниво на замърсяване, сеизмична активност и наличие на корозивни агенти. Всеки от тези фактори може значително да повлияе на надеждността и дълготрайността на високоволтовия прекъсвач.

температурае основна грижа. Работният механизъм, изолационният газ (в случай на SF6 или екологично ефективни алтернативи) и диелектричните свойства на изолацията зависят от температурата. Газът SF6, например, ще се втечни при ниски температури (приблизително -25°C при 5 бара), което намалява неговата изолационна и прекъсваща способност. За да се справят с това, SF6 прекъсвачите, инсталирани в студен климат, са оборудвани с нагреватели и системи за наблюдение на плътността на газа, които откриват спадове на налягането на газа, причинени от втечняване. По същия начин екстремната топлина може да ускори стареенето на изолационните материали и да увеличи износването на механичните компоненти. Нашата фабрика предлага прекъсвачи за високо напрежение с широка гама от опции за работна температура, включително пакети за студено време за инсталации в арктически условия.

Надморска височинае друг важен фактор. С увеличаване на надморската височина налягането на въздуха намалява, което намалява диелектричната якост на въздуха. За външни инсталации над 1000 метра изолационните разстояния трябва да бъдат увеличени. За SF6 прекъсвачите налягането на газа обикновено се регулира, за да компенсира пониженото атмосферно налягане.Замърсяванеот промишлени зони, крайбрежни региони или селскостопански зони може да доведе до натрупване на проводими замърсители върху изолаторите, увеличавайки риска от външни пламъци. Това се решава чрез определяне на изолатори с по-голямо разстояние на пълзене или чрез прилагане на покрития против замърсяване. Нашата фабрика в Лугао предоставя прекъсвачи за високо напрежение с персонализирани нива на изолация, за да отговарят на специфичните изисквания за клас на замърсяване на мястото на инсталиране.

Сеизмична активносттрябва да се има предвид в райони, склонни към земетресения. Прекъсвачът за високо напрежение трябва да може да издържа на динамичните натоварвания, генерирани от сеизмично събитие. Това включва проектиране на опорната структура и осигуряване на механичните компоненти на къртача, които могат да издържат на наложеното ускорение. Корозивните среди, като тези в близост до крайбрежните райони или в химическите заводи, изискват специално внимание при избора на материал. Закопчалките от неръждаема стомана, устойчивите на корозия покрития на корпуса и внимателното уплътняване на всички компоненти са от съществено значение за предотвратяване на преждевременна повреда. Чрез внимателно оценяване на тези фактори на околната среда, инженерите могат да изберат прекъсвач за високо напрежение, който е не само електрически подходящ, но и достатъчно физически здрав, за да издържи суровостта на работната среда.

4. Икономиката на собствеността: Отвъд покупната цена

Първоначалната покупна цена на прекъсвач за високо напрежение често е най-видимата цена, но е само малка част от общата цена на притежание през експлоатационния живот на устройството. Цялостният икономически анализ трябва да вземе предвид не само покупната цена, но и разходите за инсталиране, текущата поддръжка и оперативните разходи, както и разходите за евентуално изхвърляне или подмяна. Изборът на къртач с по-високи първоначални разходи, но по-ниски изисквания за поддръжка може да бъде значително по-икономичен в дългосрочен план. Обратно, изборът на евтин, нискокачествен прекъсвач може да доведе до чести повреди, високи разходи за поддръжка и скъпи престои. Икономическото решение трябва да се основава на анализ на разходите през жизнения цикъл, който отразява специфичния оперативен контекст на инсталацията.

Разходи за монтажможе да варира значително в зависимост от типа и конструкцията на високоволтовия прекъсвач. Прекъсвачите SF6 изискват специализирано оборудване за обработка на газ и обучен персонал за монтаж, което увеличава разходите. Вакуумните прекъсвачи обикновено са по-лесни за инсталиране.Разходи за поддръжкаса значителен компонент от разходите за жизнения цикъл. Прекъсвачите SF6 изискват периодична поддръжка, включително проверки на налягането на газа, износването на контактите и механичната работа. Процедурите за работа с газ трябва да се спазват стриктно. Вакуумните прекъсвачи, напротив, са запечатани за цял живот и изискват много малко поддръжка. Честотата на поддръжката и цената на резервните части трябва да бъдат включени в икономическия анализ.

Оперативни разходивключват загубите на енергия в главните контакти на прекъсвача, които обикновено са малки, но не за пренебрегване.Разходи за престойса може би най-значимата променлива. В много индустрии един час престой може да струва десетки хиляди долари загубено производство. По-надежден прекъсвач за високо напрежение с по-ниска вероятност от повреда може да осигури значителна икономическа полза чрез намаляване на риска от скъпи прекъсвания. За да помогне на клиентите с този анализ, нашата фабрика в Lugao Power Co., Ltd. предлага услуга за оценка на разходите през жизнения цикъл, която осигурява подробно сравнение на общата цена на притежание за различни опции за прекъсвачи.

5. Поддържане на бъдещето: Как ще поддържате и наблюдавате прекъсвача?

Изборът на прекъсвач за високо напрежение не е решение, което приключва, когато устройството се захранва. Дългосрочната работа и надеждността на прекъсвача зависят от добре планирана стратегия за поддръжка и мониторинг. Изискванията за поддръжка варират в зависимост от технологията, но проактивният подход е от съществено значение за осигуряване на десетилетия надеждно обслужване. Тенденцията в индустрията се насочва към поддръжка, базирана на състоянието, която използва непрекъснато наблюдение на ключовите параметри на прекъсвача за високо напрежение, за да предвиди кога е необходима поддръжка, вместо да разчита на фиксиран график. Този подход максимизира наличността на прекъсвача и минимизира риска от неочаквани повреди.

Ключовите параметри, които трябва да се наблюдават, включват: времето на работния механизъм, хода и съпротивлението на контакта, плътността и налягането на SF6 газа, температурата на критичните компоненти и изправността на електрическата верига. Модерният прекъсвач за високо напрежение може да бъде оборудван със сензори, които непрекъснато наблюдават тези параметри и ги докладват на централна система за управление. Това позволява на екипите за поддръжка да идентифицират проблемите рано, преди да станат сериозни. Нашите фабрични продукти за високоволтови прекъсвачи са съвместими с набор от системи за наблюдение на състоянието, което позволява на нашите клиенти да прилагат стратегия за поддръжка, базирана на състоянието. Ние също така предоставяме цялостно обучение за персонала по поддръжката относно проверката, тестването и ремонта на нашето оборудване.

Често задавани въпроси (FAQ)

Въпрос 1: Как да определя правилната мощност на прекъсване при късо съединение за моето приложение?

Отговор: Капацитетът на прекъсване при късо съединение трябва да бъде равен или по-голям от максималния изчислен ток на повреда в точката на монтаж на прекъсвача. Това се определя от подробно проучване на енергийната система, което взема предвид източниците на ток на повреда (генератори, мрежа), импеданса на трансформаторите, преносните линии и кабелите и конфигурацията на системата. Изследването ще даде стойност за симетричния ток на късо съединение (kA) и съотношението X/R, което определя асиметричния ток. Номиналният ток на прекъсване на късо съединение на прекъсвача, който е симетрична стойност, трябва да бъде по-голям от изчисления симетричен ток и прекъсвачът също трябва да може да прекъсва асиметричния ток. Нашият инженерен екип в Lugao Power Co., Ltd. може да помогне с това изчисление.

Въпрос 2: Каква е разликата между прекъсвач на електрическата верига на мъртвия резервоар и активен прекъсвач на резервоара?

Отговор: В автоматичен прекъсвач за високо напрежение, прекъсвачът е поставен в заземен метален корпус. Това осигурява ясно предимство в безопасността, тъй като високото напрежение е затворено и корпусът е със земен потенциал. Те обикновено са по-лесни за поддръжка и предлагат повече гъвкавост на дизайна за допълнително оборудване като CT. При прекъсвач на резервоар под напрежение, прекъсвачът е разположен под високо напрежение и резервоарът не е заземен. Прекъсвачите на живи резервоари са по-леки и имат по-ниски диелектрични загуби, което ги прави по-ефективни за някои приложения. Изборът зависи от конкретния дизайн на подстанцията и инженерната философия на предприятието.

Въпрос 3: Как да избера между SF6 прекъсвач и екологично ефективна алтернатива?

Отговор: Изборът зависи от изискванията на приложението и екологичните приоритети на оператора. Прекъсвачите SF6 имат доказан опит с висока надеждност и отлична способност за прекъсване и се предлагат за всички нива на напрежение. Екологично ефективни алтернативи, като AirPlus, предлагат значително по-нисък GWP, което ги прави привлекателни за организации, ангажирани с устойчивостта. Въпреки това, тези алтернативи може да имат по-висока първоначална цена и може да не са налични за всички нива на напрежение. Нашата фабрика в Lugao Power Co., Ltd. предлага както SF6, така и екологично ефективни опции, позволявайки на нашите клиенти да направят избор, който балансира производителност, цена и отговорност към околната среда.

Въпрос 4: Какво е значението на напрежението за преходно възстановяване (TRV) при избора на прекъсвач?

Отговор: TRV е напрежението, което се появява през контактите на високоволтовия прекъсвач веднага след прекъсване на дъгата. TRV може да бъде сложен, с висока скорост на нарастване и пикова стойност и зависи от индуктивността и капацитета на системата. Прекъсвачът за високо напрежение трябва да може да издържи на TRV без повторно задействане. Това е критичен фактор при определяне на способността за прекъсване, особено за прекъсвачи, разположени в близост до трансформатори или реактори. Инженерният екип на нашата фабрика може да помогне при оценката на изискванията за TRV за вашето конкретно приложение и да избере прекъсвач с подходяща номинална способност за TRV.

Въпрос 5: Колко често трябва да се поддържа прекъсвач за високо напрежение?

Отговор: Честотата на поддръжка зависи от вида на прекъсвача и условията на работа. Прекъсвачите SF6 обикновено изискват проверка и поддръжка на интервали от 5-10 години, в зависимост от препоръките на производителя и броя на операциите. Поддръжката включва проверка на плътността на газа, износването на контакта и работния механизъм. С интегрирането на системи за мониторинг на състоянието можем да преминем към подход за поддръжка, базиран на състоянието, при който поддръжката се извършва само когато данните от мониторинга показват необходимост.

Заключение: Направете правилния избор за надеждно бъдеще

Изборът на правилния прекъсвач за високо напрежение е критично инженерно решение, което влияе върху безопасността, надеждността и икономическите показатели на енергийната система в продължение на десетилетия. Чрез внимателно обмисляне на електрическите рейтинги, технологичните опции, факторите на околната среда, разходите за жизнения цикъл и стратегиите за поддръжка, инженерите могат да направят информиран избор, който гарантира дългосрочната цялост на тяхната мрежа. Решението изисква задълбочено разбиране на изискванията на приложението и задълбочена оценка на наличните опции. В Lugao Power Co., Ltd. ние се ангажираме да подкрепяме нашите клиенти през целия процес на подбор, като предоставяме експертни насоки, надеждни продукти и цялостна следпродажбена поддръжка.
