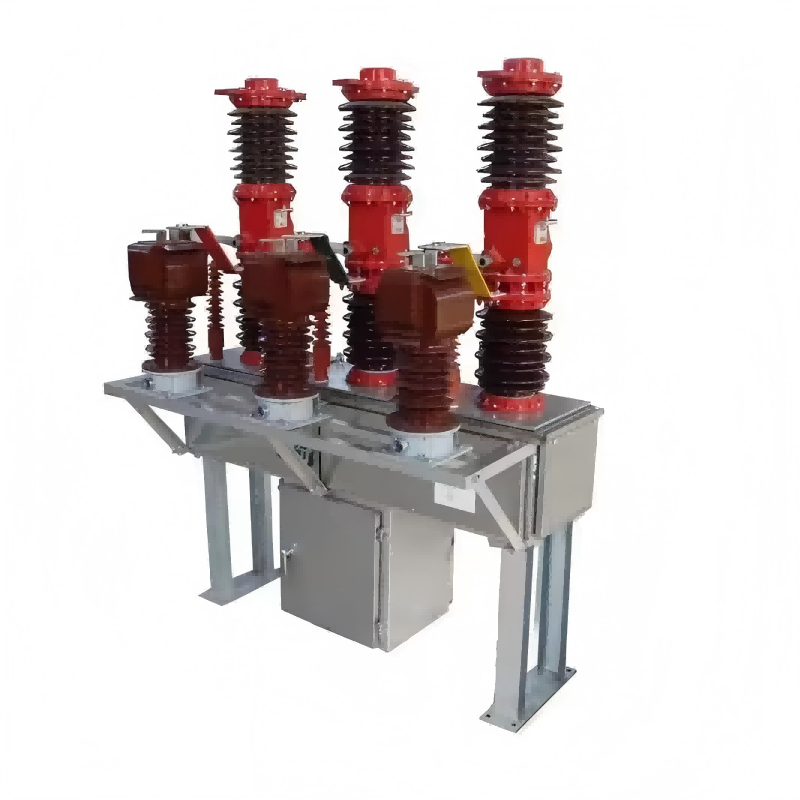

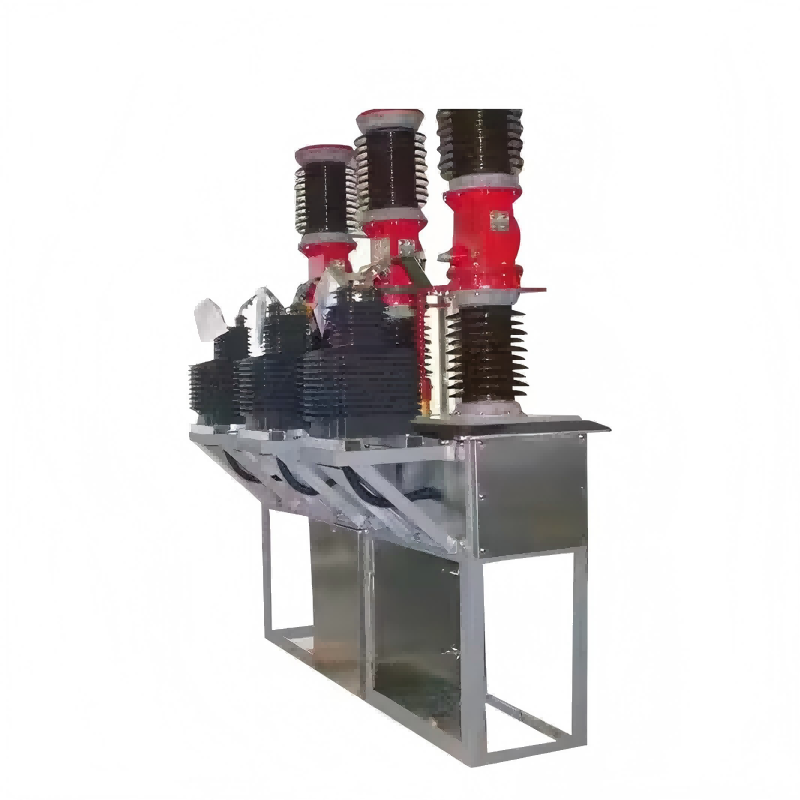

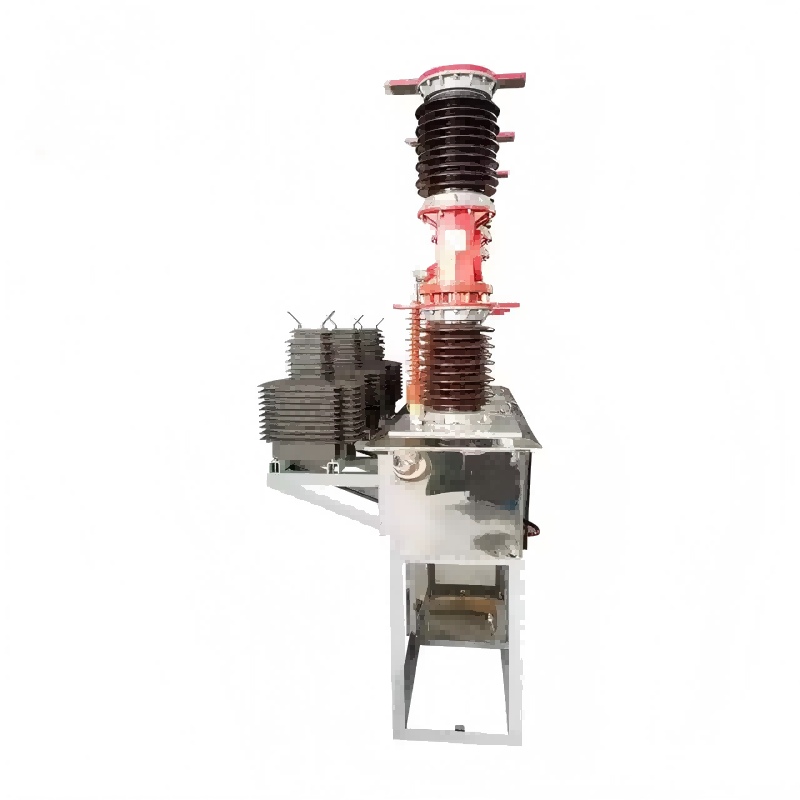

Трифазна високо напрежение 35kV 40,5kV вакуумна верига с трансформатор с трансформатор

Независимо разработеното и произведено трифазно високо напрежение на Lugao 35kV 40,5kV прекъсвач на вакуумната верига с трансформатор е подходящ за междуградски мрежи за разпределение на мощността, като гарантира безопасното действие на електрическата мрежа и осигурява защита от късо съединение. Той има добри показатели за уплътняване и е лесен за инсталиране и поддръжка. Той е похвален от клиентите у дома и в чужбина.

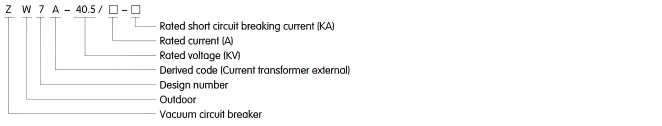

Модел:ZW7-40.5

Изпратете запитване

Описание на продукта

Въведение на продукта

Серията ZW7-40,5 серии на външни вакуумни прекъсвачи на веригата са проектирани за използване в трифазни енергийни системи, работещи при 50 Hz и номинално напрежение от 40,5 kV. Те се използват за изключване и свързване на ток на натоварване, ток на претоварване и ток на късо съединение.

Спецификация

№	Описание			единица	данни
1	Номинално напрежение			Kv	40.5
2	Ниво на оценка	1мин честота на мощността издържа на напрежение	Сух тест	Kv	95
		1мин честота на мощността издържа на напрежение	Мокър тест		80
		Светкавичен импулс издържа на напрежение (пик)			185
3	Оценен ток			A	1250 ； 1600 ； 2500
4	Номинална тока с късо съединение			The	20 ； 25 ； 31.5
5	Номинална експлоатационна последователност				O-0.3S-Co- 180S-CO
6	Номинална оценка на цикъла на тока на късо съединение			Bout	12
7	Номинален ток за затваряне на късо съединение (пикова стойност)			The	50; 63; 80
8	Номинален връх издържа на ток			The	50; 63; 80
9	Оценен късо съединение издържа на ток			The	20; 25; 31.5
10	Оценена продължителност на късо съединение			S	4
11	Контакт разстояние за отваряне			Мм	22 ± 2
12	Контакт разстояние за отваряне			Мм	4 ± 1
13	Средна скорост на пътуване			M/s	1,5 ± 0,2
14	Средна скорост на затваряне			M/s	0,7 ± 0,2
15	Свържете се с времето за отскачане			MS	≤2
16	Трифазен основен прекъсвач (SUB) Разлика в синхронизация на синхронизация			MS	≤2
17	Време за затваряне			MS	≤150
18	Време за пътуване			MS	≤60
19	Механичен живот			Bout	10000
20	Номинално работно напрежение - напрежение на спомагателната верига			V	DC110 / 220 AC110 / 220
21	DC устойчивост на всяка фазова верига (с изключение на трансформатора)			Бебе	≤100
22	Тегло			Kg	800

Нормална работна среда

• Температура на околния въздух: Горна граница +40 ° C, долна граница -30 ° C (общи зони), -40 ° C (надморска височина в студени зони);

• Надморска височина: ≤ 1000m (С увеличаване на височината нивото на номиналната изолация се увеличава съответно);

• Вечер налягане на вятъра: Не повече от 700PA (еквивалентно на скоростта на вятъра от 34 м/сек);

• сеизмична интензивност: не повече от 8 ° C;

• степен на замърсяване: ниво IV;

• Максимална дневна разлика в температурата: Не повече от 25 ° C

Подробности за продукта
