Как рейтингите на напрежението влияят върху производителността на главния модул на пръстена?

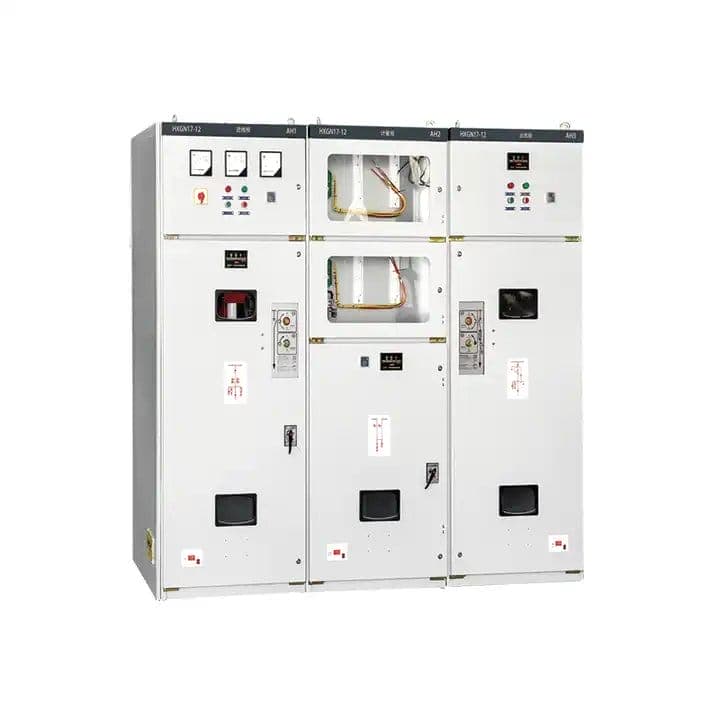

Номиналните стойности на напрежението не са просто спецификация върху табелката с данни; те са крайъгълният камък наПръстен Основен модул(RMU) производителност, безопасност и дълголетие. В разпределителните мрежи със средно напрежение (обикновено от 6 kV до 40,5 kV) изборът на RMU с неподходящо напрежение води до катастрофални повреди на изолацията, прекомерно частично разреждане и оперативна нестабилност. В Lugao Power Co., Ltd., нашата фабрика е разработила решения за главния модул на Ring, които точно съответстват на профилите на мрежовото напрежение, като гарантират, че всеки компонент от шините до вакуумните прекъсвачи работи в своя оптимален прозорец на електрическо напрежение. Тази статия обяснява защо стойностите на напрежението определят диелектричната якост, капацитета на прекъсване при натоварване и устойчивостта на грешки.

За мениджърите на комунални услуги и инженерите на промишлени съоръжения, разбирането на връзката между номиналното напрежение на системата и възможностите за издържане на RMU предотвратява скъпи престои. Пръстенообразен основен модул, проектиран за 12kV, приложен към 24kV система, ще изпита двойно напрежение от предвиденото електрическо поле, ускорявайки стареенето на изолацията и повишавайки риска от фазова дъга. Обратно, прекомерното спецификиране на RMU за мрежа с по-ниско напрежение води до загуба на капиталови разходи. Нашата фабрика в Lugao Power Co., Ltd. изгражда адаптивни RMU с проверени номинални стойности на напрежението, съвместими със стандартите IEC 62271-200 и GB/T 3906. Това изчерпателно ръководство разгражда как номиналните стойности на напрежението влияят на всеки параметър на производителността, подкрепени от нашите вътрешни данни от тестове и опит на място.

Справочник

Защо рейтингът на напрежението определя диелектричната якост и координацията на изолацията в пръстеновидно основно устройство

Диелектричните характеристики на всеки Ring Main Unit са фундаментално свързани с неговото номинално ниво на напрежение. Номиналното напрежение влияе върху електрическите хлабини, разстоянията на пълзене и вида на изолационната среда (SF6, твърда епоксидна смола или сух въздух). За Ring Main Unit от Lugao Power Co., Ltd., нашата фабрика проектира всяко RMU със специфично издържано напрежение на мощността и импулс на мълния, които корелират директно с максималното работно напрежение на системата. По-долу е дадена подробна разбивка на това как номиналните стойности на напрежението определят праговете на изолация.

• Основно ниво на изолация (BIL):За 12 kV RMU, стандартното издържано напрежение на импулс на мълния е 75 kV пик. За 24kV модул BIL нараства до 125kV. Това увеличение от 66% изисква по-голямо разстояние между фазите и здрави твърди изолационни бариери.
• Начално напрежение при частично разреждане (PDIV):По-високите стойности на напрежение експоненциално увеличават рисковете от частичен разряд. Нашата фабрика тества всеки Ring Main Unit при 1,5x номинално напрежение, за да гарантира, че PDIV остава под 10pC. При 36 kV, PD контролът изисква трислойно епоксидно отливане.
• Хлабина и пълзеща страница:IEC 62271-1 изисква минимално разстояние от 60 mm за 12 kV, но 120 mm за 24 kV. Дизайнът на нашия пръстенов основен модул включва оптимизирано вакуумно леене за намаляване на необходимите хлабини, като същевременно надвишава стандартите.
• Зависимост от налягането на SF6:За газово изолирани RMU, по-високите стойности на напрежение изискват повишена плътност на SF6 газ (0,25 MPa за 12 kV срещу 0,45 MPa за 40,5 kV), за да се поддържа диелектрична твърдост. Lugao Power Co., Ltd. използва непропускливи заварени резервоари от неръждаема стомана.

Нашата фабрика е събрала резултати от тестове от 500+ RMU инсталации. Следващата таблица илюстрира пряката зависимост между номиналното напрежение и ключовите изолационни параметри заLugao Power Co., Ltd.Серия Ring Main Unit.

Изборът на правилното напрежение не е задължителен. Когато Ring Main Unit работи над проектното си напрежение, електрическото дървообработване започва в рамките на две години. Нашата фабрика препоръчва винаги да се определя RMU с номинално напрежение, равно или 10% по-високо от максималното работно напрежение на мрежата. Lugao Power Co., Ltd. предлага персонализирани RMU от 6 kV до 40,5 kV, всеки валидиран чрез тестове за диелектричен тип в нашата сертифицирана лаборатория за високо напрежение.

Как рейтингите на напрежението пряко влияят върху превключването на прекъсване на товара и капацитета за създаване на късо съединение

Ефективността на превключване при прекъсване на товара и капацитетът за създаване на късо съединение на пръстенов главен модул не са статични; те се мащабират с номиналното напрежение. За даден дизайн на физически контакт, увеличаването на номиналното напрежение повишава енергията на дъгата по време на превключващи операции. Нашите фабрични инженери в Lugao Power Co., Ltd. проектираме нашия Ring Main Unit с контактни геометрии, които отчитат напрежението и тока едновременно. Ето как номиналното напрежение влияе върху динамичната производителност.

• Възможност за изгасване на дъгата:При 12kV превключвателят за прекъсване на товара трябва да гаси дъга от около 250V на mm. При 24 kV напрежението на дъгата се удвоява, което изисква по-бързи скорости на разделяне на контакта и подобрени дъгови улеи. Нашият RMU използва вакуумни прекъсвачи на аксиално магнитно поле за постоянна работа до 40,5 kV.
• Създаващ капацитет (пиков ток):Стандартите на IEC изискват пръстенното основно устройство да издържа на токове на задействане до 2,5 пъти над номиналния ток на късо съединение. По-високите системни напрежения обаче намаляват допустимия активиращ ток, освен ако не се увеличи контактното налягане. Lugao Power Co., Ltd. използва сребърно-волфрамови контакти, които поддържат ниско контактно съпротивление дори при номинални стойности 40,5kV/1250A.
• Превключване на пренапрежения:При превключване на индуктивни или капацитивни товари RMU с по-високо напрежение генерират по-тежки пренапрежения при повторно запалване. Нашата фабрика оборудва нашия Ring Main Unit с RC демпфери или отводители за пренапрежение за мрежи над 24kV.
• Степен на контактна ерозия:За същия брой операции на прекъсване на товара, 36kV RMU ще разруши контактите 40% по-бързо от 12kV устройство, ако не е правилно проектирано. Нашата фабрика използва контактен материал CuCr50 за минимизиране на ерозията, удължавайки електрическия живот до 10 000 операции.

По-долу е дадена сравнителна таблица, показваща как нашата Lugao Power Co., Ltd. Серията Ring Main Unit поддържа производителност при номинално напрежение, като същевременно отговаря или надвишава изискванията на IEC 62271-100.

Нашата фабрика е извършила над 2000 теста за прекъсване при натоварване на нашето семейство Ring Main Unit. Данните потвърждават, че с оптимизиран дизайн на контакта, 40,5 kV RMU може да постигне подобна надеждност на превключване като 12 kV модул. Lugao Power Co., Ltd. осигурява гарантиран капацитет на задействане и прекъсване на късо съединение за всяко номинално напрежение. За критични приложения като вятърни паркове или центрове за данни нашата фабрика препоръчва избор на RMU с номинално напрежение, което включва 15% граница на безопасност над номиналното мрежово напрежение, за да се приспособят към преходни пренапрежения.

Какво се случва, когато възникнат несъответствия на номиналното напрежение – режими на повреда на полето в основния модул на пръстена

Доказателства на място от сервизния екип на нашата фабрика показват, че несъответствието на номиналното напрежение е втората най-често срещана причина за повреда на главния модул на Ring след неправилна инсталация. Когато RMU, номинален за 12kV, е свързан към 24kV система, последствията следват предвидима прогресия на повредата. Разбирането на тези режими на отказ помага на инженерите да определят правилно от самото начало. Lugao Power Co., Ltd. е документирал повече от 150 случая на несъответствие в световен мащаб.

• Диелектричен пробив (фаза към земя):Напрежението на електрическото поле се удвоява, надвишавайки диелектричната якост на изолацията. В рамките на 6-12 месеца върху епоксидните изолатори се появява карбонизирано проследяване. Нашата фабрика е била свидетел на прекъсвания на втулките на RMU, които са довели до пълна подмяна на разпределителната уредба.
• Вътрешна дъгова повреда:Пренапрежението причинява йонизация на остатъчния въздух в газовите отделения. Дори RMU с изолация от SF6 губят диелектрична способност, ако номиналното напрежение е превишено с 30%. Криминалистичният анализ на нашата фабрика разкри разтопени медни пръски от дъгови повреди в несъответстващи модули.
• Преждевременно стареене на VT/PTs:Трансформаторите на напрежение, проектирани за по-ниски номинални стойности, се насищат магнитно, извличайки прекомерен ток на възбуждане и прегряване. Това води до вторична повреда на изолацията. В един случай PT на 12kV RMU избухна след 8 месеца на 20kV система.
• Повреда на щита на вакуумния прекъсвач:По-високите градиенти на напрежението ускоряват йонното бомбардиране върху парния щит, намалявайки целостта на вакуума. Нашата фабрика установи, че прекъсвач от 12 kV, използван при 24 kV, е загубил вакуум в рамките на 2000 операции вместо номиналните 30 000.
• Проблеми с контролната верига:Капацитивните делители и електронните сензори за напрежение произвеждат неправилни сигнали за защитните релета, което води до неудобно изключване или неуспешно изключване. Lugao Power Co., Ltd. съветва съвпадение на сензорите за напрежение точно с рейтинга на RMU.

За количествено определяне на риска, нашата фабрика извърши ускорени тестове за стареене на проби от основния модул на Ring при 1,2x, 1,5x и 2,0x номинално напрежение. Резултатите са обобщени по-долу.

Нашата фабрика настоятелно препоръчва проверка на максималното напрежение на системата както при нормални, така и при непредвидени условия, преди да изберете Ring Main Unit. Lugao предлага одити на напрежението на място и може да достави RMU с подобрена изолация за мрежи, предразположени към повишаване на напрежението. Не разчитайте само на напрежението на табелката; винаги изисквайте протоколи от диелектрични тестове от производителя.

Как да изберете правилното номинално напрежение на основния модул на пръстена за вашата мрежа

Изборът на оптимално номинално напрежение за Ring Main Unit изисква анализ на номиналното напрежение на мрежата, максималното непрекъснато работно напрежение, преходните нива на пренапрежение и надморската височина. Нашата фабрика в Лугао е разработила систематичен процес на подбор, който гарантира, че RMU ще работи над 30 години. По-долу очертаваме стъпка по стъпка методология, използвана от инженерите на нашите енергийни системи.

• Стъпка 1: Определете най-високото напрежение на системата (Um).За номинална система от 10kV Um обикновено е 12kV. За номинално напрежение 20kV Um е 24kV. Винаги използвайте Um като базово напрежение за RMU.
• Стъпка 2: Отчетете намаляването на надморската височина.Над 1000 м въздушната изолация отслабва. За всеки 100 м над 1000 м, намалете капацитета за номинално напрежение с 1%. Нашата фабрика предоставя RMU с коригирана надморска височина до 4000 m.
• Стъпка 3: Оценете сериозността на пренапрежението от мълния.Региони с високи изокераунични нива (>30 дни с гръмотевична буря/година) изискват RMUs с по-висок BIL. Lugao Power Co., Ltd. предлага подсилена изолация с външни ограничители на пренапрежение.
• Стъпка 4: Обмислете бъдещи надстройки на мрежата.Ако разпределителната мрежа може да бъде надстроена от 12 kV на 24 kV в рамките на 10 години, нашата фабрика препоръчва закупуването на 24 kV RMU, но първоначално да работи при 12 kV. Това гарантира бъдещето на инвестицията.
• Стъпка 5: Проверете съвместимостта на нивото на късо съединение.RMU с по-високо напрежение обикновено имат по-нисък ток на късо съединение за същия физически размер. Уверете се, че номиналният краткотраен ток на RMU (1s) надвишава нивото на повреда на системата.

Нашата фабрика произвежда стандартна матрица за номинално напрежение за нашата продуктова линия Ring Main Unit. Вижте таблицата по-долу за бърз избор.

Нашата фабрика има специализиран екип за инженеринг на приложения, който може да помогне с избора на номинално напрежение за всеки Ring Main Unit. Lugao Power Co., Ltd. също така предоставя персонализирани рейтинги на табелката, които отговарят на нестандартни мрежови напрежения. Винаги изисквайте сертификат за тест за устойчивост на напрежение, преди да финализирате покупката на RMU. Нашата фабрика извършва 100% рутинни диелектрични тестове на всеки доставен RMU.

Обобщение и насоки за действие от Lugao Power Co., Ltd.

Номиналното напрежение е най-критичният електрически параметър, влияещ върху производителността на главния модул на пръстена. От координиране на изолацията до превключване на прекъсване на натоварването и дългосрочна надеждност, правилното номинално напрежение гарантира безопасност, намалява общите разходи за притежание и предотвратява непланирани прекъсвания. Нашата фабрика е обобщила пет ключови извода за инженери и специалисти по доставките.

• Винаги съпоставяйте номиналното напрежение на RMU с най-високото напрежение на системата (Um), а не само номиналното напрежение.
• За мрежи с чести мълнии или комутационни пренапрежения, посочете Ring Main Unit с 20% по-висок BIL от минимално изисквания.
• Никога не работете с RMU над 95% от номиналното му напрежение непрекъснато; частичното разреждане се ускорява драматично отвъд този праг.
• Надморската височина, нивото на замърсяване и температурата на околната среда също оказват влияние върху диелектричните характеристики – консултирайте се с Lugao Power Co., Ltd. за деноминационни криви.
• Инвестирайте във фабрично наблюдавани диелектрични тестове, за да проверите възможностите на RMU за издържане на напрежение преди инсталиране.

Нашата фабрична гама Ring Main Unit включва номинални напрежения от 6 kV до 40,5 kV, като всеки тип е тестван според международните стандарти. Избирайки Lugao Power Co., Ltd., вие получавате достъп до инженерни решения, които увеличават максимално времето за работа на мрежата.Свържете се с нашата фабрика днесза оценка на съвместимостта на напрежението и получете персонализиран RMU лист с данни за вашия конкретен проект.
