Какви са плановете за използване на шкафа за превключване с ниско напрежение с ниско напрежение?

Какви са плановете за използване на шкафа за превключване с ниско напрежение с ниско напрежение?

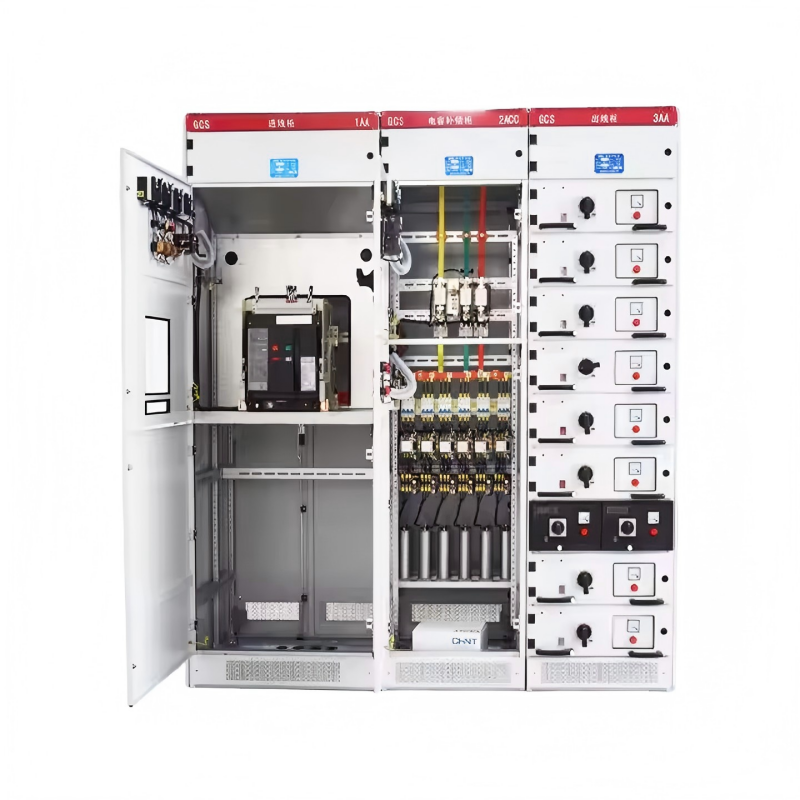

Основен план на веригата

  Основният план на схемата на GCS кабинета има 32 групи и 118 спецификации, с изключение на плановете и спецификациите, получени от промените в контрола и защитата на спомагателните вериги. Тя включва нуждите на производството на енергия, захранването и други потребители на електроенергия, с номинален работен ток от 5000A, подходящ за избор на разпределителни трансформатори от 2500KVA и по -долу. Кабинетите за компенсация на кондензаторите са проектирани да задоволят нуждите на захранването и използването за подобряване на коефициента на захранване, а шкафовете на реактора са проектирани да вземат предвид нуждите на цялостната инвестиция.

План за спомагателна верига

  Има 120 планове за спомагателни вериги в Atlas Atlas на GCS Atlas. Планът на спомагателната верига на операционната част на постояннотоковия постоянен ток се използва главно за системата на централата с ниско напрежение (станция) на подстанциите на електроцентралата. Той е подходящ за системата за растителни растения с ниско напрежение от 200MW и под и 300MW и над единици, общият режим на управление на работната (в готовност) захранваща линия, захранващото устройство и захранващото устройство.

  Спомагателният план на частта за експлоатация на променлив ток се използва главно за системата с ниско напрежение на подстанции във фабрики, мини, предприятия и сгради с висока сграда. Има 6 комбинации, подходящи за управление на операцията с двойно захранване. Няма операция за автоматично хвърляне на режим на готовност за електрическо блокиране, самоизпълнение и други контролни вериги, които могат да се използват директно в инженерния дизайн.

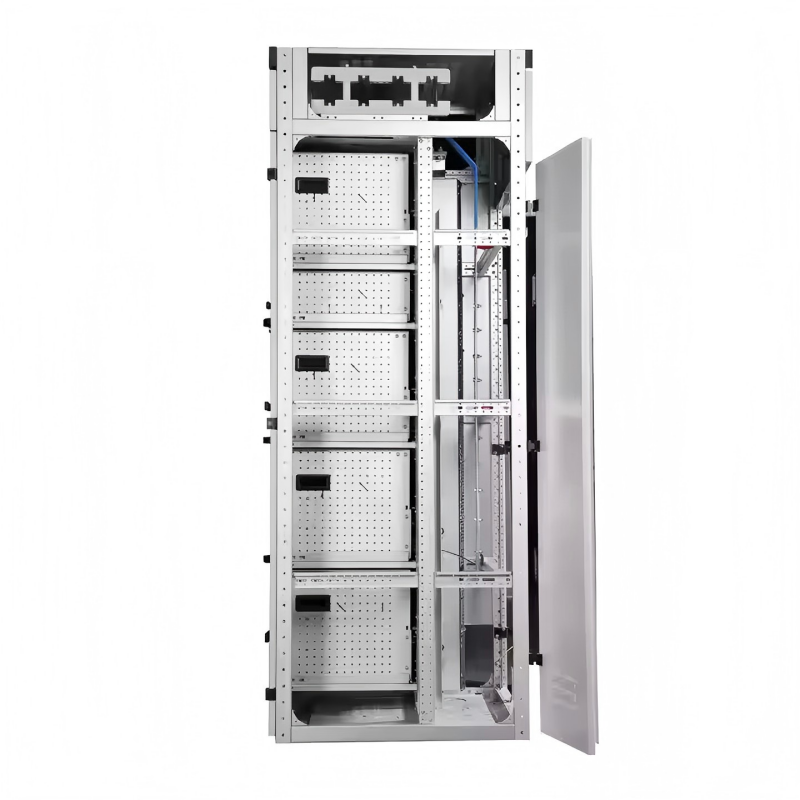

  Захранването на DC Control е DC 220V или 110V, а захранването за управление на променлив ток е AC 380V или 220V. Това е пълен шкаф, съставен от чекмеджета. 220V контролното захранване се извлича от захранването за обществено управление, захранвано от специализирания контролен трансформатор в този кабинет. Захранването за обществено управление използва безземен контролен трансформатор и 24V захранване е запазено за използване, когато са необходими слаби токови сигнални светлини.

  Мястото на инсталацията на ват-часовия метър, методът на въвеждане на сигнала за напрежение и други изисквания за инсталиране и използване е подробно описан в „инструкциите за подготовка“ на диаграмата на спомагателната верига.

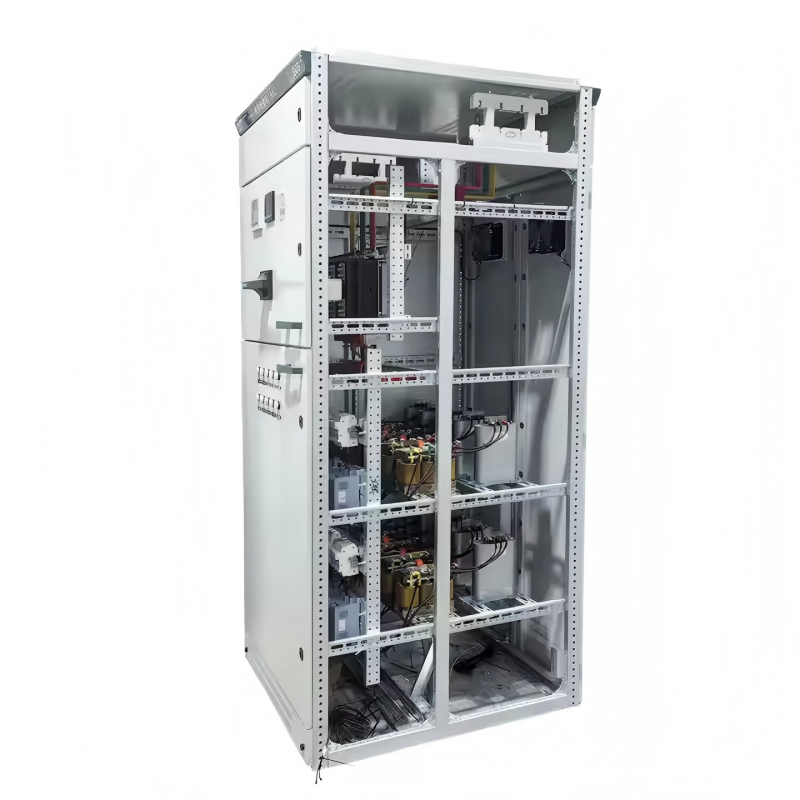

Главна автобусна

За да се подобри динамичната топлинна стабилност на шината и да се подобри температурното покачване на контактната повърхност, цялото оборудване използва твърди медни автобуси от серия TMY-T2. Медните шини са с пълна дължина калай, а и могат да се използват и сребърни медни шини с пълна дължина. Хоризонталната шина и вертикалната шина са инсталирани съответно в стаята за изолиране на шината в шкафа. Неутралната заземяваща шина използва твърда медна лента. Свързан е хоризонталният неутрален заземен проводник или заземяване + неутрален тел (PE + N).

Основен превключвател

За линии за захранване и превключватели на захранващите превключватели от 630A и по -горе серията DW45 е избрана главно, а серията DW48, серията AE, серията 3WE или ME също могат да бъдат избрани. Ако е необходимо, може да бъде избрана и импортираната серия M или F серия.

За превключватели за управление на захранващи и двигатели под 630a, Wang An Selects TG Series и CM1 серия. NM серия, CDM серия, серия TG30 и други формовани превключватели на калъфи.

За да се подобри динамичната стабилност на основната верига, са проектирани специални комбинирани скоби на шината на GCS и изолационни опори. Те са изработени от високоякостни, огнеупорни синтетични материали за възглавници с висока якост на изолация, добра самостоятелна ефективност и уникална структура.

За да се намали повишаването на температурата на преградите, включвате включени и кабелни глави на функционалните единици, е проектиран специален адаптер на шкафа GCS. Адаптерът има голям капацитет и ниско повишаване на температурата.

Ако дизайнерският отдел избере нови електрически компоненти с по -добра производителност и по -напреднала технология според нуждите на потребителя, шкафовете от серията GCS имат добра гъвкавост и няма да създават затруднения в производството и монтажа поради актуализираните електрически компоненти.

Избор на електрически компоненти

Кабинетите на GCS използват основно електрически компоненти с усъвършенствани технологии, показатели за висока производителност и стабилност и използват внесени технологии, които могат да бъдат произведени масово в Китай.
