Какъв е прекъсвачът на вакуумната верига?

Lugao Vacuum Circuit Breaker (VCB) е съществена част от електрическото оборудване в системите за мощност с високо напрежение. Целта е да се отреже тока в случай на неизправност, като по този начин се защити веригата. Вакуумният прекъсвач на Lugao се използва широко в различни промишлени и търговски приложения, особено в средно и високо напрежение приложения, където надеждната и ефективна защита е от решаващо значение. Чрез тази статия Lugao ще ви накара да проучите принципа на работа, ключови компоненти, предимства, приложения и поддръжка на нашите вакуумни прекъсвачи на Lugao, предлагайки представа защо те са се превърнали в популярен избор в електрическите енергийни системи в днешния ден.

Принцип на работа на прекъсвача на вакуумната верига

Основната функция на вакуумния прекъсвач на Lugao е да прекъсне токовете на повреда и да предпазва електрическите вериги от потенциални повреди. Когато се появи неизправност, прекъсвачът на вакуумната верига бързо ще отреже тока, за да предотврати прегряване, огън или други опасни последици. За разлика от други видове прекъсвачи, Lugao вакуумни прекъсвачи гаси дъги във вакуумна камера. Когато контактите вътре в прекъсвача се отделят, между тях ще се образува дъга. При вакуумния прекъсвач на Lugao вакуумът може да предотврати йонизацията и бързо да възстанови изолацията между контактите, така че дъгата може да бъде почти незабавно погасена.

Защо да използвате вакуум?

Вакуумната камера на вакуумния прекъсвач на Lugao е ключът към неговата производителност. Почти няма частици във вакуума и липсата на йонизация затруднява издържането на дъгата. Следователно скоростта на гасенето на дъга е много по -бърза, отколкото във въздуха или газ. Това ефективно прекъсване на тока е една от основните причини, поради които прекъсвачите на вакуумните вериги се използват широко в системите за мощност с високо напрежение.

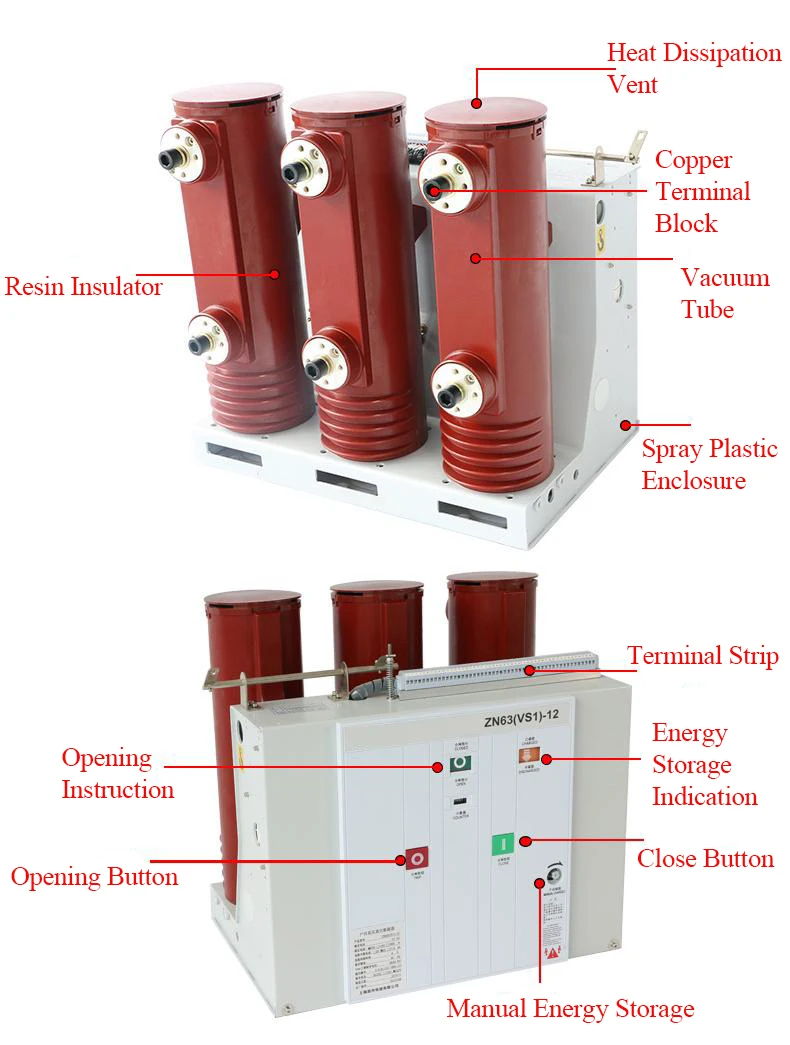

Основни компоненти на вакуумния прекъсвач

1.Вакуум прекъсвач: Вакуумната камера за погасяване на дъгата е сърцевината на вакуумния прекъсвач. Състои се от два контакта, затворени във вакуум. Когато тези два контакта се разделят, камерата за погасяване на вакуумната дъга незабавно ще гаси дъгата във вакуумна среда.

2. Оперативен механизъм:Механизмът на експлоатация е отговорен за отварянето и затварянето на контактите във вакуумната камера за гасене на дъгата. Той може да бъде ръчно или електрически за управление на работата на прекъсвача на вакуумната верига.

3. Изолационен материал:Поради факта, че вакуумните прекъсвачи обикновено се използват за приложения със средно до високо напрежение, изолацията между компонентите е от решаващо значение. За да осигурим безопасна работа при високо напрежение, използваме висококачествени изолационни материали.

4. Жилище: Вакуумните прекъсвачи обикновено се инсталират в здрави заграждения, за да ги предпазят от фактори на околната среда като влага и прах, което може да повлияе на тяхната работа.

Предимства на прекъсвачите на вакуумните вериги

В сравнение с други видове прекъсвачи на вериги, прекъсвачите на вакуумните вериги имат множество предимства, което го прави популярен избор в електроенергийните системи:

1. Висока диелектрична якост: Вакуумната камера на вакуумния прекъсвач има отлична диелектрична якост, така че може да изключи веригите с високо напрежение без риск от срив.

2. Минимална поддръжка:Прекъсвачите на вакуумните вериги имат по -малко движещи се части и изискват минимална поддръжка по време на работа. Това е особено изгодно при отдалечена инсталация или подстанции с високо напрежение, където редовната поддръжка е трудна.

3. Бърза работа: Прекъсвачите на вакуумните вериги работят бързо, което ги прави високоефективни за защита на оборудването от ефектите на повредите. Тази бърза работа свежда до минимум щетите и престоя в най -голяма степен, подобрявайки надеждността на електрическата система.

4. Екологично чист: За разлика от прекъсвачите, изолирани от газ, прекъсвачите на вакуумните вериги не изискват вредни газове като серен хексафлуорид (SF6) по време на работа, което ги прави екологичен прекъсвач.

5. Дълъг служебен живот: Издръжливостта и ефективността на прекъсвачите на вакуумните вериги помагат да удължат експлоатационния си живот. Поради факта, че нивото на вакуум не намалява с течение на времето, тези прекъсвачи могат да поддържат своята ефективност в продължение на много години, като по този начин намаляват необходимостта от честа подмяна.

Приложения на вакуумни прекъсвачи

Вакуумните прекъсвачи могат да се използват в различни случаи, главно за приложения за средно и високо напрежение. Някои общи приложения включват:

1. Генериране на електроенергия: В електроцентралите вакуумните прекъсвачи са от решаващо значение за защита на генератори, трансформатори и друго критично оборудване. Прекъсвачите на вакуумните вериги гарантират, че всички неизправности могат бързо да бъдат прекъснати, за да се предотврати мащабни щети и скъп престой.

2. Подстанции: Вакуумните прекъсвачи се използват широко в подстанции за управление на системи за средно и високо напрежение. Вакуумните прекъсвачи могат бързо и ефективно да отрежат токовете на повредите, което ги прави много подходящи за тези среди.

3. Индустриални настройки: Производствените съоръжения и тежката промишленост разчитат на прекъсвачите на вакуумните вериги, за да предпазят оборудването от ефектите на повредите. Вакуумните прекъсвачи са трайни и изискват ниска поддръжка, което ги прави много подходящи за приложения, които изискват висока надеждност.

4. Търговски сгради: Големите търговски сгради и офис комплекси обикновено използват вакуумни прекъсвачи, за да гарантират безопасността и надеждността на техните електрически системи. Вакуумните прекъсвачи са проектирани да бъдат компактни, ефективни и лесни за интегриране в съществуващата електрическа инфраструктура.

5. Железопътни системи: В железопътната индустрия вакуумните прекъсвачи се използват за защита на захранващите системи, които управляват влаковете. Техният стабилен дизайн и надеждност ги правят подходящи за тази критична инфраструктура.

Поддържане на вакуумни прекъсвачи

Значителна характеристика на прекъсвачите на вакуумните вериги са техните изключително ниски изисквания за поддръжка. Редовните проверки и поддръжка обаче могат да осигурят оптимален производителност и живот на обслужването. Основните методи за поддържане на вакуумните прекъсвачи включват:

1. Проверка на контактите: Въпреки че износването на вакуумните прекъсвачи е минимално, все пак е необходимо да се провери за всички признаци на корозия на контактите. Навременната подмяна на износени контакти помага да се поддържа ефективността на прекъсвачите.

2. Проверка на целостта на вакуум: Вакуумът в камерата за погасяване на дъгата трябва да се поддържа непокътнат, за да се осигури надеждно гасене на дъга. Препоръчва се редовно да се тества целостта на вакуума, за да се провери дали няма течове или деградация.

3. Тест за механична работа: Необходимо е редовно тестване на работен механизъм, за да се осигури гладко отваряне и затваряне на вакуумния прекъсвач. Механичните компоненти трябва редовно да се смазват, за да се предотврати износване.

4. Електрически тестове: Редовното електрическо изпитване, като устойчивост на изолация и тестване на съпротивлението на контакт, може да помогне за идентифициране на всички потенциални проблеми във вакуумните прекъсвачи.

Сравнение с други видове прекъсвачи

За да разберете уникалната стойност на прекъсвача на вакуумната верига, е полезно да го сравните с други видове прекъсвачи, като прекъсвачи на въздушни вериги и прекъсвачи, изолирани от газ.

- прекъсвач на въздушната верига (ACB):

Прекъсвачите на въздушните вериги разчитат на атмосферния въздух, за да гасят дъгата, което ги прави по-малко ефективни за приложения с високо напрежение в сравнение с вакуумните прекъсвачи. Вакуумните прекъсвачи имат по -висока диелектрична якост, което им позволява по -ефективно да се справят с по -високите напрежения.

- газо-изолиран прекъсвач (GCB):

Газо-изолираните прекъсвачи често използват SF6 газ, за ​​да гасят дъгата. Въпреки че е ефективен, SF6 е мощен парников газ, а прекъсвачите, изолирани от газ, изискват строги процедури за обработка. За разлика от тях, за разлика от тях, използвайте чист и устойчив подход без въздействие върху околната среда.

Бъдещи тенденции и разработки във вакуумните прекъсвачи

С постоянния напредък в технологиите се очаква прекъсвачите на вакуумните вериги да станат още по -ефективни и широко използвани. Някои тенденции и бъдещи развития в тази област включват:

1. Интеграция с интелигентни мрежи: С популяризирането на интелигентните мрежи дизайнът на вакуумните прекъсвачи е все по -оборудван с усъвършенствани възможности за наблюдение и контрол. Това дава възможност за събиране на данни в реално време и дистанционно управление, като по този начин подобрява надеждността и ефективността на електроенергийната система.

2. Подобрени материали: Изследванията в областта на материалите насърчават материалите на вакуумните прекъсвачи да бъдат по -трайни и ефективни. Тези материали са проектирани за допълнително удължаване на живота си на обслужване и намаляване на изискванията за поддръжка.

3. Компактни дизайни: Структурата на вакуумните прекъсвачи става все по -компактна, което ги прави подходящи за приложения с ограничено пространство, като градски подстанции и търговски сгради.

4. Подобрено откриване на неизправности: Бъдещите прекъсвачи на вакуумните вериги могат да приемат усъвършенствана технология за откриване на неизправности, за да осигурят по -бързи и по -точни отговори на неизправности. Това допълнително ще намали риска от повреди и ще подобри общата надеждност на електроенергийната система.

Заключение

Вакуумният прекъсвач е безценен компонент в съвременните електрически системи, осигуряващ надеждна и ефективна защита в приложения със средно и високо напрежение. С уникален механизъм на базата на вакуум той бързо гаси дъги и прекъсва токовете на разлома, предлагайки превъзходна диелектрична якост и устойчивост на околната среда в сравнение с други видове прекъсвачи. Изискванията за минимална поддръжка, дълъг живот и годност за широк спектър от приложения правят вакуумния прекъсвач популярен избор за производство на електроенергия, индустриални настройки и търговски сгради. Тъй като технологията продължава да напредва, бъдещето на вакуумните прекъсвачи обещава за още по -голяма ефективност, интеграция на интелигентна мрежа и компактни дизайни.
