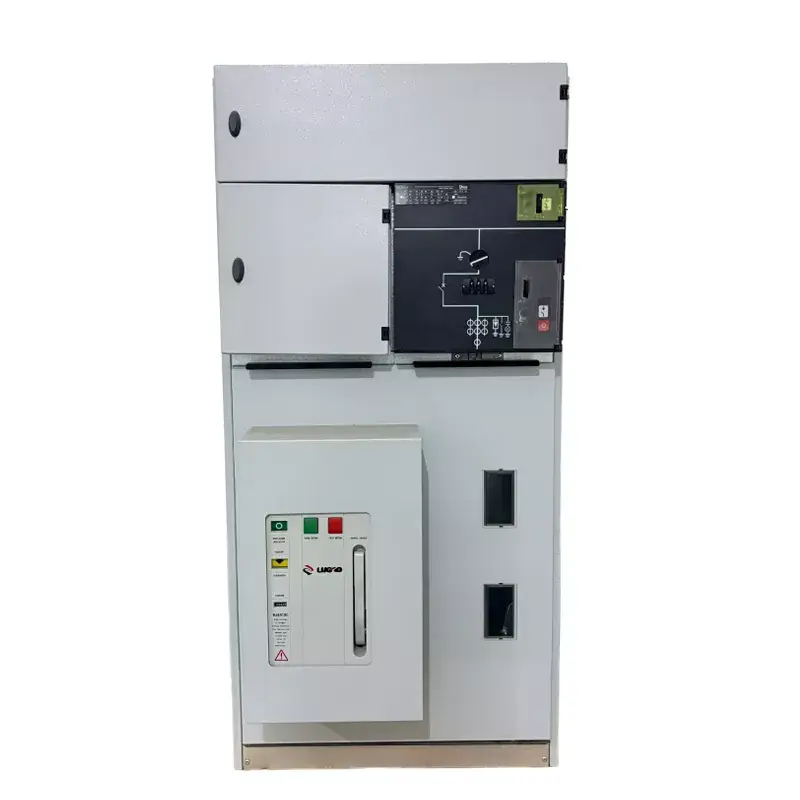

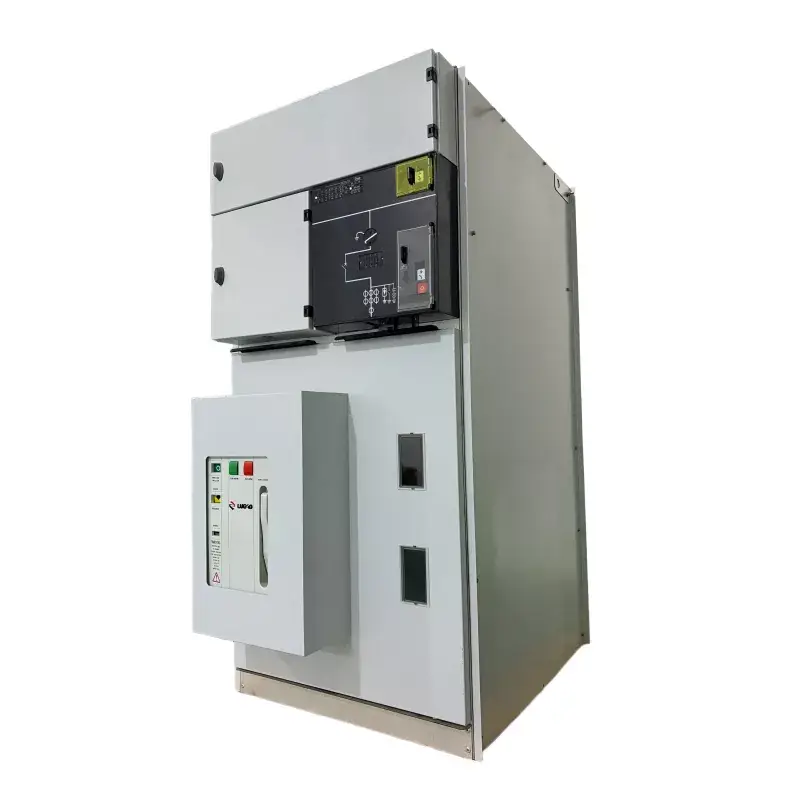

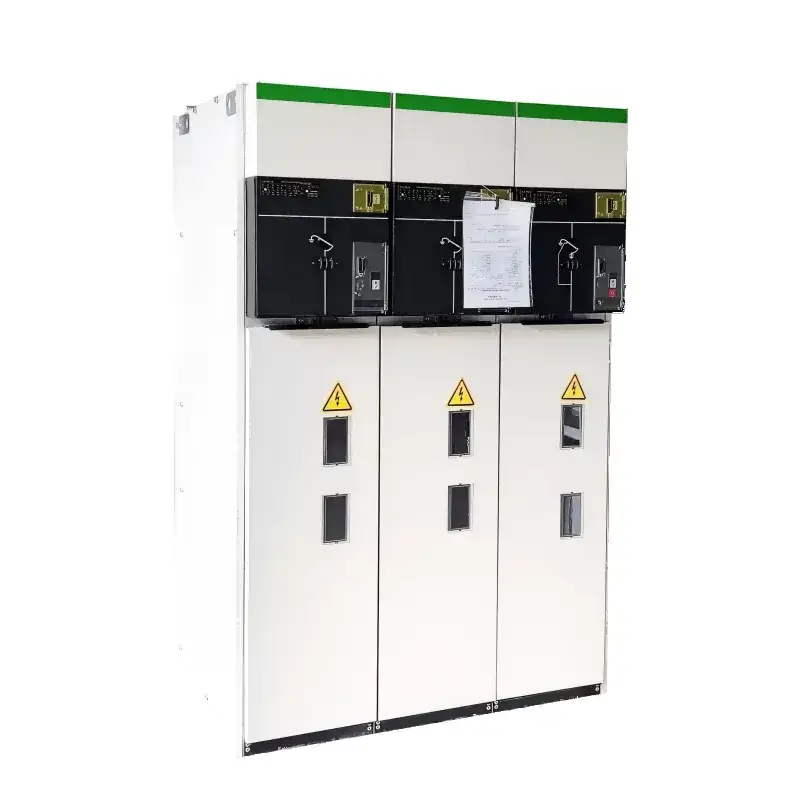

SM6 Вътрешен панел за разпределителна уредба с пръстеновиден пръстен с изолация на газ с VCB

Вътрешният панел на разпределителната апаратура с пръстеновидна изолация LGSM6 с VCB е пръстеновидна основна единица, която използва въздух като изолираща среда и е оборудвана с високоефективен вакуумен прекъсвач (VCB). Номиналните напрежения покриват 10kV, 12kV и 24kV. Тъй като използва въздух като изолираща среда, няма нужда от мониторинг на газа или обработка за възстановяване. Използва се широко в различни сценарии като промишлени и минни предприятия, жилищно разпределение на електроенергия и помещения за разпределение на вятърна и слънчева енергия. Годишните продажби надхвърлят 3000 единици, а основните решения се поддържат на склад, за да се осигури бърза доставка.

Изпратете запитване

Описание на продукта

Вътрешният разпределителен панел на главния блок с газова изолация LGSM6 с VCB е напълно затворен пръстеновиден основен блок, който използва газ SF6 като основна изолационна среда. Неговата основна характеристика е интегрирането на вакуумен прекъсвач (VCB) в запечатана газова камера. Това запазва предимствата на разпределителната апаратура с газова изолация, като малък размер и работа без поддръжка, като същевременно притежава висок капацитет на прекъсване и годност за честа работа на вакуумни прекъсвачи. Поради това той е много подходящ за приложения в промишлени и минни предприятия, разпределение на електроенергия в жилищни сгради, производство на вятърна и слънчева енергия и различни подстанции. Като професионален производител на GIS RMU, решението за разпределителна апаратура на Lugao отговаря напълно на международните стандарти като IEC, ISO и CE, осигурявайки глобално разпознаване и надеждна работа в различни сценарии за разпределение на електроенергия.

Основни технически параметри

не	Артикул		единица	Параметри
1	Номинално напрежение		kV	12	24	36	40.5
2	Номинален ток		A	630/1250
3	Номинална честота		Hz	50/60
4	1-минутно издържано напрежение на мощността	Обща стойност	kV	42	55	80	95
		Точка на прекъсване		48	65	95	110
5	Устойчивост на напрежение на импулс на мълния	Обща стойност	kV	75	125/150	170	95
		Точка на прекъсване		85	150/160	185	215
6	Номинален кратковременен издържан ток	Главна верига	kA	25/2 сек
		Заземителна верига		25/2 сек
7	Номинален пиков ток на издръжливост		kA	63			50
8	Номинален трансферен ток		A	1300~1700
9	Номинален ток на затваряне на товара		A	630
10	Номинален ток на прекъсване при зареждане на кабела		A	50/10
11	Ток на прекъсване на ненатоварен трансформатор		A	20
12	Ток на прекъсване при заземяване на кабела		A	100			80
13	Номинален ток на прекъсване при късо съединение		kA	20
14	Номинален ток на затваряне при късо съединение		kA	63			50
15	Клас на защита			IP3X
16	Живот на превключвателя на товара		време	5000
17	Живот на превключвателя за заземяване		време	5000

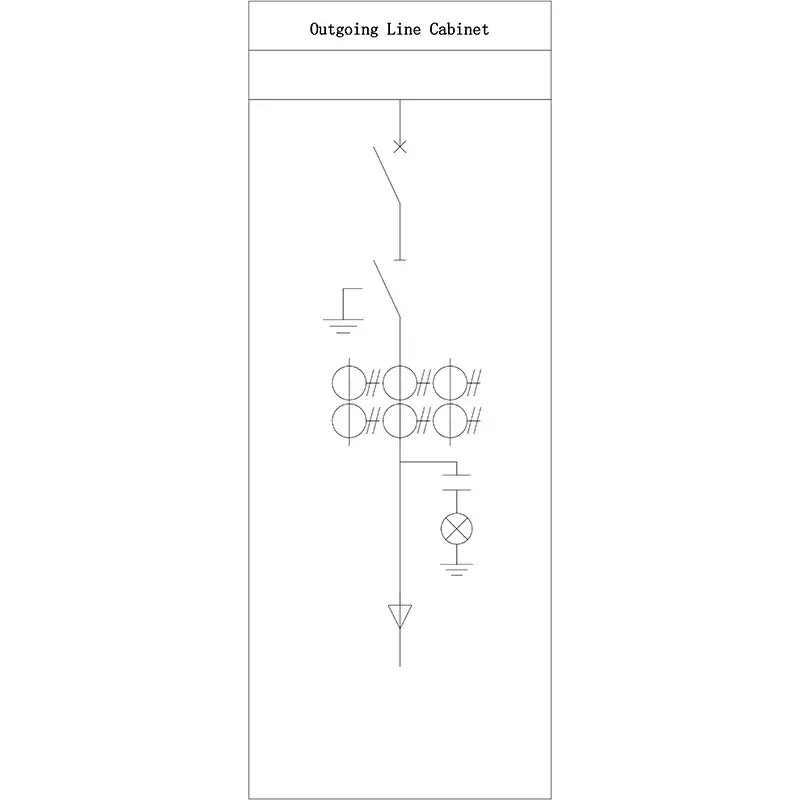

Типична схема:

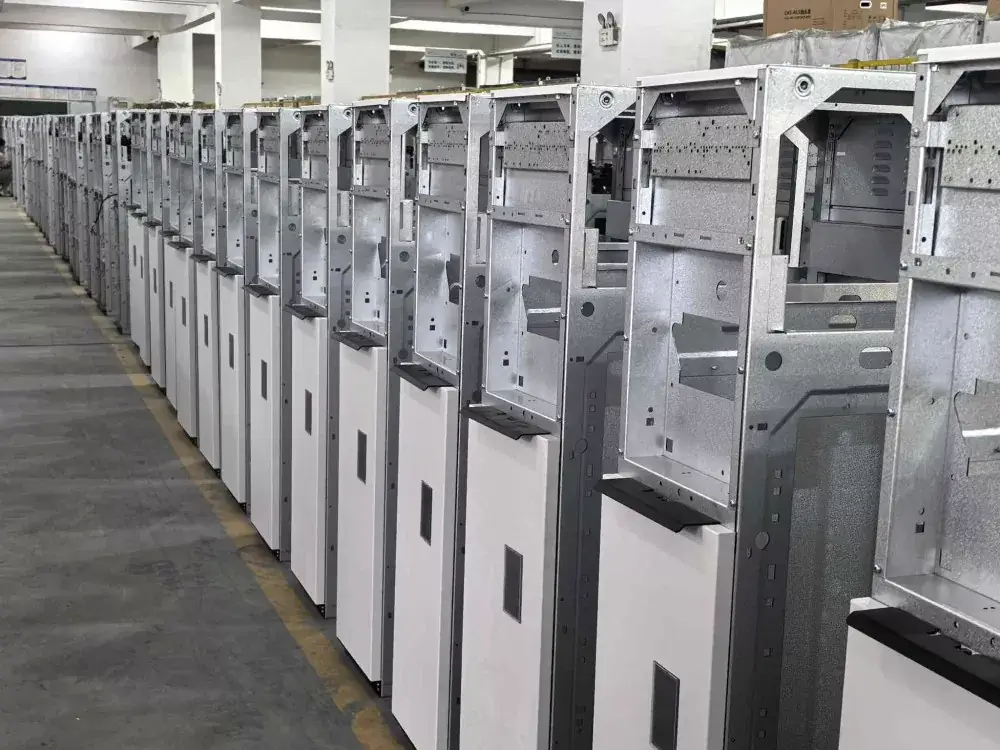

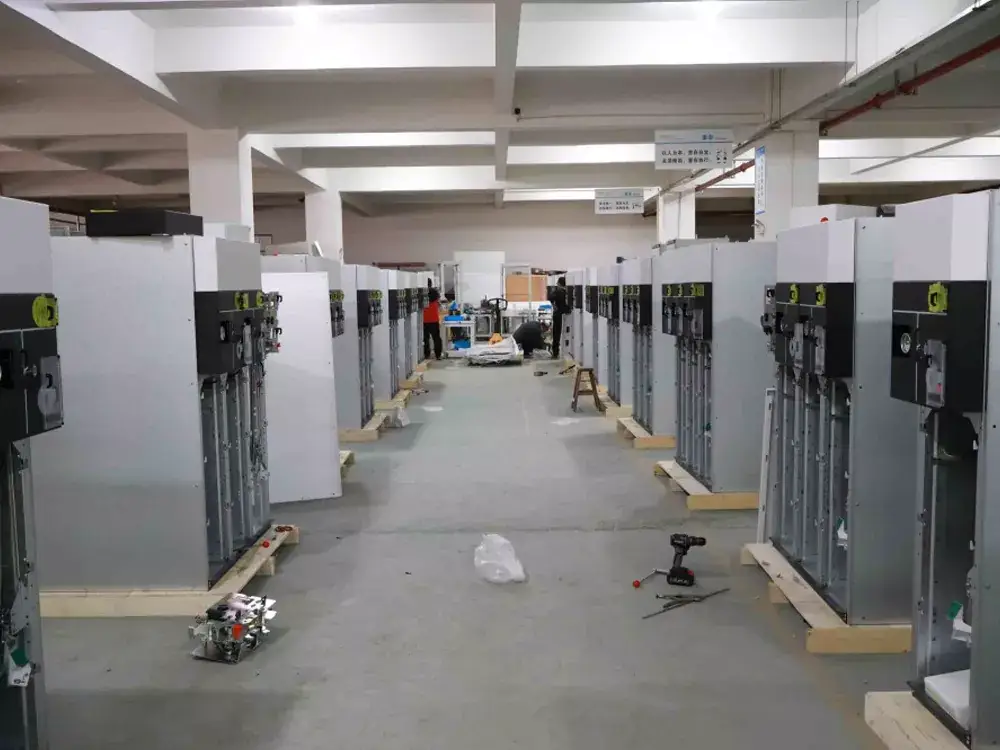

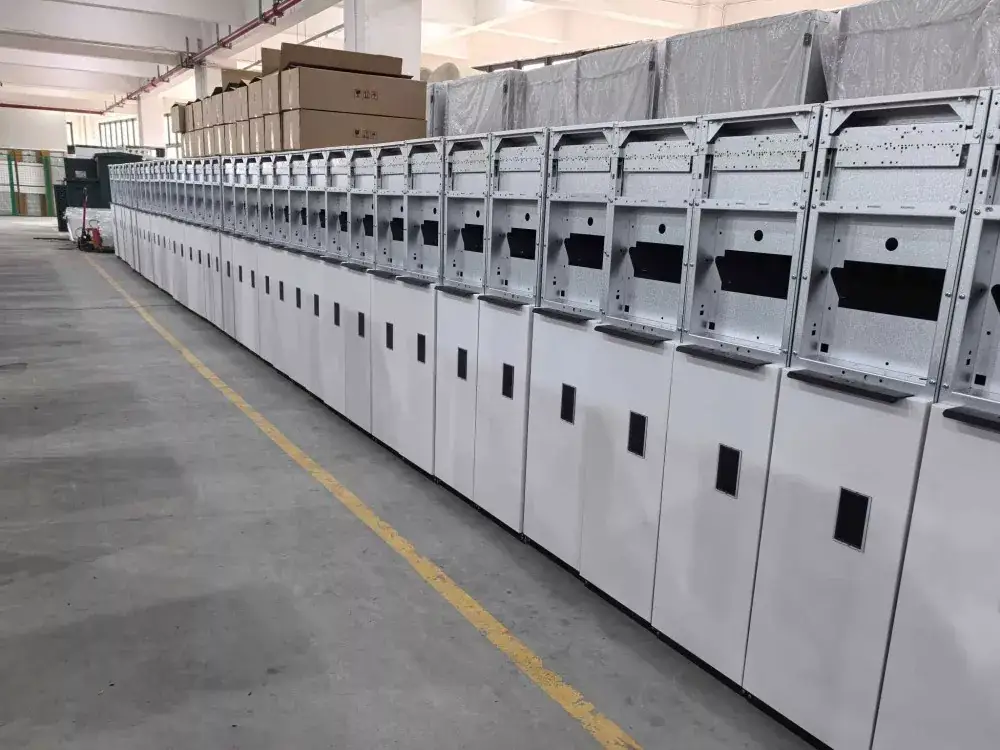

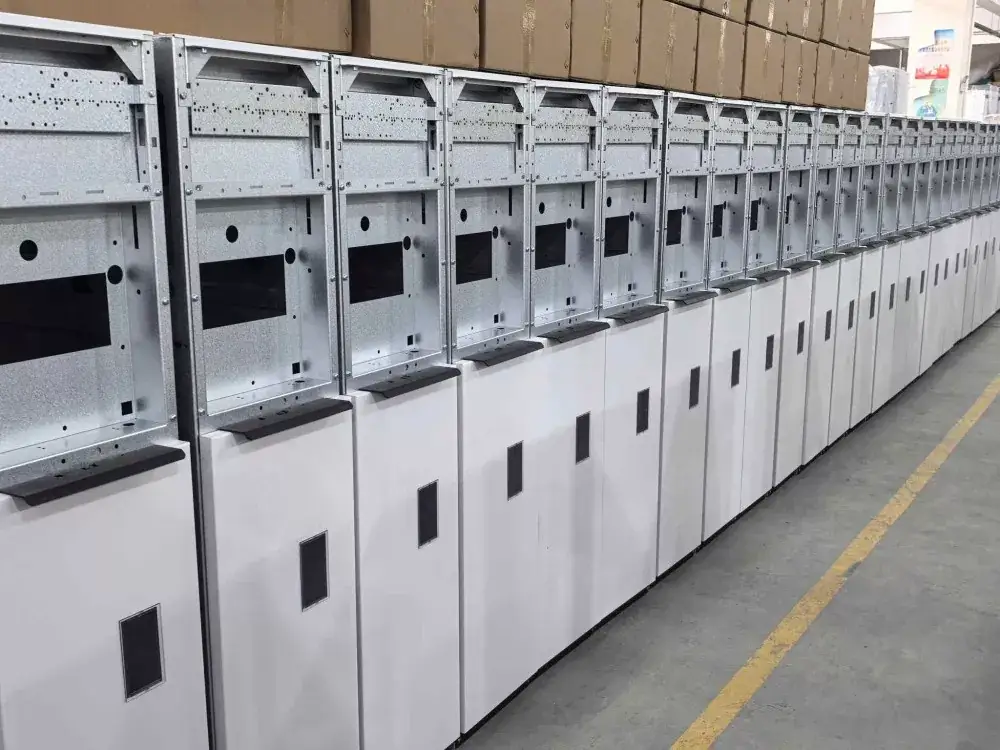

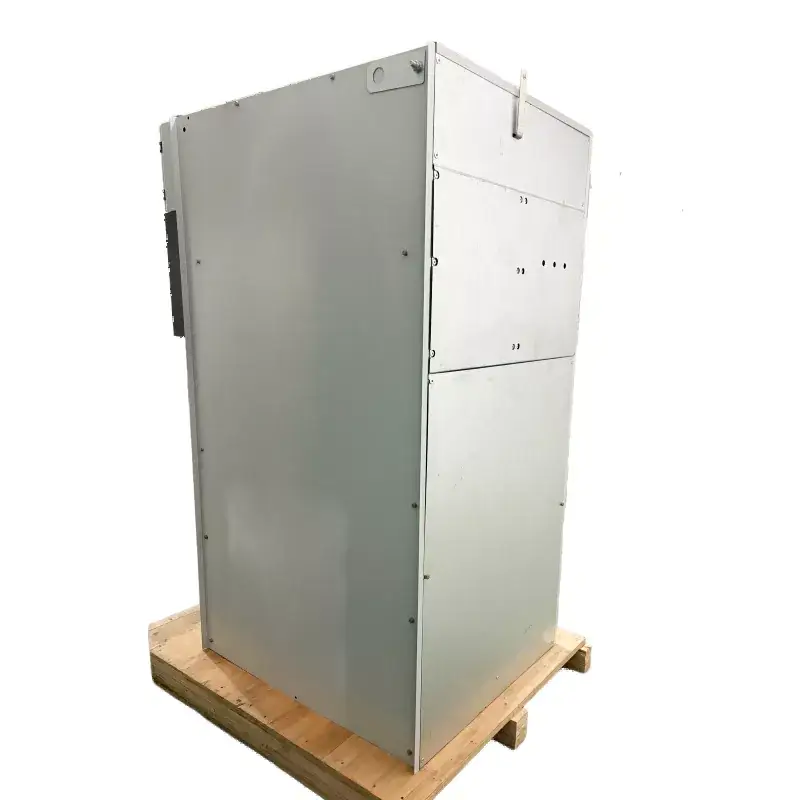

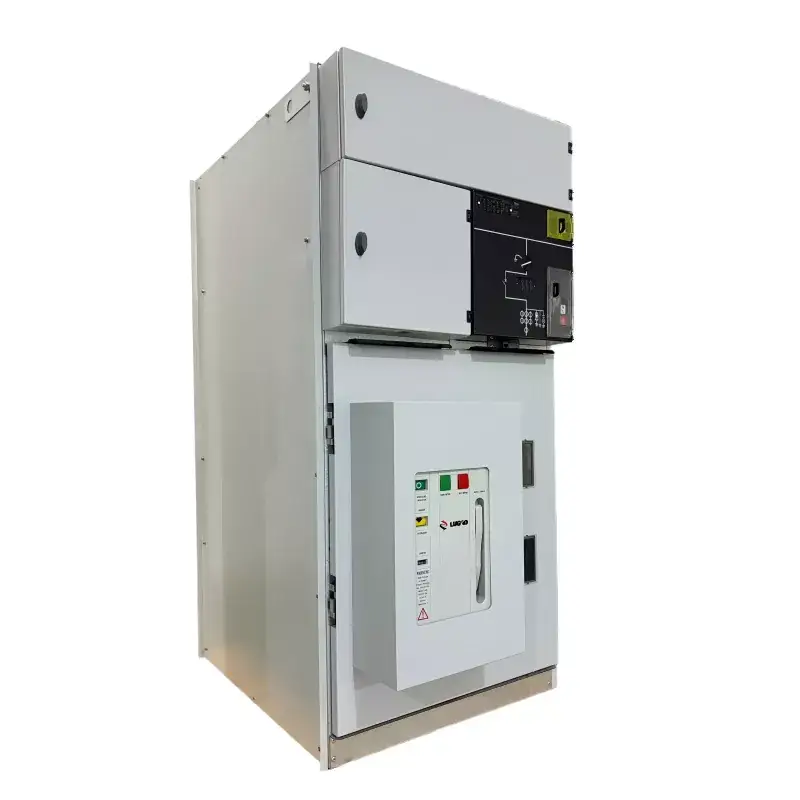

Фабрично заснемане:

Основни технологични характеристики:

1. Използва се панел за разпределителна уредба на главния блок LGSM6 с газова изолация с пръстен и VCB, който елиминира искренето в главната верига и има дълъг електрически живот. Целият вакуумен прекъсвач е запечатан в газова камера от неръждаема стомана, пълна с газ SF6, напълно изолираща го от външната среда и подобряваща надеждността на изолацията.

2. Всички високоволтови компоненти под напрежение, като например шини, изключващи превключватели, вакуумни прекъсвачи и токови трансформатори, са запечатани в газова камера, не изискваща поддръжка през целия им живот и не почистване на изолационните компоненти.

3. Компактният му размер може значително да спести площ на пода на електроразпределителната стая, което го прави особено подходящ за сглобяеми подстанции или проекти с ограничено пространство.

4. Разполага с механична блокировка с пет защити за предотвратяване на неправилна работа. Въздушната кутия е оборудвана с насочен канал за освобождаване на налягането, за да се гарантира безопасност при работа.

5. Той запазва интерфейси за електрическа работа и автоматизация, за да отговори на изискванията на интелигентните разпределителни мрежи.

Сценарии на приложение:

Индустриален сектор: Фабрично електроразпределение, минно дело

Строителен сектор: Търговски комплекси, високи сгради, жилищни комплекси

Нова енергия: производство на вятърна енергия, фотоволтаични електроцентрали

Инфраструктура: Летища, метро

Доставка и сервиз

Наличност и доставка: Ние поддържаме голям инвентар; редовните поръчки се доставят в рамките на приблизително 10 дни.

Следпродажбено обслужване: Ние осигуряваме 24-часов отговор и поддръжка на място при инсталиране и пускане в експлоатация.

Персонализирани услуги: Ние можем да предоставим решения за нестандартни LGSM6 вътрешни газови изолирани пръстеновидни разпределителни панели на основното устройство с VCB според нуждите на клиента, като специални нива на напрежение, схеми за вторична защита и паралелни връзки на шкафа.
