GW4 Series 220KV Outdoor Load Break Изолиращо превключване

Разликите на GW4 от серия GW4 на Lugao са двойни колони, хоризонтални ротационни прекъсвачи, подходящи за външна среда, включващи висока механична якост и отлична устойчивост на корозия. Тези 220kV прекъсвачи се използват предимно за странична изолация на високо напрежение в подстанции. По време на проверка или поддръжка, изключването създава въздушно-изолиран прекъсване, като гарантира физическо отделяне на изолираното оборудване от енергизираната система. Те могат да се използват и с превключвател за заземяване за заключване на безопасността.

Модел:GW4

Изпратете запитване

Описание на продукта

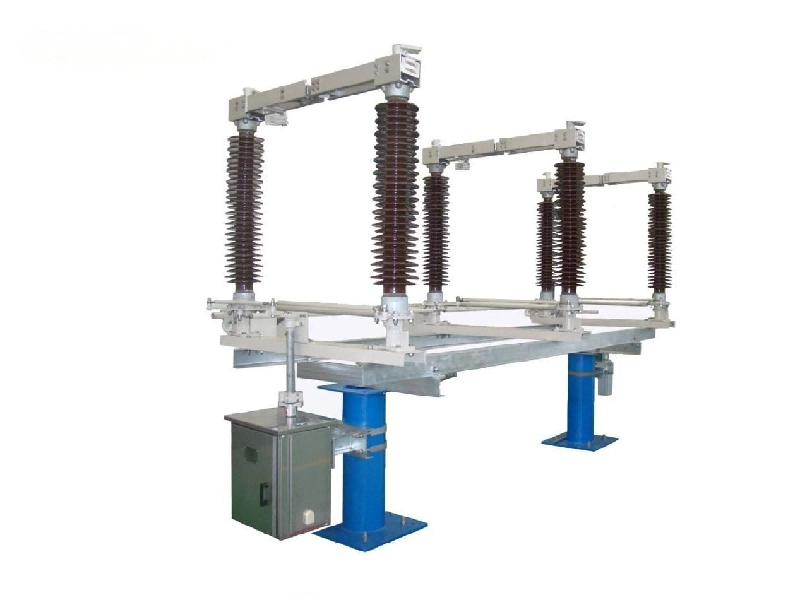

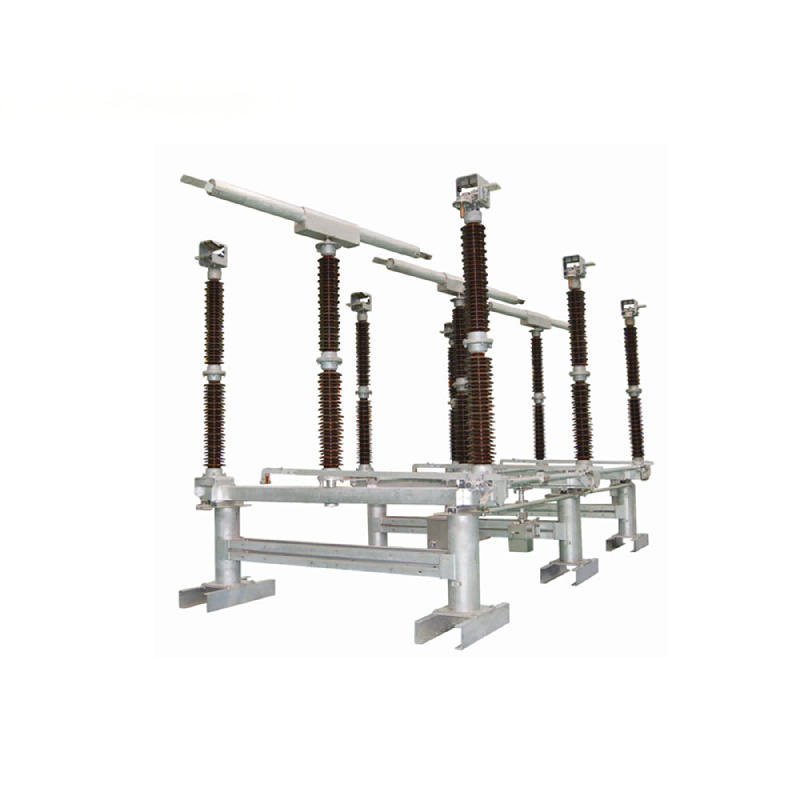

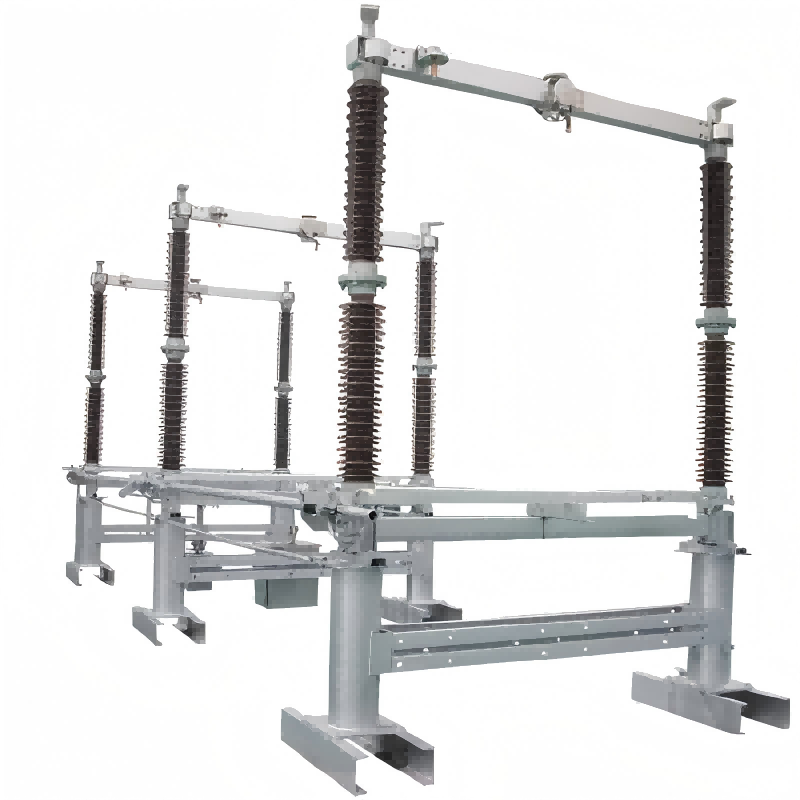

Хоризонталният ротационен разряд на Lugao на Lugao разполага с две изолационни колони на фаза, всяка от които е покрита с проводим прът. Работният механизъм завърта изолационните колони, задвижвайки проводимия прът за отваряне и затваряне на прекъсвача. Добавянето на заземяващи превключватели от двете страни на основата е по договаряне с Lugao. Контактите са направени от огънати медни плочи и се сглобяват с проводимия прът за лесна поддръжка и подмяна. Подходящ за употреба на открито, стоманената повърхност е поцинкована горещо за устойчивост на корозия, като гарантира дългосрочна работа дори при неблагоприятни метеорологични условия. Проводимият прът е конструиран от лека алуминиева сплав, предлагаща голяма зона за разсейване на топлина и висока якост.

Серията GW4 се предлага в различни напрежения. Моля, свържете се с Lugao за подходяща конфигурация за вашето конкретно приложение.

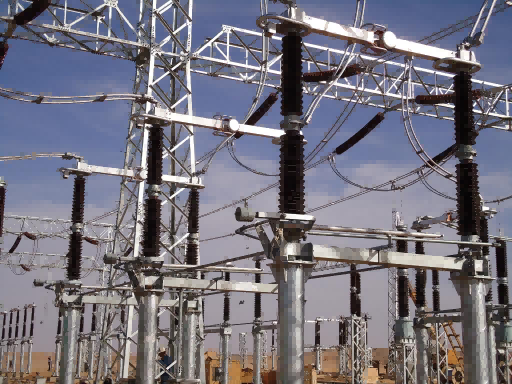

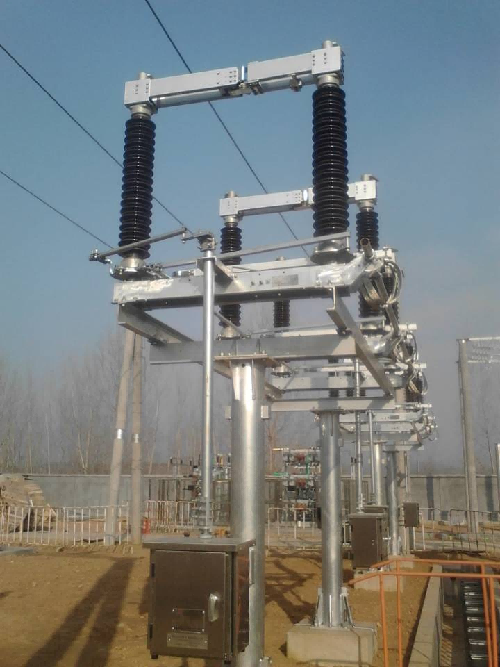

Сценарии за използване

Технически параметри

	Единица	GW4-126	GW4-145	GW4-252	GW4-420
Номинално напрежение	Kv	126	145	252	420
Номинална честота	Hz	50	50 \ 60	50 \ 60	50 \ 60
Оценен ток	A	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000	1250 ~ 4000
Оценен кратко време, издържащ на тока и продължителността	Ka/s	31.5/3 ~ 50/3	31.5/3 ~ 50/3	31.5/3 ~ 63/3	31.5/3 ~ 63/3
Номинален връх издържа на ток	The	80 ~ 125	80 ~ 125	80 ~ 160	80 ~ 160
