GW13 Разединител Превключвател Неутрална точка Защитно устройство за заземяване

Устройството за защита от заземяване на неутралната точка на трансформатора от серията GW13, произведено от Lugao, е проектирано да предпазва изолацията на неутралната точка на трансформатора от пренапрежение от мълния, пренапрежение при превключване и пренапрежение на мощността (преходно) пренапрежение. Lugao разполага с професионално производствено оборудване и богат опит в износа, а съхраняваният инвентар може да бъде доставен бързо.

Модел:GW13

Изпратете запитване

Описание на продукта

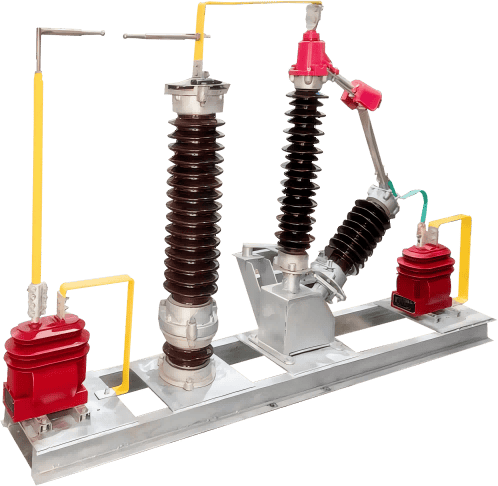

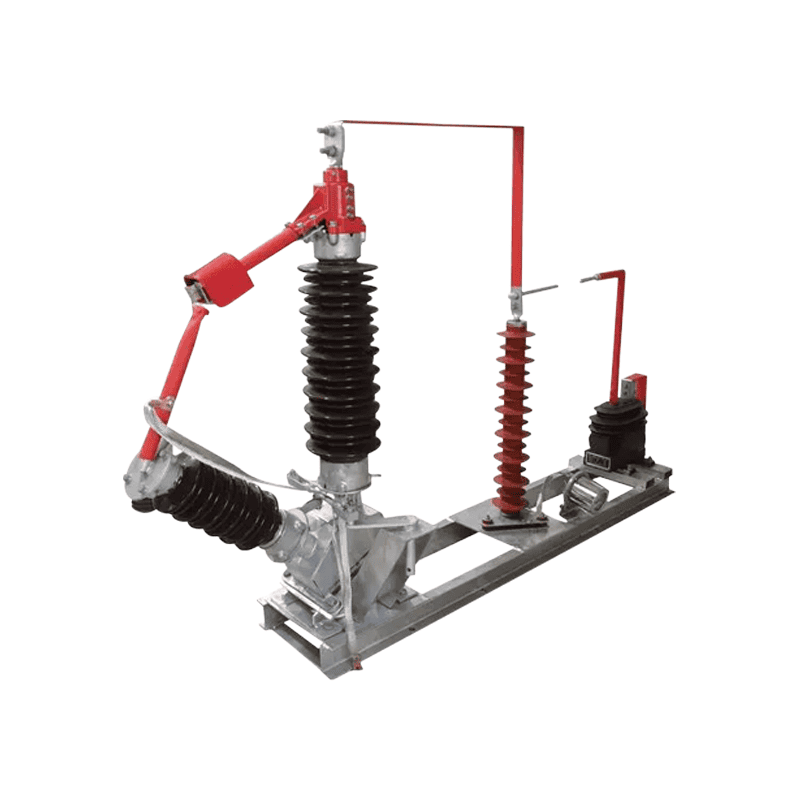

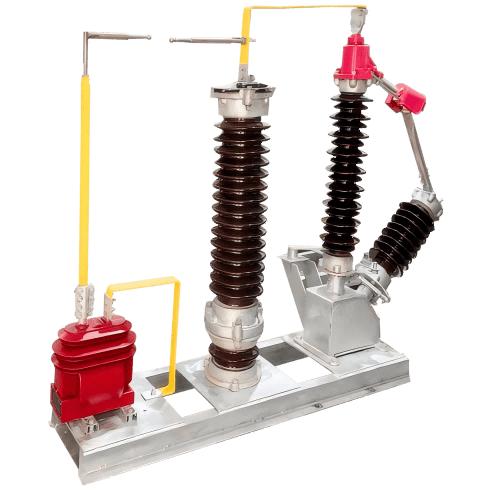

Защитите от пренапрежение в неутрална точка на трансформатор от серия GW13 на Lugao се използват предимно във веригите на неутрална точка на силови трансформатори 110 kV и 220 kV. Те предпазват изолацията на неутралната точка на трансформатора от повреда от пренапрежение и позволяват на трансформатора да превключва между работните режими на заземена и незаземена неутрална точка. Когато е необходима едновременна защита срещу мълния, честота на захранване и комутационни пренапрежения, междината и отводителят могат да бъдат свързани паралелно за защита. Защитата от пренапрежение в неутрална точка от серията GW13 е пълен комплект, който интегрира разединител, разрядник от цинков оксид, разрядна междина и токов трансформатор. Отличава се с висок топлинен капацитет и отлична защита, гъвкави конфигурации и лесна употреба. Може да се избере чист дизайн на междина или комбинация от разединител и разрядна междина, за да се отговори на нуждите на потребителя.

Технически спецификации на защитното устройство GW13

lt		единица	Аргумент
Модел на продукта			Lugao-gw13-110	Lugao-gw13-220
Номинално напрежение		КВ	110	220
Неутрално напрежение на трансформатора	Устойчиво напрежение на мълния при пълно и прекъсване (пик)	КВ	250	400
Неутрално напрежение на трансформатора	1 мин честота на захранване (ефективна стойност)	КВ	95	200
Неутрален изолиращ превключвател	Номинален ток	A	630	630
Неутрален изолиращ превключвател	Работен механизъм		CS14G (ръчен) или CJ2 (електрически)
Предпазител от цинков оксид	Номинално напрежение (RMS)	КВ	72	144
	Непрекъснато работно напрежение	КВ	58	116
	Dc 1mA референтно напрежение	КВ	103	205
	Остатъчно напрежение на импулсен ток на мълния	КВ	186	320
Разрядна междина	Диапазон на разстояние между електродите	мм	90-150	220-320
	Диапазон на разрядното напрежение на мощността	КВ	50-83	100-166
	1.2/50us импулсно разрядно напрежение	КВ	120-190	250-320
Токов трансформатор	Тип		Излят с епоксидна смола напълно затворен стълб тип 10kv
Токов трансформатор	Коефициент на трансформация		100/5200/5300/5.40015.50015.600/5
