Liugao е вашият доверен доставчик за комутационни апарати за ниско напрежение GCK. Нашата разпределителна уредба GCK разполага с механизъм за работа, който е сложно свързан с чекмеджето. Този дизайн осигурява сигурна работа, при която с главния превключвател в затворено положение чекмеджето остава недостъпно, предотвратявайки неволно издърпване.

Освен това работният механизъм на нашата разпределителна уредба тип чекмедже включва удобна функция за заключване. Това позволява заключване на механизма в затворено или отворено положение, осигурявайки сигурно средство за извършване на поддръжка на електрическото оборудване. Доверете се на Liugao за надеждни и насочени към безопасността решения в разпределителната апаратура за ниско напрежение GCK.

Гърбът на функционалния модул има входни и изходни щепсели на главната верига и вторични щепсели на спомагателната верига.

Отделенията на функционалните блокове са разделени с метални прегради.

Чекмеджето използва въртящ се задвижващ механизъм с трипозиционна функция и работата е проста и надеждна.

Задвижващият механизъм на чекмеджето GCK възприема спирална траектория, за да се движи по позициониращия елемент, за да реализира задвижването и извличането на функционалната единица. В процеса на напредване и извличане на функционалния блок, той реализира трипозиционен дисплей и механично блокиране и е оборудван с микропревключвател. Електричеството може да се извърши в тестовата позиция. блокировка.

GCK Работна среда за разпределителна апаратура за ниско напрежение

1.  Температурата на околния въздух е не по-висока от +40°C, не по-ниска от -5°C, а средната температура за 24 часа не е по-висока от +35°C;

2.  Относителната температура не трябва да надвишава 50% при максимална температура от +40°C, като се допуска по-висока относителна температура при по-ниски температури, като например 90% при +20°C;

3.  Чист въздух, без корозивен и експлозивен газ, без проводящ прах и може да разруши изолацията:

4. В случай на липса на значително разклащане и ударни вибрации, вертикална инсталация, наклонът не трябва да бъде по-голям от 5 градуса;

5. Надморската височина не надвишава 2000 метра;

6.  Разпределителната уредба е подходяща за транспортиране и съхранение при следните температури: -25°C до +55°C, за кратък период от време (не повече от 24 часа) не повече от +70°C;

Характеристики на разпределителната апаратура за ниско напрежение GCK

Рамката на шкафа е сглобена с C профили, а частите на рамката на шкафа и специалните поддържащи части се доставят от нашата компания, за да се гарантира точността и качеството на тялото на шкафа.

Размерът на формоване на частите, размерът на отвора и интервалът на оборудването са модулирани (същите като модула E=20 mm).

Вътрешните конструктивни части са поцинковани.

Горният капак на шкафа е разглобяем, а четирите ъгъла на горната част на шкафа са оборудвани с халки за повдигане и транспортиране.

Рамката на шкафа е разделена на помещение за шини, помещение за функционален модул и помещение за кабели, които са изолирани една от друга, за да се предотврати разпространението на злополука.

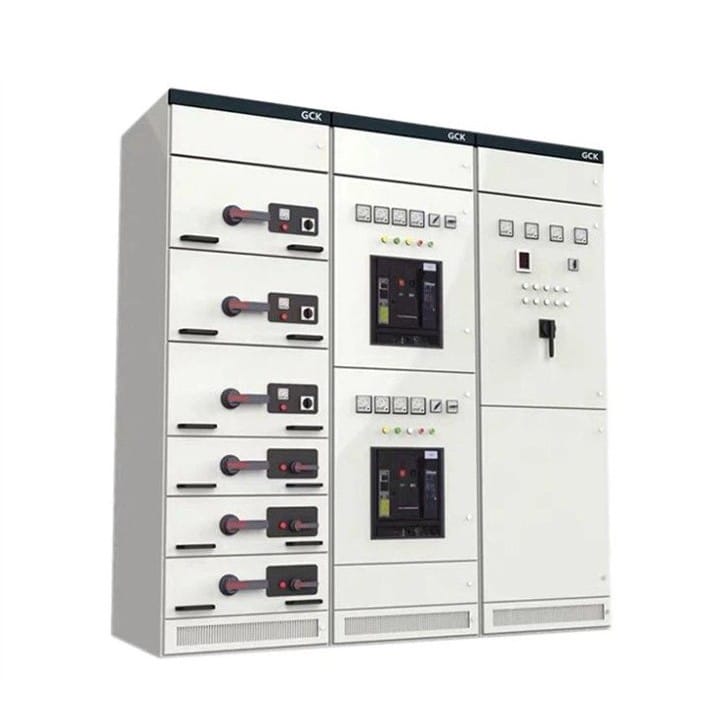

Модулът на височината на чекмеджето е 200 мм и е разделен на пет серии размери: 1/2 единица, 1 единица, 1,5 единица, 2 единици и 3 единици. Номиналният ток на веригата на устройството е 630A и по-малко. (Вижте снимката по-горе за външния вид).

Всеки MCC шкаф може да инсталира до 9 чекмеджета от 1 единица или 18 чекмеджета от 1/2 единици.

Работният механизъм е механично свързан с чекмеджето. Когато главният ключ е в затворено положение, чекмеджето не може да се издърпа.

Работният механизъм на чекмеджето може да бъде заключен в затворено или отворено положение с катинар, което може безопасно да извърши поддръжката на електрическото оборудване.

GCK Спецификация на разпределителната апаратура за ниско напрежение

Характеристики на разпределителната апаратура за ниско напрежение GCK
