Liugao е доставчик на бронирани сменяеми променливотокови метални затворени разпределителни уреди 33KV. Превключвателното оборудване е проектирано в съответствие с GB3906-91 превключвателно оборудване с метално бронирано уплътнение. Тялото на токоизправителя се състои от тялото на шкафа и изтеглящи се части (а именно ръчна количка), поставени в средата. Вижте Харта 1.   Шкафът е разделен на четири отделни стаи, степента на защита на външното покритие е IP4X, когато всяка малка стая и прекъсвачът са отворени, степента на защита е IP2X. Може да окачва входа, изхода, входа на кабела, изхода и друг функционален план. След подреждане и комбиниране, той може да стане всеки вид планова форма на оборудването за разпределение на енергия. Това превключвателно оборудване може да се монтира и поддържа от предната страна, следователно може да съставлява двойната подредба гръб до гръб и да се монтира срещу стената, подобрявайки сигурността и гъвкавостта на превключвателното оборудване и пълноценно използване на заемащата площ.

Бронирана сменяема променливотокова комутационна апаратура с метален затвор 33KV работна среда

1. Нормално състояние

а. Температура на околния въздух: - 10℃～+40℃

b. Надморска височина: 1000 м

° С. Относителна влажност на околната среда: средната дневна относителна влажност не е по-висока от 95%, средната месечна относителна влажност не е по-висока от 90%

д. Земетресение: Интензитетът му не надвишава 8 градуса.

д. Околният въздух без корозивен или запалим газ или водна пара.

f. Без много замърсяване и редовни ожесточени вибрации, при тежки условия, интензитетът отговаря на изискванията за първи вид.

2. специални условия на труд

* Когато се използва извън нормалните условия на околната среда, посочени в GB3906, потребителят трябва да се консултира с производителя.

Характеристики на бронирана сменяема AC метална комутационна апаратура 33KV

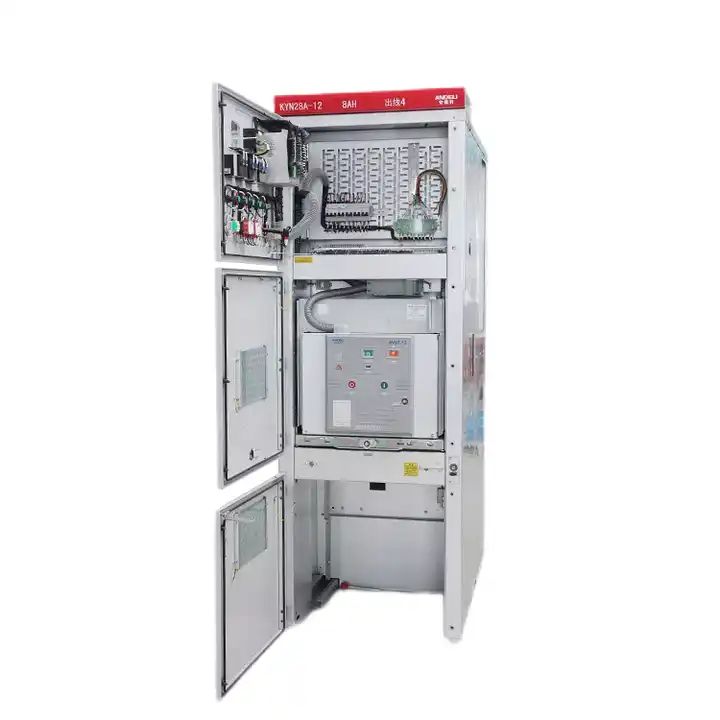

Рамката на ръчната количка е изработена от стоманен лист чрез обработка на CNC машинен инструмент и заваряване с нитове. Според приложението ръчните колички могат да бъдат разделени на ръчни колички за прекъсвачи, ръчни колички за трансформатори на напрежение, изолиращи ръчни колички и измервателни ръчни колички и др.   Ръчните колички със същата спецификация могат да се сменят удобно. В шкафа ръчната количка има изолираща позиция, тестова позиция и работна позиция, всяка от които е проектирана с устройство за локализиране, за да се гарантира, че ръчната количка не може да се движи лесно в горепосочените позиции, докато блокировката трябва да бъде отключена, за да се движи ръчната количка.

Шината се води от един разпределителен шкаф до друг и се фиксира със статична контактна кутия през разклонителна шина. Мастната разклонителна шина е свързана чрез болта към статичната контактна кутия и главната шина, без да се нуждае от други линейни скоби или изолатори. Когато има специално изискване на клиентите или проекта, свързващият болт на шината може да бъде капсулован с изолация и крайна капачка. Когато шината пресече преградата на превключвателния шкаф, фиксирайте я с втулка за шина, така че, ако има някаква вътрешна дъга на повреда, тя може да предотврати разпространението на повредата към друг шкаф и да гарантира механичната здравина на шината.

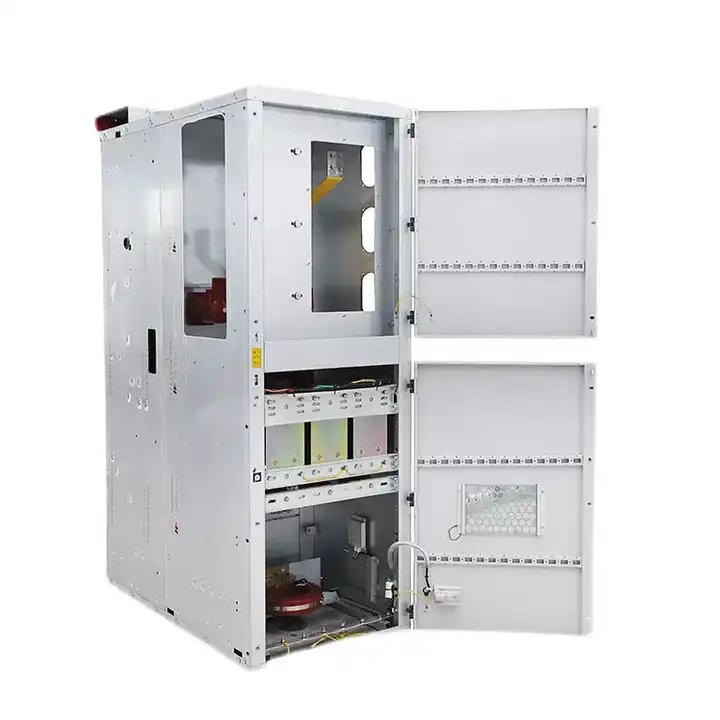

Вътре в кабелната камера могат да бъдат монтирани токовият трансформатор, заземителният превключвател, разрядникът и кабелът, а на дъното е проектиран подвижен алуминиев лист с прорези, за да се осигури удобна конструкция на обекта.

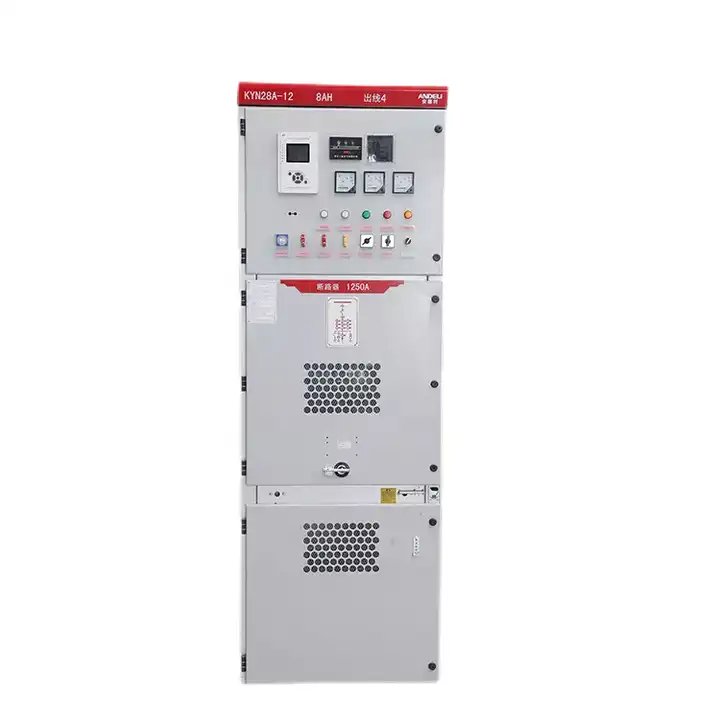

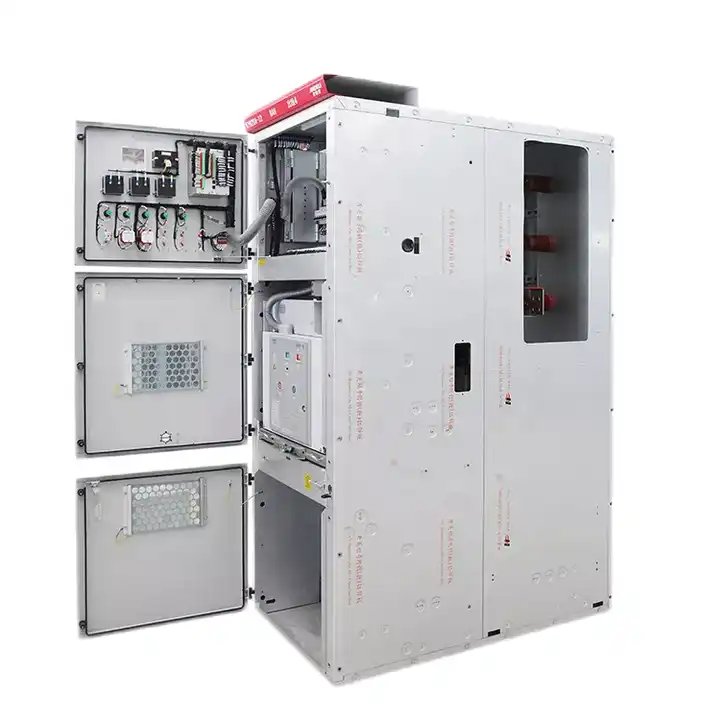

Камерата за релейни инструменти се използва за инсталиране на всички видове компоненти, като релета, инструменти, сигнален индикатор и работен превключвател и т.н.  В допълнение, има възможност за добавяне на малка шинна камера в горната част на камерата за инструменти според търсенето на клиенти и задайте 16 линии за управление на малкия автобус.

На камерата на ръчната количка, камерата на автобуса и камерата на кабела е монтирано устройство за освобождаване на налягането. Когато има вътрешна дъга на повреда в прекъсвача, главната шина или вътре в кабелната камера и с появата на електрическа дъга, вътрешното налягане в превключвателния шкаф се повишава. След като се повиши до определено налягане, металният лист за освобождаване на налягането на горното устройство ще се отвори автоматично и налягането и газът се освобождават, за да се гарантира безопасността на оператора и превключвателния шкаф.

Заключващото устройство се използва за свързване на централния изход и тялото на шкафа, а повдигащото устройство също е проектирано да направи по-удобно отварянето на централния изход. Когато централният изход остане затворен, силата на свързване с тялото на шкафа е най-добра и способността срещу вътрешна дъгова повреда ефективно се засилва.

Спецификация на бронирана сменяема AC метална комутационна апаратура 33KV

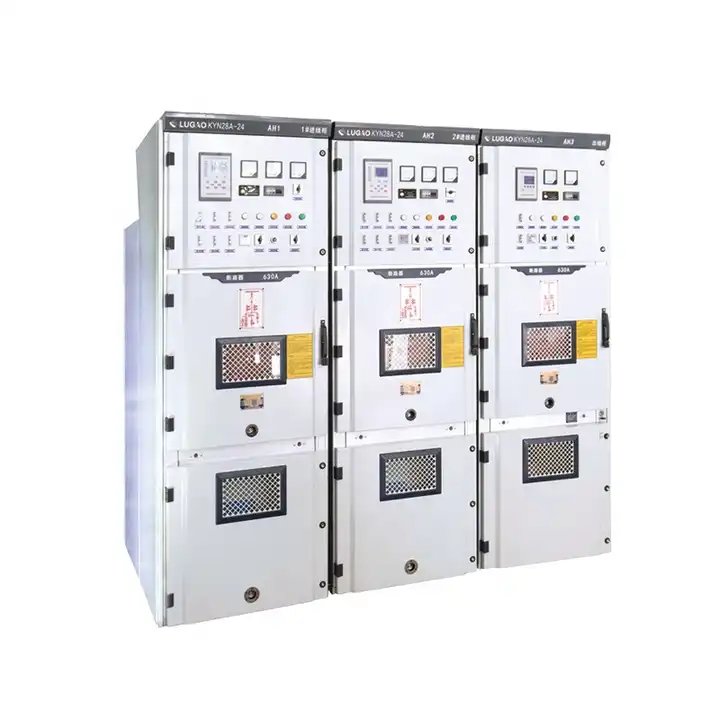

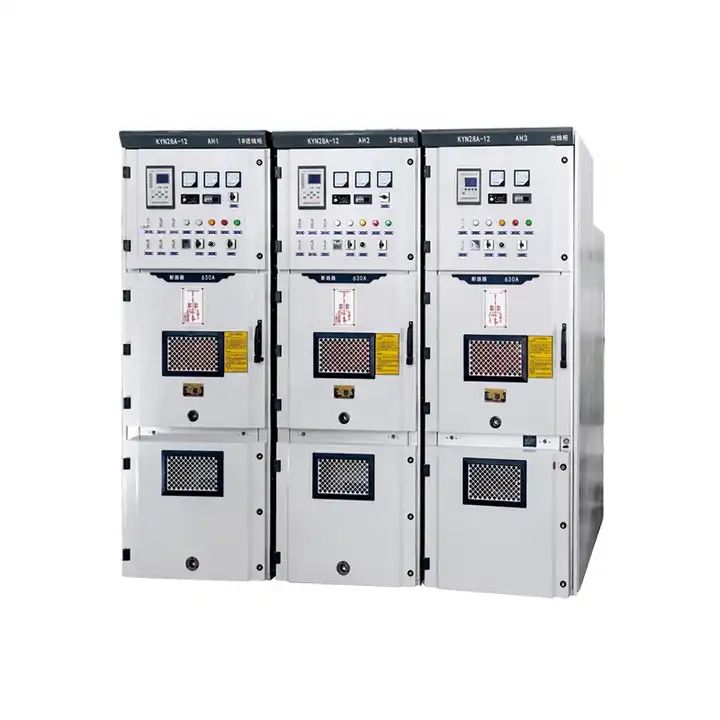

Бронирани подвижни променливотокови метални затворени разпределителни устройства 33KV
