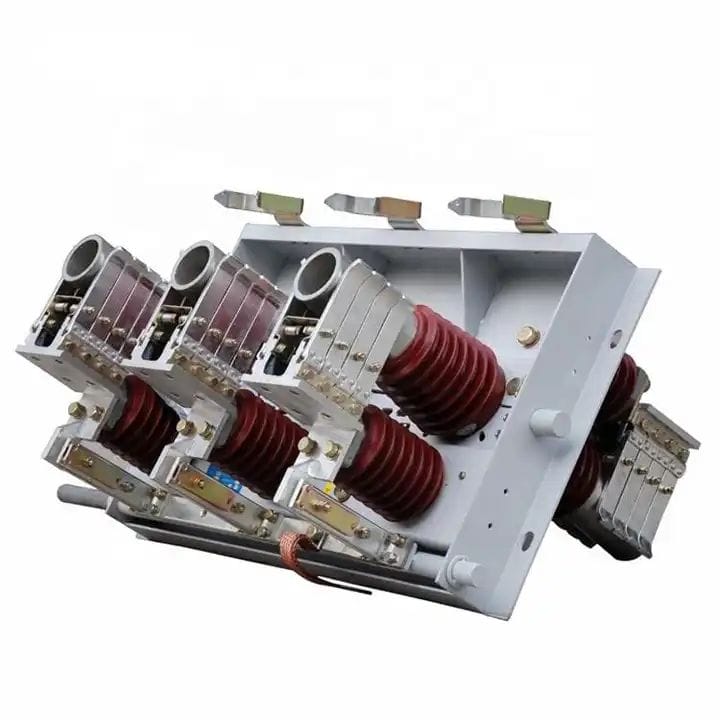

15KV вътрешен тип разединител

LuGao е специализиран производител на разединителни превключватели за вътрешен тип 15KV. Разединителят GN22-12(C) е вътрешно разпределително устройство за високо напрежение, предназначено за използване в електрически системи с трифазен променлив ток 50Hz и номинално напрежение от 12kV. Неговата основна функция е да свързва, изключва или превключва линии при условия на напрежение, когато няма натоварване на оборудването.

Изпратете запитване

Описание на продукта

Lugao е доставчик на 15KV разединител за вътрешен тип. GN22-12 вътрешен прекъсвач за високо напрежение е подходящ за номинално напрежение от 10kV, трифазен променлив ток 50Hz и се използва в комутационна апаратура за високо напрежение в енергийната система като прекъсвач при условия на напрежение без товар. Превключвателят се отличава с нов, разумен и уникален структурен дизайн. Той използва двустепенен метод на заключване, осигуряващ отлична динамична и термична стабилност с ниска работна сила. Използването на епоксидна смола, изолатори и посребрени четки, заедно с нови материали и процеси, гарантира добра проводимост, компактен размер и леко тегло. Изходящите клеми улесняват лесното свързване с вакуумни прекъсвачи и маслени прекъсвачи, намалявайки обема на разпределителните шкафове, минимизирайки преходните съединения и намалявайки разходите.

15KV работна среда на превключвател с разединител на закрито

Начин на монтаж: страничен монтаж, среден монтаж

Температура на околния въздух: горна граница +40C, долна граница -30C; ;

Надморска височина: ≤2000m (ако надморската височина трябва да се увеличи, номиналното ниво на изолация трябва да се увеличи съответно);

Налягане на вятъра: не повече от 700Pa (еквивалентно на скорост на вятъра от 34m/s);

Амплитуда: интензитет на земетресението 8 градуса;

Ниво на замърсяване: Клас I;

Максимална дневна температурна разлика: не повече от 25C.

15KV спецификация на разединителен превключвател за вътрешен тип

елемент		единица	данни
номинално напрежение		kV	12
номинална честота		Hz	50
номинален ток		A	1600~2000	2500~3150
номинален издържан ток за кратко време		kA	40	50
номинален пиков ток на устойчивост		kA	100	125
номинална продължителност на късо съединение		s	4
номинално ниво на изолация	1 мин. издържано напрежение на захранващата честота	kV	полюс до полюс и полюс към земя 42 счупване 40
	издръжливо напрежение на импулс на мълния（пик）	kV	между полюсите и полюсите към земята 75 счупване 85
