Как прекъсвачите за високо напрежение се справят с къси съединения и претоварвания?

В енергийните системи с високо напрежение късите съединения и претоварванията са неизбежни събития, които могат да причинят катастрофални щети на оборудването, да нарушат захранването и да застрашат персонала. Прекъсвачът за високо напрежение е основното защитно устройство, което трябва да открие, прекъсне и изолира тези състояния на повреда в рамките на милисекунди. Но как точно прекъсвачът за високо напрежение се справя с такива екстремни електрически събития? Процесът включва сложна последователност от откриване, координиране на релето, механична работа и изгасване на дъгата. Когато възникне късо съединение или претоварване, токът може да се повиши до стойности от 10 до 50 пъти над нормалния работен ток, генерирайки огромно термично и механично напрежение. TheПрекъсвач за високо напрежениетрябва не само да отвори контактите си, за да прекъсне веригата, но и да изгаси бързо и безопасно получената електрическа дъга, предотвратявайки повторно запалване. В Lugao Power Co., Ltd. нашата фабрика произвежда прекъсвачи за високо напрежение повече от 20 години и сме усъвършенствали механизмите за прекъсване, за да се справят с токове на повреда до 80 kA при напрежение до 550 kV.

Справянето с къси съединения и претоварвания се различава както по откриване, така и по стратегия за прекъсване. Претоварването е умерено, но продължително свръхток, обикновено 1,2 до 2 пъти над номиналния ток, което може да причини термично увреждане, ако се остави да продължи. Късите съединения са по-тежки, с токове, които могат да надхвърлят 10 пъти номиналната стойност, създавайки масивни магнитни сили и енергии на дъгата. Прекъсвачът за високо напрежение използва защитни релета, за да разграничи тези събития и да инициира подходящата реакция. За претоварвания прекъсвачът може да използва забавено изключване, за да позволи изчистване на временните претоварвания. При къси съединения прекъсвачът трябва да заработи мигновено, често в рамките на 2 до 3 цикъла (30 до 50 милисекунди). Тази статия изследва подробните механизми – от откриване на повреда до гасене на дъгата – които позволяват на прекъсвача за високо напрежение да се справя надеждно с тези екстремни условия. Също така споделяме технически спецификации от продуктовата линия на нашата фабрика и практическа информация за поддръжката.

Съдържание

• 1. Какво се случва вътре в прекъсвача за високо напрежение по време на късо съединение?
• 2. Как прекъсвачът за високо напрежение открива и прави разлика между претоварване и късо съединение?
• 3. Какви са ключовите технически спецификации за прекъсване при повреда?
• 4. Как поддръжката и тестването могат да осигурят надеждно отстраняване на грешки?
• Често задавани въпроси (FAQ)
• Заключение и Консултация по системата за защита

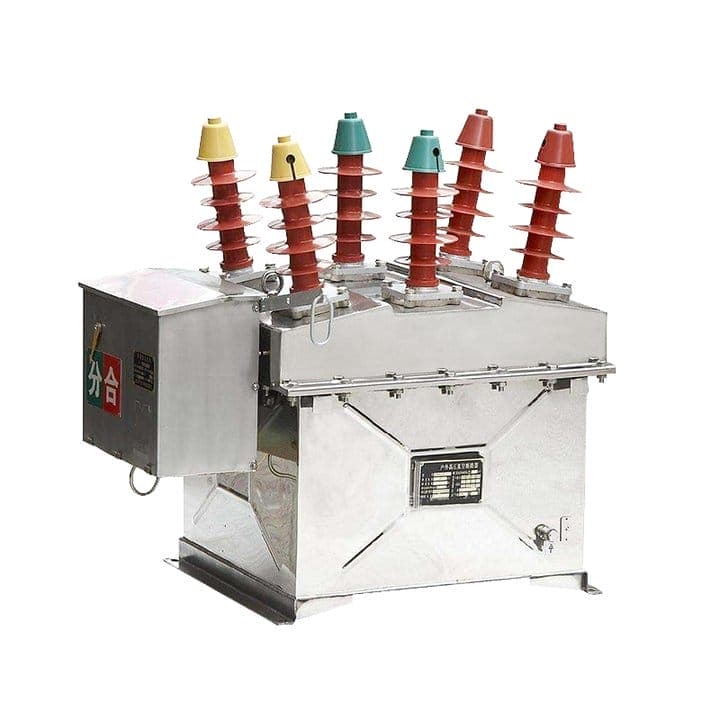

Какво се случва вътре в прекъсвач за високо напрежение по време на късо съединение?

Когато възникне късо съединение, токът в електрозахранващата система моментално нараства и прекъсвачът за високо напрежение трябва да реагира с изключителна скорост. Последователността от събития вътре в прекъсвача е фино хореографиран механичен и електрически процес. При получаване на сигнал за изключване от защитното реле, работният механизъм (пружинен, хидравличен или пневматичен) освобождава съхранената енергия, причинявайки отделяне на подвижния контакт от неподвижния контакт. В момента на разделяне се образува електрическа дъга през контактната междина, поддържана от високия ток на повреда. Тази дъга генерира температури от 15 000 до 20 000 Келвина, които биха изпарили контактите и унищожили прекъсвача, ако не бъдат контролирани. Следователно, прекъсвачът за високо напрежение разчита на среда за гасене на дъгата – или SF6 газ, вакуум или масло – за охлаждане и дейонизиране на дъгата, като я гаси при следващото текущо преминаване през нулата. Целият процес от възникване на повреда до прекъсване на тока трябва да се случи в рамките на 3 до 5 цикъла на захранване (50 до 80 милисекунди).

Подробен процес стъпка по стъпка вътре в прекъсвача за високо напрежение по време на късо съединение:

• Стъпка 1: Откриване на повреда и иницииране на релето:Токовите трансформатори (CT) усещат рязкото увеличение на тока и изпращат сигнал към защитното реле. Релето сравнява тока с настройката за улавяне и определя дали повредата е късо съединение или претоварване. При късо съединение релето изпраща незабавна команда за изключване към прекъсвача.
• Стъпка 2: Активиране на работния механизъм:Задействащата бобина се захранва, освобождавайки резето, което държи работния механизъм. При прекъсвач с пружинно задвижване, пружината освобождава и задвижва движещия се контакт чрез свързваща система. В хидравличен прекъсвач маслото под високо налягане се насочва към бутало, което движи контакта. Това механично действие обикновено отнема от 5 до 15 милисекунди.
• Стъпка 3: Разделяне на контактите и дъга:Докато движещият се контакт се отдръпва, дъга запълва празнината. Първоначално дъгата се задвижва от големия ток и генерираните магнитни сили. Дъговите контакти, изработени от материали като мед-волфрам или сребро-волфрам, са устойчиви на топене, но все още изпитват значителна ерозия.
• Стъпка 4: Гасене на дъгата:В SF6 прекъсвач за високо напрежение, пуферен механизъм компресира SF6 газа и го насочва през дюза през дъгата. Високоскоростният газов поток премахва топлината и йонизираните частици, докато електроотрицателните SF6 молекули улавят свободни електрони, предотвратявайки повторната йонизация. Във вакуумен прекъсвач дъгата се гаси от бързата дифузия на метални пари във вакуумната среда.
• Стъпка 5: Текущо нулево прекъсване:Дъгата изгасва при следващото нулево ниво на тока (когато AC вълната пресече нулата). След прекъсване, диелектричната якост на отворените контакти трябва да се възстанови бързо, за да издържи на напрежението за преходно възстановяване (TRV), което се появява през междината. Прекъсвачът трябва да остане отворен, предотвратявайки повторно задействане.

За да илюстрирате сериозността на събитието на късо съединение, помислете за система от 145 kV с ток на повреда от 40 kA. Енергията, освободена в дъгата, може да надхвърли 100 MJ, достатъчна за стопяването на 50 kg мед. Нашият прекъсвач за високо напрежение в Lugao е проектиран да се справя с такива събития с минимална ерозия на контакта. Пуферният механизъм SF6, който използваме, е оптимизиран чрез изчислителна динамика на флуидите (CFD), за да се гарантира, че скоростта на газовия поток надвишава Mach 2 в гърлото на дюзата, осигурявайки бързо изгасване на дъгата. При типови тестове нашият прекъсвач за високо напрежение успешно прекъсна 40 kA повреди при 145 kV за 20 последователни операции без никакво влошаване на производителността. Този здрав дизайн дава на комуналните услуги увереност, че тяхната система ще бъде защитена дори при най-тежките условия на късо съединение.

Как прекъсвачът за високо напрежение открива и прави разлика между претоварване и късо съединение?

Способността да се прави разлика между претоварване и късо съединение е от решаващо значение за надеждната работа на електроенергийната система. Претоварването е състояние, при което токът надвишава номиналната стойност, но не представлява непосредствена заплаха за оборудването и може да е временно (напр. стартиране на голям двигател). Късото съединение е сериозна повреда, която изисква незабавно отстраняване. Прекъсвачът за високо напрежение разчита на защитни релета - електромеханични, полупроводникови или базирани на микропроцесор - за да направи това разграничение. Тези релета получават токови входове от токови трансформатори (CTs) и напреженови входове от потенциални трансформатори (PTs) и използват специфични алгоритми и характеристики време-ток, за да разграничат двете условия. След това релето изпраща сигнал за изключване към прекъсвача за високо напрежение с подходящо време.

Как системата за откриване на прекъсвач за високо напрежение разграничава повредите:

• Защита от свръхток с обратно време (за претоварване):Релето използва обратна на времето характеристична крива, при която времето за изключване намалява с увеличаване на тока. За умерено претоварване (напр. 120 процента от номиналния ток) времето за задействане може да бъде няколко секунди, което позволява преминаването на временни претоварвания. Ако претоварването продължава, релето изключва прекъсвача за високо напрежение, за да предотврати термично увреждане.
• Мигновена защита от свръхток (за късо съединение):За токове, надвишаващи висок праг на задействане (обикновено 8 до 12 пъти над номиналния ток), релето работи мигновено, като изпраща сигнал за изключване без умишлено забавяне. Това гарантира, че прекъсвачът за високо напрежение се отваря в рамките на 20 до 30 милисекунди, ограничавайки повредата на оборудването.
• Насочена свръхтокова защита:В мрежови системи грешки могат да възникнат и в двете посоки. Насочените релета използват входове за ток и напрежение, за да определят посоката на повредата, като гарантират, че само прекъсвачът за високо напрежение, който е най-близо до повредата, се отваря, докато други остават затворени, за да поддържат потока на мощността.
• Защита от заземяване:За единични повреди между линия и земя, които са често срещани в системи с високо напрежение, се използва откриване на остатъчен ток. Релето следи тока на нулевата последователност, който е сумата от трифазните токове. Ако токът на нулевата последователност превиши зададен праг, релето задейства прекъсвача за високо напрежение.

Съвременните системи за високоволтови прекъсвачи използват цифрови релета с комуникационни възможности, позволяващи дистанционно наблюдение и координация с други прекъсвачи в подстанцията. Тези релета могат също така да съхраняват записи на събития и вълни на повреда, които са безценни за анализ след повреда. Нашата фабрика в Lugao Power Co., Ltd. предоставя цялостна услуга за координиране на защитно реле, като гарантира, че настройките на нашия прекъсвач за високо напрежение са оптимално съобразени с изискванията на вашата система. Използваме стандартен за индустрията софтуер за координация, за да симулираме различни сценарии на повреда и да проверим дали настройките на релето осигуряват селективна координация, което означава, че работи само прекъсвачът, който е най-близо до повредата.

Практически пример: В преносна линия 230 kV, защитното реле за прекъсвач за високо напрежение може да бъде настроено да изключва при 1,2 пъти номиналния ток за претоварване с настройка на циферблата за време от 2 секунди и при 12 пъти номиналния ток за мигновено изключване. Ако голям двигател стартира, причинявайки 1,4 пъти токов скок, релето няма да се задейства, тъй като продължителността на претоварването е кратка. Въпреки това, ако възникне повреда фаза-фаза, токът може да достигне 18 пъти номиналната стойност и релето ще задейства незабавно прекъсвача за високо напрежение, изчиствайки повредата в рамките на 3 цикъла. Тази селективна координация е от съществено значение за поддържане на стабилността на системата и предотвратяване на каскадни прекъсвания.Lugao Power Co., Ltd.предоставя подробно ръководство за настройка на релето с всеки прекъсвач за високо напрежение, като помага на комуналните услуги да постигнат оптимална координация.

Какви са ключовите технически спецификации за прекъсване при повреда?

Способността на високоволтовия прекъсвач да се справя с къси съединения и претоварвания се определя от набор от критични технически спецификации. Тези параметри определят номиналния ток на повреда на прекъсвача, времето на прекъсване и възможността за преходно възстановяване на напрежението (TRV). Lugao Power Co., Ltd. произвежда широка гама от прекъсвачи за високо напрежение за различни нива на напрежение и условия на повреда. Таблицата по-долу обобщава основните спецификации за отстраняване на неизправности за нашите най-популярни модели, които се използват в преносни и разпределителни подстанции по целия свят. Всички стойности са типово тествани в съответствие със стандартите IEC 62271-100 и ANSI C37.09.

В допълнение към стандартните рейтинги, нашата фабрика предлага прекъсвач за високо напрежение с подобрени възможности за прекъсване на повреда. Например, ние предоставяме "високоскоростна" версия с оптимизиран работен механизъм, който намалява времето за отваряне с 5 милисекунди, което е критично за приложенията на генераторни прекъсвачи. Ние също така предлагаме вариант на превключване на "кондензаторна банка" с по-висок TRV рейтинг за превключване на капацитивни токове. Всички наши прекъсвачи за високо напрежение са оборудвани с механизъм за самораздухване, който намалява работната енергия, необходима за прекъсване на повреда, с 30 процента, което позволява по-малки пружини и по-надеждна работа.

За да гарантираме, че нашият прекъсвач за високо напрежение отговаря на определените рейтинги на повреда, всеки модул преминава цялостна програма за фабрични тестове. Това включва диелектрични тестове (мощна честота и импулс на мълния), тестове за късо съединение в независими лаборатории и тестове за механична издръжливост (над 10 000 операции). Нашата фабрика в Lugao Power Co., Ltd. предоставя пълен протокол от изпитване с всяка пратка, включително осцилограми на тестове за прекъсване на повреда, гарантирайки пълна проследимост. За клиентите на комуналните услуги тези протоколи от тестове са от съществено значение за мрежово планиране и проучвания за координация и те осигуряват увереността, че прекъсвачът за високо напрежение ще работи според очакванията, когато възникне повреда.

Как поддръжката и тестването могат да гарантират надеждно отстраняване на неизправности?

Дори най-добрият прекъсвач за високо напрежение няма да успее да се справи с късо съединение или претоварване, ако не се поддържа правилно. Отстраняването на неизправностите зависи от точното синхронизиране на механичните компоненти, целостта на дъгогасителната среда и правилната работа на релетата и управляващите вериги. Нашата фабрика в Lugao Power Co., Ltd. разработи цялостна програма за поддръжка за нашия прекъсвач за високо напрежение, която включва периодична проверка, функционално тестване и диагностичен анализ. Редовната поддръжка не само гарантира, че прекъсвачът ще работи, когато е необходимо, но също така удължава експлоатационния му живот и намалява риска от катастрофална повреда.

Основни практики за поддръжка за надеждно справяне с повреди на прекъсвач за високо напрежение:

• Измерване на контактно износване и ерозия:След прекъсване на късо съединение контактите на дъгата могат да ерозират. Нашият дизайн на високоволтов прекъсвач включва индикатор за износване, който позволява на операторите да оценят оставащия живот на контакта. Препоръчваме измерване на контактното съпротивление (с помощта на микроомметър) всяка година и подмяна на контактите, когато съпротивлението се увеличи с повече от 20 процента спрямо базовата линия.
• Мониторинг на плътност на елегаз и влага:Налягането на газа SF6 трябва да се поддържа в определения диапазон за правилно гасене на дъгата. Монитор за плътност непрекъснато проследява налягането на газа и предупреждава операторите, ако възникне теч. Освен това съдържанието на влага трябва да се проверява на всеки шест месеца; ако надвишава 200 ppm, газът трябва да се филтрира или смени. Нашата фабрика предоставя услуга за обработка и анализ на газ за всички наши прекъсвачи за високо напрежение.
• Тест за синхронизация на работния механизъм:Времето за отваряне и затваряне на прекъсвача трябва да се проверява ежегодно с помощта на цифров анализатор за времето. Отклонения с повече от 10 процента от фабрично зададените стойности могат да означават механично износване или неправилно центриране. Нашият прекъсвач за високо напрежение разполага с модулен работен механизъм, който може да се обслужва, без прекъсвачът да се изважда от експлоатация.
• Тестове за съпротивление на изолацията и фактор на мощността:Изолационните части - опорни изолатори, втулки и вътрешни поддържащи конструкции - трябва да бъдат тествани за диелектрична цялост. Препоръчваме да извършвате тест за фактор на мощността (тен делта) на всеки три години, за да откриете всяко влошаване на изолационните свойства.

За да илюстрирате важността на поддръжката, помислете за случай от европейска компания, при която прекъсвач за високо напрежение 245 kV не успя да се задейства по време на късо съединение, причинявайки големи щети на трансформатор. Разследване разкри, че работният механизъм на прекъсвача е натрупал влага поради неуспешно уплътнение и спирачната бобина е блокирала. Впоследствие компанията прие нашия препоръчан годишен тест за време и проверка на влажността и не е имало подобни повреди през последните осем години. Нашата фабрика предоставя подробен дневник за поддръжка с всеки високоволтов прекъсвач и предлагаме обучение за персонала на комуналните услуги за правилни процедури за тестване и диагностика.

За клиенти, които се нуждаят от цялостна поддръжка, Lugao Power Co., Ltd. предлага договор за обслужване, който включва годишно посещение на фабрично обучен техник, диагностични тестове на място и спешна смяна на резервни части. Ние също така предоставяме опция за дистанционно наблюдение, която непрекъснато проследява ключовите параметри на прекъсвача за високо напрежение, изпращайки предупреждения до контролния център на предприятието, ако някой параметър излезе от нормалния диапазон. Чрез инвестиране в редовна поддръжка и използване на нашия експертен опит в диагностиката, комуналните предприятия могат да гарантират, че техните прекъсвачи за високо напрежение ще се справят надеждно с къси съединения и претоварвания, защитавайки захранващата система и минимизирайки времето на престой.

Често задавани въпроси (FAQ)

Въпрос 1: Какъв е максималният ток на късо съединение, който прекъсвачът за високо напрежение може да прекъсне?

Отговор: Максималният ток на късо съединение зависи от номиналната изключвателна способност на прекъсвача, която е посочена в kA. За нашите високоволтови прекъсвачи от серия LGB максималният ток на прекъсване варира от 31,5 kA за модели 72,5 kV до 63 kA за модели 550 kV. Тази оценка се основава на симетричен ток при номиналното напрежение. Прекъсвачът може също да прекъсва асиметрични токове на повреда с DC компонент, при условие че общият ток не надвишава проектната способност на прекъсвача. За по-високи нива на повреда могат да се използват няколко прекъсвача последователно или може да се избере прекъсвач с по-висок рейтинг. Нашата фабрика предоставя услуга за анализ на ниво на повреда, за да ви помогне да изберете правилния прекъсвач за вашата система.

Въпрос 2: Как прекъсвачът за високо напрежение гаси дъгата, след като се отвори?

Отговор: Прекъсвачът за високо напрежение използва механизъм за издухване, който компресира SF6 газ и го насочва през дюза през дъгата. Високоскоростният газов поток охлажда дъгата и премахва йонизираните частици, докато електроотрицателните SF6 молекули улавят свободни електрони, предотвратявайки повторната йонизация. Дъгата изгасва при текущото преминаване на нулата и диелектричната якост на контактната междина се възстановява бързо. Този процес се повтаря за всяка фаза независимо. Нашият прекъсвач за високо напрежение е тестван, за да осигури надеждно изгасване на дъгата при всякакви условия на повреда.

Въпрос 3: Може ли прекъсвач за високо напрежение да се справи с множество къси съединения, без да се нуждае от поддръжка?

Отговор: Да, прекъсвачът за високо напрежение е проектиран да се справи с множество прекъсвания на повреда, преди да се наложи поддръжка. Броят на прекъсванията при повреда, които може да обработи, зависи от големината на тока на повредата и дизайна на прекъсвача. Например, нашият прекъсвач за високо напрежение може да се справи с 20 пълни номинални прекъсвания на късо съединение без смяна на контакта. Въпреки това, при по-ниски токове на повреда, броят на прекъсванията може да бъде значително по-голям. Препоръчваме да наблюдавате износването на контактите с помощта на индикатора за износване и да планирате поддръжка въз основа на кумулативния прекъснат ток на повреда. Нашата фабрика предоставя калкулатор за поддръжка, за да помогне с това планиране.

Въпрос 4: Каква е разликата между късо съединение и претоварване по отношение на работата на прекъсвача за високо напрежение?

Отговор: Късото съединение е повреда с голям ток, която изисква незабавно прекъсване, обикновено в рамките на 3 до 5 цикъла, за да се предотврати повреда на оборудването. Претоварването е умерен свръхток, който не е непосредствено опасен и релето на прекъсвача може да му позволи да продължи за няколко секунди до минути, за да се отстранят временните претоварвания. Прекъсвачът за високо напрежение работи по-бързо при късо съединение, отколкото при претоварване. За претоварване, прекъсвачът може да бъде оборудван с термична или обратна на времето характеристика на изключване. Нашите настройки на защитното реле са оптимизирани да разграничават тези две състояния, като гарантират правилната реакция.

Въпрос 5: Колко често трябва да се тества прекъсвачът за високо напрежение за справяне с повреди?

Отговор: Препоръчваме изчерпателен тест на ефективността на прекъсвача за високо напрежение при справяне с неизправностите поне веднъж годишно, включително тестове за синхронизация, измерване на контактното съпротивление и анализ на елегаз. За прекъсвачи, които работят често или са разположени в тежка среда, се препоръчва по-често тестване (на всеки 6 месеца). Освен това, след всяко сериозно прекъсване на повреда (над 50 процента от номиналната мощност на прекъсване), прекъсвачът трябва да бъде инспектиран и тестван. Нашата фабрика предоставя подробна процедура за тестване и предлага услуги за тестване на място за всички наши продукти за високоволтови прекъсвачи.

Заключение: Осигурете надеждна защита от повреда с прекъсвач за високо напрежение

Прекъсвачите за високо напрежение са предната защита срещу късо съединение и претоварване в енергийните системи. Тяхната способност бързо и надеждно да откриват, прекъсват и изолират условия на повреда е критична за стабилността на системата, защитата на оборудването и безопасността на персонала. Както обяснихме, процесът включва прецизна координация на релето, бързо механично действие и усъвършенствано гасене на дъгата с помощта на газ SF6. Техническите спецификации и практиките за поддръжка, които очертахме, гарантират, че вашият прекъсвач за високо напрежение ще работи, когато това е най-важно. В Lugao Power Co., Ltd. нашата фабрика е разработила широка гама от прекъсвачи за високо напрежение, които отговарят на най-високите международни стандарти и са подкрепени от десетилетия опит в енергетиката.

Планирате ли да надстроите или разширите вашата система за защита?Свържете се с Lugao Power Co., Ltd. днесза изчерпателна консултация за защита при повреди. Нашият екип от инженери на енергийната система ще анализира нивата на повреда на вашата система, координацията на защитата и изискванията към оборудването и ще препоръча оптималното решение за високоволтов прекъсвач. Ние предлагаме пълна техническа поддръжка, включително координиране на настройката на релето, надзор на монтажа и обучение за вашия персонал по поддръжката.Поискайте вашата безплатна оценка на системата за защита сега от Lugao Power Co., Ltd. и се уверете, че вашата енергийна система е защитена от най-висококачествената технология за високоволтов прекъсвач.
