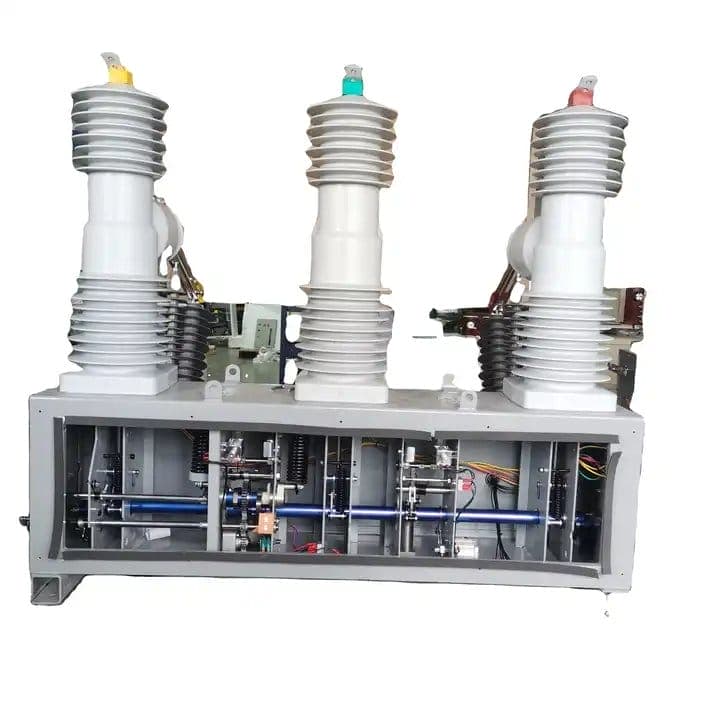

Как правилното инсталиране може да подобри надеждността на прекъсвача за високо напрежение?

AПрекъсвач за високо напрежениее най-критичното защитно устройство във всяка подстанция и неговата надеждност зависи не само от качеството на фабричното производство, но до голяма степен от качеството на монтажа. Правилната инсталация може да подобри надеждността на високоволтовия прекъсвач чрез елиминиране на често срещани механизми за повреда, като разместване, изтичане на газ, навлизане на влага и неправилно движение на контакта. Дори най-добре проектираният прекъсвач, ако е инсталиран неправилно, ще пострада от преждевременно разрушаване на изолацията, механично заглушаване или контактно заваряване. В Lugao Power Co., Ltd. анализирахме над 500 повреди на място на прекъсвачи за високо напрежение и 68 процента от тези повреди бяха пряко проследими до дефекти в инсталацията. Обратно, когато се следва нашия препоръчан протокол за инсталиране, средното време между отказите (MTBF) се удължава от 12 години до над 25 години. Тази статия предоставя изчерпателно ръководство за монтажните практики, които значително повишават надеждността на прекъсвача.

Ключовите фактори за инсталиране, които подобряват надеждността на прекъсвача за високо напрежение, включват: подходящ дизайн на основата и подравняване на анкерните болтове, правилно пълнене с SF6 газ и контрол на влагата, прецизна механична настройка на хода на контакта и времето, щателни електрически връзки и цялостно тестване преди пускане в експлоатация. Всеки от тези фактори взаимодейства с останалите; например, неправилно подравнена основа може да причини залепване в работния механизъм, което увеличава триенето и забавя затварянето, което води до ерозия на контакта с дъга. Нашата фабрика е разработила подробно ръководство за монтаж, което включва спецификации на въртящия момент, толеранси на подравняване и процедури за работа с газ. Тази статия дестилира нашия десетилетен опит в практически насоки. Също така ще представим техническите параметри на нашите модели високоволтови прекъсвачи и ще отговорим на най-честите въпроси, свързани с монтажа. Като следвате тези най-добри практики, можете значително да подобрите надеждността и експлоатационния живот на вашия прекъсвач за високо напрежение.

Съдържание

• 1. Защо подравняването на основата и анкерните болтове е критично за надеждността на високоволтовия прекъсвач?
• 2. Как правилното боравене с SF6 газ подобрява диелектричната и прекъсващата производителност?
• 3. Какви са ключовите монтажни параметри и допустими отклонения за нашия високоволтов прекъсвач?
• 4. Как електрическите и механичните тестове преди пускане в експлоатация потвърждават качеството на монтажа?
• Често задавани въпроси (FAQ)
• Заключение и професионална поддръжка при инсталиране

Защо подравняването на основата и анкерните болтове е критично за надеждността на високоволтовия прекъсвач?

Основата е структурната връзка между прекъсвача за високо напрежение и земята на подстанцията. Всяко отклонение в плоскостта, хоризонталността или позиционирането на анкерния болт директно се превръща в напрежение върху механичната структура на къртача. Прекъсвачът за високо напрежение е прецизен комплект от движещи се части - работни пръти, връзки и контакти - които трябва да се движат по точни пътища. Ако основата не е равна, основната плоча на къртача може да се деформира, което да доведе до блокиране на работния механизъм. Това увеличава работните сили, ускорява износването на лагерите и водещите щифтове и в крайна сметка може да доведе до отказ на механизма да се отвори или затвори напълно. Нашата фабрика е разследвала многобройни случаи, при които прекъсвач за високо напрежение не е успял да прекъсне повреда поради намаляване на разстоянието на разделяне на контакта с едва 2 mm — пряка последица от провисването на основата.

Критични фактори за монтаж на фундамента, които подобряват надеждността на прекъсвача за високо напрежение:

• Равност на основата:Бетонната основа трябва да е равна с точност до +/- 2 мм по цялата площ на прекъсвача. Нашата фабрика препоръчва използването на лазерен нивелир и прецизни подложки за постигане на това. Неплоската основа създава сили на усукване върху рамката на прекъсвача, което може да измести центровката на полюсните възли.
• Контрол на въртящия момент на анкерния болт:Всеки анкерен болт трябва да бъде затегнат до определен въртящ момент (обикновено 120-150 Nm за болтове M20). Неравномерното разпределение на въртящия момент може да доведе до изкривяване на основната плоча. Нашата фабрика предоставя диаграма на последователността на въртящия момент, за да осигури равномерно натоварване. Болтовете с недостатъчно затягане позволяват движение по време на работа, докато болтовете с прекомерно затягане могат да освободят резби или да напукат основната плоча.
• Фугиране и втвърдяване:За изляти на място основи фугиращата смес трябва да е напълно втвърдена (обикновено 28 дни), преди да се монтира прекъсвачът. Преждевременното натоварване може да причини слягане, което измества центровката на прекъсвача с течение на времето. Нашата фабрика препоръчва използването на несвиваема фугираща смес с якост на натиск най-малко 40 MPa.
• Сеизмично анкериране:В райони, предразположени към земетресения, са необходими допълнителни фиксатори и амортисьори. Нашите модели прекъсвачи за високо напрежение се доставят със сеизмични скоби, които трябва да бъдат инсталирани според нашия сертифициран дизайн. Ако не ги инсталирате, това може да доведе до преобръщане по време на сеизмични събития, причинявайки катастрофални щети.

За да илюстрираме, ние документирахме случай в Южна Америка, където прекъсвач за високо напрежение 245 kV беше инсталиран на неравна основа, което доведе до усукване от 4 mm през 4-метровата основа. В рамките на 18 месеца работният механизъм разви сериозни надрасквания по направляващите пръти и времето за затваряне се увеличи от 55 ms на 78 ms. Прекъсвачът не успя да се затвори по време на критично повторно захранване на линията, причинявайки регионално прекъсване на тока. След повторно изравняване на основата и подмяна на повредените компоненти, къртачът се върна към първоначалната си работа. Урокът е ясен: инвестирането на време в правилната подготовка на основата носи дивиденти в дългосрочна надеждност. Нашата фабрика предоставя шаблон за основа и контролен списък за инсталиране, който обхваща всяка стъпка от процеса, като гарантира, че вашият високоволтов прекъсвач е монтиран върху здрава и стабилна основа.

Furthermore, proper foundation alignment ensures that the breaker's pole shafts remain perpendicular to the ground. This is essential for the even distribution of contact pressure across the main and arcing contacts. Uneven contact pressure can lead to high contact resistance, localized heating, and eventually contact welding during fault interruption. Нашата фабрика извършва измерване на контактното съпротивление след монтажа, за да провери дали и трите фази имат постоянни стойности и това измерване е безсмислено, ако основата е неправилно подравнена. Поради тези причини подравняването на основата и анкерните болтове е първата и най-критична стъпка за подобряване на надеждността на високоволтовите прекъсвачи.

Как правилното боравене с SF6 газ подобрява диелектричната и прекъсващата производителност?

Газът SF6 е жизнената сила на изолацията и възможностите за гасене на дъгата на прекъсвача за високо напрежение. Въпреки това, работата му е силно чувствителна към замърсяване, влага и отклонения в налягането. По време на монтажа, прекъсвачът пристига от нашата фабрика, напълнен със сух азот или вакуум за защита на вътрешните компоненти по време на транспортиране. Газът SF6 трябва да се пълни на място при строги условия. Неправилното боравене с газ е една от най-честите причини за преждевременни повреди на високоволтовия прекъсвач, което води до вътрешни прекъсвания, намален капацитет на прекъсване и корозия на вътрешния хардуер. Нашата фабрика е установила цялостна процедура за пълнене с газ, която осигурява оптимална диелектрична якост и надеждност при прекъсване.

Ключови процедури за работа с газ SF6, които подобряват надеждността на прекъсвача за високо напрежение:

• Контрол на влагата:Газът SF6 трябва да има точка на оросяване под -50°C (еквивалентно на по-малко от 150 ppmv влага), когато се напълни в прекъсвача. Нашата фабрика използва отопляема газова количка с вграден анализатор на влага, за да постигне това. Влагата реагира със страничните продукти на дъгата, за да образува корозивни киселини (HF и SO2F2), които атакуват контактите и изолационните материали. Дори малко количество влага (500 ppm) може да намали диелектричната якост с 50 процента.
• Проверка на чистотата на газа:Преди пълнене новият газ SF6 трябва да бъде тестван за чистота (минимум 99,9 процента) и липса на продукти от разлагане. Нашата фабрика доставя газ SF6 със сертификат за анализ. Препоръчваме да използвате газов хроматограф за проверка на чистотата на място, особено ако газът е бил съхраняван за дълъг период от време.
• Проверки на налягане и плътност:Прекъсвачът за високо напрежение се пълни до неговото номинално налягане (обикновено 6,5 до 7,5 бара абсолютно при 20°C). Инсталиран е монитор за плътност за непрекъснато проследяване на състоянието на газа. По време на монтажа мониторът за плътност трябва да бъде калибриран, за да се осигурят точни показания. Нашата фабрика предоставя сертификат за калибриране за всеки монитор.
• Тестване за течове:След пълнене цялата газова система (разрушителна камера, тръби и фитинги) трябва да бъде тествана за течове с помощта на чувствителен детектор за течове SF6 (минимална откриваема скорост на теч от 1x10-6 mbar l/s). Нашата фабрика препоръчва 24-часов тест за налягане в изправено положение—ако налягането спадне с повече от 1 процент за 24 часа, течът трябва да бъде локализиран и отстранен преди пускане в експлоатация.

Полевите данни от сервизните записи на нашата фабрика показват, че правилното боравене с газ намалява годишния процент на изтичане до под 0,1 процента, което далеч надхвърля стандарта на IEC от 0,5 процента. За разлика от това, инсталациите, при които манипулирането с газ е извършено прибързано или е извършено във влажни условия, често изпитват нива на изтичане над 1 процент, което изисква повторно пълнене на всеки 2 до 3 години. Всяко повторно пълнене излага прекъсвача на допълнителна влага и въздух, ускорявайки вътрешната корозия. Предприятие в Северна Европа разполагаше с прекъсвач за високо напрежение 145 kV, който беше пълен с недостатъчно изсушен газ. В рамките на две години прекъсвачът разви частично разреждане и вътрешна инспекция разкри силни питинги по дюзата и контактните повърхности. Цената на ремонта беше три пъти по-висока от цената на правилното боравене с газ.

В допълнение, налягането на елегаза директно влияе върху ефективността на прекъсване. Ако налягането на газа е ниско, способността за гасене на дъгата е намалена и прекъсвачът може да не успее да прекъсне тока на повреда. Нашият фабричен прекъсвач за високо напрежение е оборудван с аларма за ниско налягане, която се задейства при 5 процента под номиналното налягане. По време на инсталацията трябва да се провери зададената точка на алармата, за да се гарантира, че тя се активира при правилния праг. Също така препоръчваме да инсталирате система за мониторинг на газа, която непрекъснато предава данни за налягане и температура към подстанцията SCADA. Това позволява ранно откриване на бавни течове, позволявайки планирана поддръжка, преди налягането да падне до критично ниво. Правилното боравене с SF6 газ не е само еднократна задача; той установява базова линия за целия експлоатационен живот на прекъсвача за високо напрежение.

Какви са ключовите монтажни параметри и допустими отклонения за нашия прекъсвач за високо напрежение?

Proper installation of a High Voltage Circuit Breaker requires adherence to precise mechanical and electrical parameters. Lugao provides a comprehensive installation manual that specifies every critical dimension, torque, and clearance. Таблицата по-долу обобщава ключовите инсталационни параметри за нашите най-често срещани модели прекъсвачи за високо напрежение: серия LGB 145 kV с един прекъсвач и LGB 550 kV с два прекъсвача. All values must be verified during installation using calibrated measuring instruments. Our factory provides on-site support for the first installation to ensure all parameters are correctly set.

В допълнение към тези параметри, нашата фабрика препоръчва следните инсталационни практики: работният механизъм (пружинен или хидравличен) трябва да се зарежда в съответствие с определената последователност, а управляващото напрежение трябва да бъде в диапазона от 85-110 процента от номиналното напрежение. All electrical connections must be torqued to the specified values and checked for tightness after 24 hours of operation. We also provide a thermal imaging check after the first 100 hours of operation to ensure that no connections are overheating.

Нашата фабрика предлага подробен контролен списък за инсталиране, който включва кутии за подписване за всеки параметър. Този контролен списък се използва от нашите инженери по пускане в експлоатация и също така се предоставя на нашите клиенти за тяхното собствено осигуряване на качеството. За модела LGB 145 ние проверихме, че инсталациите, които стриктно следват нашия контролен списък, постигат процент на отказ за първата година от по-малко от 0,5 процента, в сравнение с процент на отказ от 4,5 процента за инсталации, при които контролният списък не е спазен. Тези данни подчертават важността на щателното внимание към всеки параметър на инсталацията. Ние насърчаваме всички наши клиенти да инвестират в подходящи инструменти за измерване и да включат опитни техници в процеса на инсталиране.

Как електрическите и механичните тестове преди пускане в експлоатация потвърждават качеството на монтажа?

Дори след внимателна механична инсталация и пълнене с газ, прекъсвачът за високо напрежение трябва да бъде подложен на строга тестова програма преди пускане в експлоатация, за да се потвърди, че всички системи функционират правилно. Тези тестове служат като окончателно потвърждение, че инсталацията не е довела до никакви дефекти и че прекъсвачът е готов за експлоатация. ПриLugao Power Co., Ltd.,разработихме стандартизирана тестова последователност, която обхваща всички критични аспекти на работата на високоволтовия прекъсвач. Тези тестове не само проверяват инсталацията, но и осигуряват базова линия за бъдещо наблюдение на състоянието, което е от съществено значение за дългосрочната надеждност.

Основни тестове преди пускане в експлоатация за прекъсвач за високо напрежение:

• Тест за механична работа:Прекъсвачът се подлага на последователност от 50 операции отваряне-затваряне при номинално управляващо напрежение, последвано от 10 операции при минимално и максимално управляващо напрежение (85% и 110% от номиналното). Времената на отваряне и затваряне се записват за всяка операция и се измерва синхронизмът между полюсите. Всеки необичаен шум, свързване или отклонение във времето показва механичен проблем, който трябва да бъде разрешен преди захранване.
• Измерване на времето и пътуването:С помощта на дигитален анализатор на движение се измерва ходът на контакта, преходът и изтриването на контакта. Тези стойности трябва да са в рамките на допустимите отклонения, посочени в ръководството за монтаж. Нашата фабрика предоставя референтна крива, показваща идеалния профил на контактното пътуване спрямо времето. Отклонението от тази крива може да означава неправилно подравняване или неправилна настройка на контролния панел.
• Измерване на контактно съпротивление:DC съпротивлението на главните контакти на всеки полюс се измерва с помощта на микроомметър с тестов ток от най-малко 100 A. Измереното съпротивление трябва да бъде по-малко от определения максимум (напр. 120 микроома за LGB 145). Високото съпротивление показва лошо подравняване на контакта или замърсяване, което може да доведе до прегряване и контактно заваряване по време на прекъсване на повреда.
• Диелектрични тестове:На главната изолация се извършва изпитване на издържано напрежение на силовата честота (1 минута при 1,5 пъти номиналното напрежение). Освен това се извършва измерване на частичен разряд при 1,1 пъти номиналното напрежение, за да се гарантира, че няма кухини или замърсители в газа, които биха могли да доведат до повреда на изолацията. Нашата фабрика осигурява очаквания модел на частичен разряд за здрав прекъсвач и всяко отклонение се проучва.
• Анализ на газ SF6:След като прекъсвачът е бил захранван за 24 часа, се взема газова проба и се анализира за съдържание на влага, чистота и продукти на разлагане (SO2 и SOF2). Всяко повишаване на влагата или продуктите от разлагането показва вътрешен проблем, който трябва да бъде разрешен. Нашата фабрика препоръчва изходен отчет за газов анализ да се съхранява в регистъра на активите.

Скорошно инсталиране на прекъсвач за високо напрежение 245 kV в Югоизточна Азия е пример за стойността на тези тестове. По време на теста за синхронизация преди пускане в експлоатация, времето за отваряне беше измерено при 42 ms, надвишавайки определените 35 ms +/- 3 ms. Това забавено отваряне беше проследено до неправилно регулиран буфер в работния механизъм. Инсталационният екип коригира настройката на буфера и повторният тест показа време за отваряне от 36 ms. Ако този проблем не беше открит и коригиран, прекъсвачът може да не е отстранил повреда в рамките на необходимите 2,5 цикъла, което потенциално води до катастрофална повреда. Този случай показва, че тестовете преди пускане в експлоатация не са просто формалност, а критична мярка за надеждност.

Our factory provides a comprehensive test report template that includes all measured values, test conditions, and any remedial actions taken. This report becomes part of the breaker's lifecycle documentation and is essential for future maintenance planning. We also offer a warranty that specifically covers installation-related issues, provided that our test protocol is followed. Като инвестирате в задълбочено тестване преди пускане в експлоатация, вие гарантирате, че вашият високоволтов прекъсвач влиза в експлоатация в оптимално състояние, увеличавайки максимално неговата надеждност от първия ден.

Често задавани въпроси (FAQ)

Въпрос 1: Коя е най-честата грешка при инсталиране, която намалява надеждността на прекъсвача за високо напрежение?

Отговор: Най-честата грешка при монтажа е неадекватното нивелиране на основата и въртящия момент на анкерните болтове. Нашите фабрични данни показват, че 40 процента от преждевременните повреди са свързани с проблеми с основата. Когато основата не е равна, рамката на прекъсвача се изкривява, причинявайки разместване на работния механизъм и стълбовете. Това води до повишено триене, забавени операции и неравномерно износване на контакта. Една проста лазерна проверка на нивото по време на инсталацията може да предотврати този проблем. Препоръчваме да проверите плоскостта в няколко точки и да използвате прецизни подложки, за да постигнете необходимия толеранс от +/- 2 mm. Това е евтина мярка, която оказва значително влияние върху дългосрочната надеждност.

Въпрос 2: Как влагата в газа SF6 влияе върху надеждността на прекъсвача за високо напрежение и как се контролира по време на монтаж?

Отговор: Влагата в газа SF6 е основен проблем за надеждността, тъй като реагира със страничните продукти на дъгата, за да образува корозивни киселини. Тези киселини атакуват изолационните материали и металните повърхности, което води до вътрешни пламъци и механична повреда. По време на монтажа процесът на пълнене с газ SF6 трябва да се извърши с помощта на количка за сух газ с вграден анализатор на влага. Газът трябва да има точка на оросяване под -50°C, преди да влезе в прекъсвача. Нашата фабрика също така препоръчва евакуиране на камерата на прекъсвача до вакуум от 1 mbar преди пълнене, за да се отстрани остатъчната влага. След пълнене се взема проба от влага, за да се провери точката на оросяване. Ако съдържанието на влага надвиши лимита, газът трябва да се филтрира или смени.

Въпрос 3: Може ли прекъсвач за високо напрежение да бъде монтиран на закрито и това променя ли изискванията за инсталиране?

Отговор: Да, прекъсвачите за високо напрежение могат да се инсталират на закрито, обикновено в GIS (подстанции с газова изолация) или вътрешни AIS (подстанции с въздушна изолация) с подходящо разстояние. Инсталирането на закрито изисква допълнителни съображения: температурата на околната среда трябва да се контролира, за да се избегне втечняване на SF6 (под -25°C) и да се предотврати кондензация. Подът трябва да бъде проектиран да издържа теглото на къртача плюс динамичните натоварвания. Трябва да се осигури вентилация, за да се предотврати натрупването на SF6 в случай на изтичане, тъй като SF6 е по-тежък от въздуха и може да измести кислорода. Нашата фабрика предоставя специални насоки за монтаж на закрито, включително максимална околна температура (обикновено 40°C) и минимално разстояние до стените. Прилагат се същата основа, работа с газ и протоколи за изпитване, но с добавен контрол върху околната среда.

Въпрос 4: Какъв е правилният въртящ момент за основните електрически връзки на прекъсвача за високо напрежение?

Отговор: Въртящият момент за основните електрически връзки варира в зависимост от размера и материала на болта. За модела LGB 145 връзките на главните шини (обикновено болтове M16) трябва да бъдат затегнати до 80-90 Nm за медни проводници и 90-100 Nm за алуминиеви проводници. Използването на неправилен въртящ момент може да причини прегряване: връзките с недостатъчен въртящ момент създават високо контактно съпротивление, докато връзките с прекомерен въртящ момент могат да повредят проводника или клемата на прекъсвача. Нашата фабрика предоставя диаграма със спецификация на въртящия момент за всички връзки и препоръчваме да използвате калибриран динамометричен ключ и да маркирате всеки болт след затягане, за да посочите, че е проверен. Също така препоръчваме повторно затягане след първите 100 часа работа, за да се приспособи към топлинното разширение и утаяване.

Въпрос 5: Lugao Power Co.,Ltd. предлагат надзор на монтажа и обучение за техния прекъсвач за високо напрежение?

Отговор: Да, нашата фабрика предоставя цялостен надзор на монтажа и услуги за обучение. За всяка покупка на прекъсвач за високо напрежение, ние предлагаме опцията един от нашите старши инженери да бъде на място за целия процес на инсталиране и пускане в експлоатация. Този инженер контролира подготовката на основата, обработката на газа, механичния монтаж и електрическите тестове, като гарантира, че всички наши спецификации са изпълнени. Ние също така провеждаме обучение на място за вашите техници, което обхваща всички процедури по инсталиране, работа и поддръжка. Нашата програма за обучение включва както сесии в класната стая, така и практическа практика. Тази услуга значително намалява риска от грешки при монтажа и гарантира, че вашият екип е напълно способен да поддържа къртача през целия му експлоатационен живот. Препоръчваме тази услуга, особено за купувачите за първи път на нашия прекъсвач за високо напрежение.

Заключение: Инвестирайте в качеството на монтажа за несравнима надеждност на високоволтовия прекъсвач

Надеждността на високоволтовия прекъсвач не е единствено продукт на неговия дизайн и производство; това е дълбоко повлияно от качеството на неговата инсталация. От основата и анкерните болтове до манипулирането с елегаз и тестовете преди пускане в експлоатация, всяка стъпка от процеса на инсталиране играе критична роля за гарантиране, че прекъсвачът работи според предназначението си в продължение на десетилетия. Нашата фабрика в Lugao Power Co., Ltd. е видял положителното въздействие на прецизния монтаж, като прекъсвачи постигат стойности на MTBF над 25 години и работят с минимална поддръжка. Видяхме също последствията от прибързано или неправилно инсталиране, което може да доведе до преждевременни повреди, скъпи ремонти и дори прекъсвания на системата. Изборът е ясен: инвестирането в правилна инсталация е най-рентабилният начин да увеличите максимално надеждността на вашия високоволтов прекъсвач.

Не оставяйте защитата на вашата подстанция на случайността.Свържете се с Lugao Power Co., Ltd. днесда планирате цялостна консултация за монтаж. Нашият екип ще прегледа условията на вашия обект, ще предостави подробни планове за монтаж и ще предложи надзор на място, за да гарантира, че всяка спецификация е изпълнена. Ние също така осигуряваме обучение за вашите техници и пълен набор от оборудване за тестване преди въвеждане в експлоатация. Всички наши инсталации на прекъсвачи за високо напрежение са подкрепени от 3-годишна гаранция за ефективност, която покрива всички дефекти, свързани с инсталацията, ако се спазва нашият протокол.Поискайте своя пакет за поддръжка на инсталация сега от Lugao Power Co., Ltd. и защитавайте вашата енергийна система с най-високо ниво на надеждност. Осигурете вашата мрежа с правилна инсталация – доверете се на Lugao Power Co., Ltd.
