Какви са разликите между вътрешните и външните вакуумни прекъсвачи за високо напрежение?

В съвременните електроразпределителни системи вакуумните прекъсвачи (VCB) са ключово оборудване за осигуряване на безопасност и стабилност на захранването. Тяхната основна функция е бързо да прекъсват тока и да изолират линиите по време на повреда, предотвратявайки повреда на оборудването и мащабни прекъсвания на захранването. Въпреки това, много специалисти по закупуване и инженеринг често се объркват относно разликите между вътрешни и външни VCB, когато избират модели. Въпреки че и двете използват технология за вакуумно дъгогасене, защо има толкова значителни разлики в дизайна? И как трябва да се избере въз основа на сценариите на проекта?

Като професионален производител на енергийно оборудване, Lugao Power, комбинирайки вътрешни и външни вакуумни прекъсвачи, разбива основните разлики, характеристиките на дизайна и приложимите сценарии на двете, за да ви помогне лесно да изберете правилното оборудване.

Какво е вакуумен прекъсвач (VCB)?

Вакуумният прекъсвач използва вакуум като среда за гасене на дъгата и като изолираща среда. Те използват вакуумна среда за гасене на електрическата дъга, като по този начин контролират и защитават веригата. Това избягва използването на масло или газ SF6, което го прави по-безопасно и по-екологично. Те се използват широко в електроцентрали и подстанции, особено в приложения, изискващи честа работа.

Най-основният начин да ги различите е по тяхната инсталационна среда. Вакуумните прекъсвачи се разделят основно на две категории: Вътрешни вакуумни прекъсвачи за високо напрежение: подходящи за използване в затворени и контролирани вътрешни среди, съвместими със стандартни разпределителни уреди и отговарящи на стабилни условия на работа на закрито.

Вакуумни прекъсвачи за високо напрежение на открито: Подходящи за използване в различни несигурни външни среди, без да се притеснявате от неблагоприятни метеорологични условия.

Независимо дали са на закрито или на открито, високоволтовите вакуумни прекъсвачи споделят един и същ принцип за гасене на дъгата в сърцевината, но тяхната структура, защита и дизайн на изолация са напълно персонализирани, за да отговарят на различни сценарии.

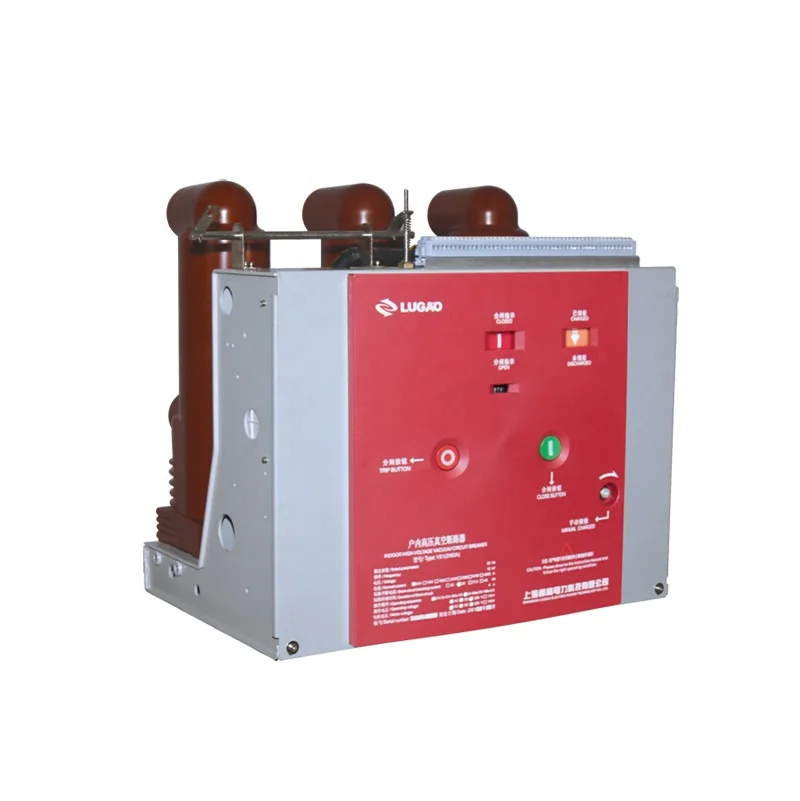

Вътрешни вакуумни прекъсвачи (серия VS1)

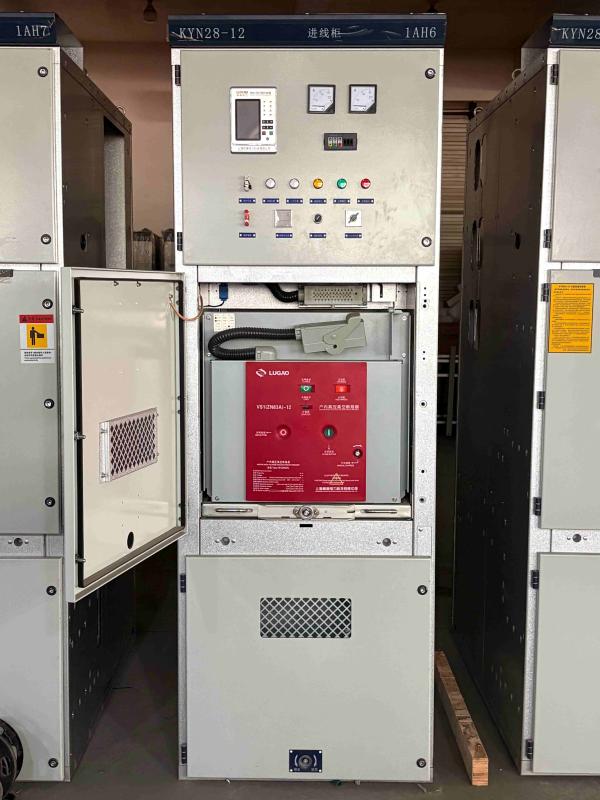

Вътрешният VCB е най-разпространеният тип прекъсвач, обикновено инсталиран в затворени пространства като разпределителни уредби и вътрешни подстанции. Вътрешните вакуумни прекъсвачи на Lugao Power са типичен пример за дизайни, монтирани в шкаф. Работният механизъм е интегриран в корпуса на прекъсвача, което му позволява да се използва не само като фиксирана инсталационна единица, но и със специален задвижващ механизъм за образуване на количка. Секцията на главната верига може да използва интегрално запечатани полюси за постигане на миниатюризация на прекъсвача и работа без поддръжка. Може да бъде оборудван с разпределителна уредба като KYN28A-12, а модулите от фиксиран тип също могат да бъдат оборудвани с разпределителна уредба от серия XGN.

Характеристики на дизайна

1. Компактна модулна структура, адаптивна към стандартни разпределителни уреди

Размерите на вътрешния VCB са стриктно проектирани в съответствие с размерите на стандартни разпределителни уреди като KYN28. Той приема модулна структура на рамката, позволяваща директно вграждане в шкафа за инсталиране, като максимизира използването на вътрешното пространство за разпределение на енергия. Вътрешният вакуумен прекъсвач на Lugao интегрира вакуумен прекъсвач, оперативен механизъм и контролен блок. Предният панел е оборудван с бутони за отваряне и затваряне и светлинни индикатори за състояние за удобна работа и наблюдение от операторите.

2. Основна степен на защита, подходяща за чисти вътрешни среди

Тъй като е монтиран в суха закрита среда без дъжд и ултравиолетови лъчи, степента на защита на вътрешния VCB обикновено е IP20~IP40, като се изисква само защита срещу случаен контакт с пръсти и инструменти и малки количества прах, без да е необходимо да се справяте с тежки метеорологични условия.

3. Изолационна структура от епоксидна смола, подходяща за условия на работа на шкафа

Дъгогасителната камера на вътрешния VCB е капсулована с ръкави от епоксидна смола, осигуряващи изолация фаза към фаза и фаза към земя, подходяща за суха и чиста среда вътре в разпределителната уредба. Има компактни размери и осигурява надеждна изолация.

4. Безопасна изолация, постигната чрез разпределителна апаратура

Самият вътрешен VCB няма видим разединител; функцията за безопасно изолиране се постига чрез заземителния превключвател и разединителния превключвател на разпределителната уредба, подходящ за сценарии с цялостна защита на блокировката на шкафа.

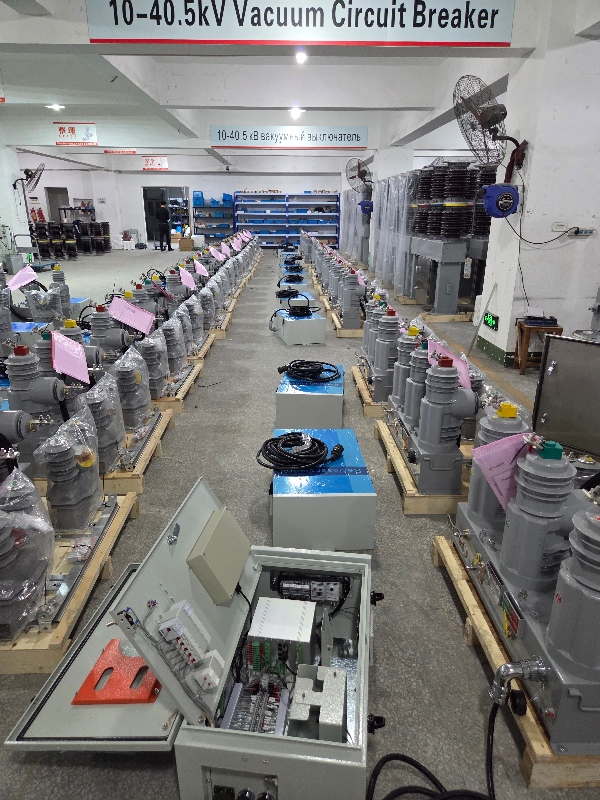

Външни вакуумни прекъсвачи (серия ZW32)

Тъй като външните VCB трябва да бъдат изложени на открито за продължителни периоди, като се справят с условия като слънце и дъжд, екстремни температурни разлики и замърсяване с прах, техният дизайн подчертава издръжливостта и защитата. Външните VCB на Lugao Electric се характеризират с малкия си размер, леко тегло, свойства против кондензация и работа без поддръжка:

Характеристики на дизайна

1. Силно уплътняваща трифазна пост-тип напълно затворена структура

Вакуумните прекъсвачи за външна употреба имат напълно запечатан дизайн, постигайки ниво на защита от IP65 и по-високо. Те са напълно водоустойчиви, прахоустойчиви и антикондензационни, което позволява стабилна работа при дъжд, сняг и прашна среда за продължителни периоди. Те също така са устойчиви на високи температури, UV радиация и стареене, не се влияят от промените във времето на открито.

2. Изолационни втулки от силиконов каучук с голямо разстояние на пълзене

Вакуумните прекъсвачи за работа на открито използват изолационни втулки от силиконова гума (или керамика) с голямо разстояние на пълзене. В сравнение с втулките от епоксидна смола за вътрешна употреба, това осигурява по-дълъг път на пълзене, предотвратявайки изтичане на газ във влажна и замърсена външна среда и предлага превъзходна устойчивост на UV стареене.

3. Удобната и гъвкава работа гарантира безопасност. Външните вакуумни прекъсвачи на Lugao могат да се управляват ръчно, електрически или дистанционно. Те осигуряват ясно видими прекъсвания, осигурявайки надеждна електрическа изолация по време на поддръжка без необходимост от допълнителни прекъсвачи, което ги прави подходящи за външна среда без затворено разпределително устройство.

4. Гъвкави опции за инсталиране, адаптивни към сценарии на открито. Външните VCB поддържат различни методи за инсталиране, включително монтирани на стълб и монтирани на пода инсталации, елиминирайки необходимостта от специално вътрешно разпределително помещение. Това ги прави особено подходящи за места, изискващи честа работа.

Сравнителна таблица на основните разлики между вътрешните и външните вакуумни прекъсвачи

Как да изберете правилния вакуумен прекъсвач за вашия проект?

Когато избирате VCB, съсредоточете се върху три ключови аспекта: инсталационна среда, изисквания за защита и сценарии за поддръжка:

1. Дайте приоритет на инсталационната среда. Ако оборудването е монтирано в затворено пространство като вътрешно разпределително устройство или разпределително помещение, вътрешен VCB е достатъчен, предлагайки по-ниски разходи и по-добра съвместимост. Въпреки това, за външни въздушни линии или сценарии, монтирани на стълб, трябва да се избере външен VCB; в противен случай оборудването бързо ще се повреди от дъжд, кондензация и замърсяване.

2. Оценете сериозността на околната среда. За силно замърсени и корозивни среди, като крайбрежни зони и химически промишлени паркове, дори вътрешната среда трябва да даде приоритет на VCB на закрито с високо ниво на защита. В силно замърсени външни зони трябва да се изберат голямо разстояние на пълзене и противообрастващи външни VCB.

3. Обмислете нуждите от поддръжка. За отдалечени сценарии на открито, дайте приоритет на външни VCB с интегрирани изключващи превключватели и дизайни без поддръжка, за да намалите трудностите при поддръжката на място. За сценарии на закрито изберете подходящ вътрешен VCB модел въз основа на конфигурацията на разпределителната уредба.

Като фабрика с над 20 години опит в производството, Lugao Power може да предостави персонализирани решения за избор на VCB въз основа на нивото на напрежението на вашия проект, текущите параметри и инсталационната среда, като ви помага да намерите най-подходящото оборудване.

ЧЗВ: Вътрешен срещу външен вакуумен прекъсвач

1. Мога ли да използвам вътрешен VCB на открито, за да спестя разходи?

Това не се препоръчва. На вътрешните вакуумни прекъсвачи липсват необходимите характеристики за употреба на открито, като изолация, устойчива на дъжд, UV-лъчи и замърсяване. Това представлява опасност за безопасността и ще анулира гаранцията.

2.Може ли един и същ VCB модел да работи както за вътрешни, така и за външни проекти?

Те не са взаимозаменяеми. Въпреки че използват една и съща технология за вакуумно прекъсване, техните механични и изолационни конструкции са специално пригодени за определени среди. Използването на грешен тип може да доведе до преждевременна повреда и опасности за безопасността.

3.Външните VCB изискват ли поддръжка?

Външните вакуумни прекъсвачи на Lugao са проектирани с напълно затворена конструкция, позволяваща работа с ниска поддръжка или без поддръжка. Все пак се препоръчва редовна визуална проверка на състоянието на изолатора.

4.Логиките за избор на вътрешни и външни VCB еднакви ли са за 10kV и 35kV?

Логиката е абсолютно същата, първо определете инсталационната среда, принципът на избор остава непроменен, независимо от нивото на напрежение.

5.Има ли голяма разлика в цената между двата вида VCB?

При същите спецификации на напрежение и ток външните VCB са по-скъпи от тези на закрито. Това е така, защото външният модел използва изолация с висока устойчивост на атмосферни влияния, напълно запечатана водоустойчива структура и по-дебел корпус, което води до по-високи производствени и материални разходи.

Готови ли сте да намерите правилния VCB за вашия проект?

Вижте подробности за Lugao Power'sсерия вътрешни вакуумни прекъсвачи

Вижте подробности за Lugao Power'sсерия външни вакуумни прекъсвачи

Свържете се с техническия екип на Lugao за безплатно решение за избор и оферта за конкретни проекти!
